Szczegóły Produktu:
|
| Model: | LQ121S1DG11 | Rozmiar po przekątnej: | 12,1 cala |
|---|---|---|---|
| Źródło światła: | CCFL [2 szt.], 50 tys. Godzin, sterownik bez sterownika | Typ interfejsu: | Równoległy RGB (1 kanał, 6-bit), 41-pinowe złącze |
| Format pikseli: | 800 (RGB) × 600 [SVGA] 82PPI | Środowisko: | Operating Temperature: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temperatu |
| Luminancja: | 250 cd / m² (Typ.) | Kąt widzenia: | 60/60/45/55 |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz LCD o wysokiej jasności WLED |
||
Seria LQ121 LQ121S1DG41 LQ121S1DG31 LQ121S1DG21 LQ121S1DG11 LQ121S1DC71
| Rozmiar ekranu : | 12,1 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 800 (RGB) × 600, SVGA | Pionowy pasek RGB | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 246 × 184,5 mm | 249,0 × 187,5 mm | 290 × 225 mm | 13,2 (Typ.) Mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 830 g (typ.) | - | Antyodblaskowe (Haze 28%), Twarda powłoka (3H) | ||
| Otwory i wsporniki: | Otwory montażowe do twarzy (2-Φ3,4, 2-R1,7) na lewej, prawej ramce | |||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 250 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 300: 1 (typ.) (Przepuszczalny) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 60/60/45/55 (typ.) (CR≥10) | 15/30 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 6409K | 262 KB (6 bitów) | X: 0,315;Y: 0,325 | |
| Biała jednolitość: | 1,45 (maks.) (5 punktów) | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (góra i dół) | 50 KB (typ.) | 2 szt | Prosto | Wymienny (LQ0DDB5185) | |
| CCFL elektryczne: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 550 V (typ.) | 2,0 / 6,0 / 6,5 mA (min./typ./maks.) | 6,6 W (typ.) | ||||
| Częstotliwość robocza | Napięcie rozruchowe | |||||
| 20/35/60 KHz (Min./Typ./Maks.) | 1200/1400 V (maks.) (Ta = + 25/0 ℃) | |||||
| Funkcje interfejsu: | Stan sterownika CCFL | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| JST | BHR-03VS-1 | 2 szt | 3 kołki | 4,0 mm | BLL-3PINS-HNL | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 3,3 / 5,0 V (typ.) (VCC) | 180 / 180mA (typ.) (ICC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | VIL≤0,9V;2,5 V≤VIH | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Równoległy RGB (1 kanał, 6 bitów) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| HRS | DF9MA-41P-1V | 1 szt | 41 pinów | 1,0 mm | DRGB-41P1C6B-010D | |

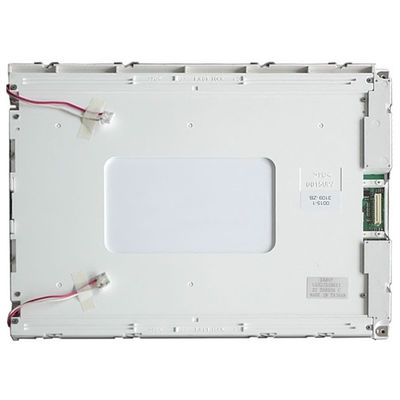

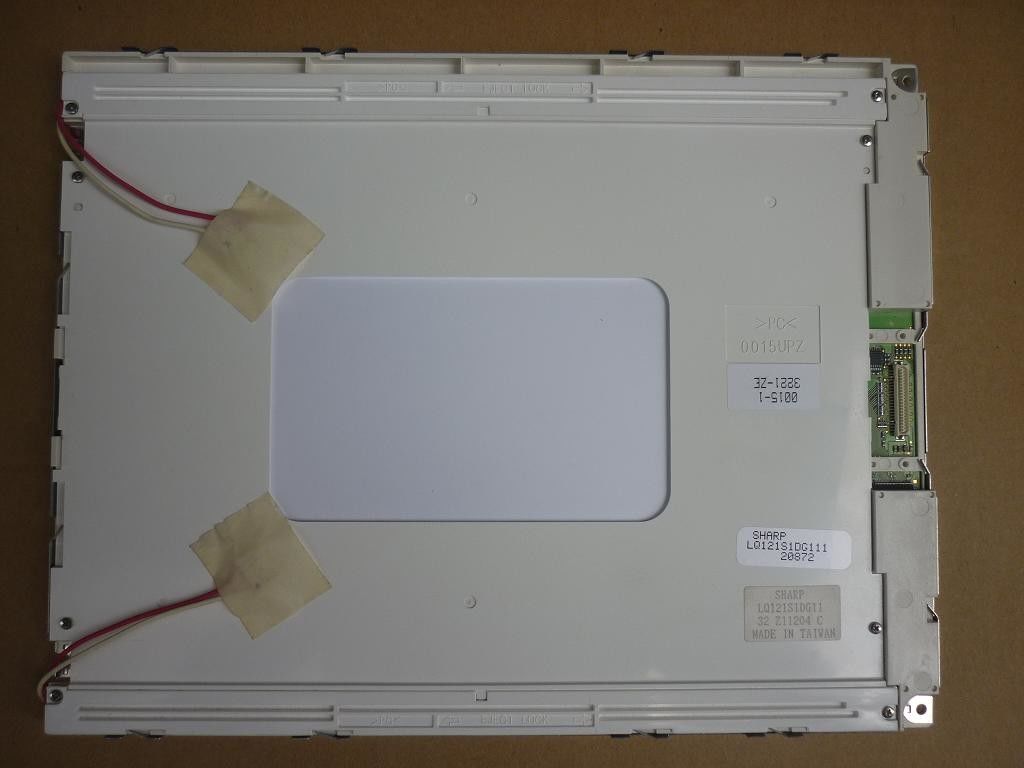

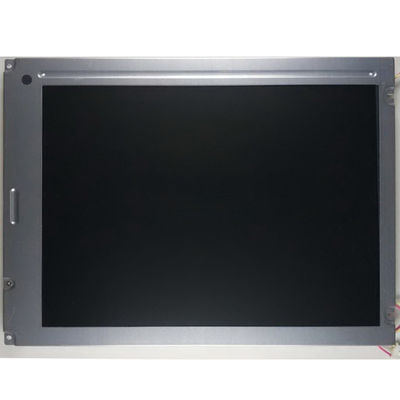

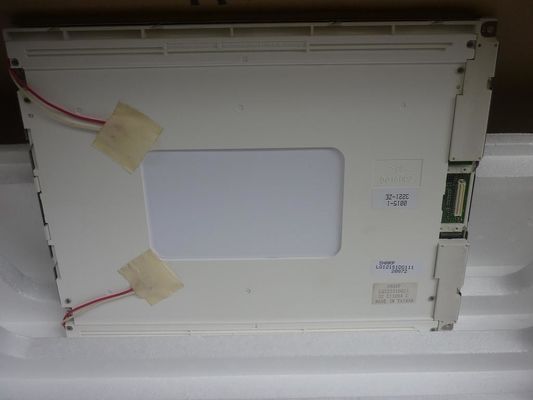

LQ121S1DG11 obsługuje wyświetlanie 800 (RGB) × 600(SVGA) ze współczynnikiem kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 246 (szer.) × 184,5 (wys.) Mm, rozmiar konturu 290 (szer.) × 225 (wys.) × 13,7 (gł.) Mm, pole widzenia 249,0 (szer.) × 187,5 (H) mm, z powłoką antyodblaskową (Haze 28%), twardą powłoką (3H), waga netto 830g (typ.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ121S1DG11 może zapewnić jasność wyświetlacza 250 cd / m² transimisyjny współczynnik kontrastu 300: 1, 60/60/45/55 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 15/30 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 2 szt. CCFL jako system podświetlenia, który został umieszczony jako typ światła krawędziowego (górnego i dolnego) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
