Szczegóły Produktu:
|

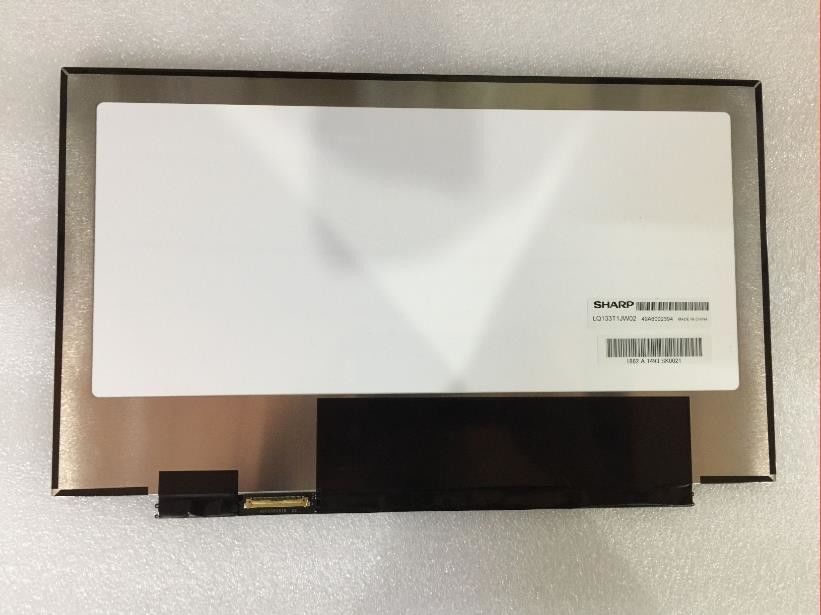

| Model: | LQ133T1JW02 | Luminancja: | 350 cd / m² |
|---|---|---|---|
| Rozmiar po przekątnej: | 13,3 cala | Format pikseli: | 2560 (RGB) × 1440 [Quad-HD] 221PPI |
| Typ interfejsu: | eDP (4 tory), złącze 40-pinowe | Źródło światła: | WLED, 10 000 godzin, ze sterownikiem LED |
| Kąt widzenia: | 80/80/80/80 | Środowisko: | Operating Temperature: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temperatu |
| High Light: | Panel LVDS TFT LCD,wyświetlacz SVGA Sharp TFT LCD |
||
Seria LQ133 LQ133T1JX03 LQ133T1JW23 LQ133T1JW19 LQ133T1JW17 LQ133T1JW02 LQ133T1JW01
| Rozmiar panelu: | 13,3 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 2560 (RGB) × 1440, Quad-HD | Pionowy pasek RGB | 0,03825 × 0,11475 mm | 0,11475 × 0,11475 mm [221PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 293,76 × 165,24 mm | - | 304,98 × 188,2 mm | 2,35 / 2,55 (typ./maks.) Mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 16: 9 (szer .: wys.) | Typ krajobrazu | Smukły (płaski PCBA, T≤3,2 mm) | |
| Utrwalenie: | Bez | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 205/225 g (typ./maks.) | Przeciwodblaskowy (Haze 42%) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 350 cd / m² (typ.) | VA, normalnie czarny, przepuszczalny | 1000: 1 (typ.) (Przepuszczalny) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 80/80/80/80 (typ.) (CR≥10) | Symetria | 25 (typ.) (Tr + Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6485K | 16,7 mln (8 bitów) | X: 0,313;Y: 0,329 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 71% | 100% | 74% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Wahania luminancji: | 1,25 / 1,40 (typ./maks.) (5 punktów) | ||
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 424/760 mA (typ. / Maks.) | 3,3 V (typ.) | 1,4 / 2,74 W (typ. / Maks.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| Złącze | eDP (4 tory) | |||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JAE | HD1S040HA1 | 1 szt | 0,5 mm | 40 pinów | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | - | - | 10K (typ.) | - | |
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik WLED | |||
| - | Zawarte w interfejsie sygnałowym panelu | Ze sterownikiem LED | ||||
| Sterownik elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 245/680 mA (typ./maks.) | 5,5 / 12,0 / 21,0 V (Min./Typ./Maks.) | 2,94 / 3,74 W (typ. / Maks.) | ||||
LQ133T1JW02 obsługuje wyświetlanie 2560 (RGB) × 1440(Quad-HD) ze współczynnikiem proporcji 16: 9 (szer .: wys.), Którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 293,76 (szer.) × 165,24 (wys.) Mm, rozmiar obrysu 304,98 (szer.) × 188,2 (wys.) × 2,55 (gł.) Mm, z powierzchnią przeciwodblaskową (zamglenie 42%) , waga netto 205 / 225g (typ./maks.), kształt typu Slim (PCBA Flat, T≤3,2mm).Jako VA, normalnie czarny, transmisyjny produkt LCM, LQ133T1JW02 zapewnia jasność wyświetlacza 350 cd / m² transimisyjny współczynnik kontrastu 1000: 1, 80/80/80/80 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 25 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą kolorów 100% (sRGB).W tym produkcie zastosowano WLED jako systerm podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, ze sterownikiem LED.
