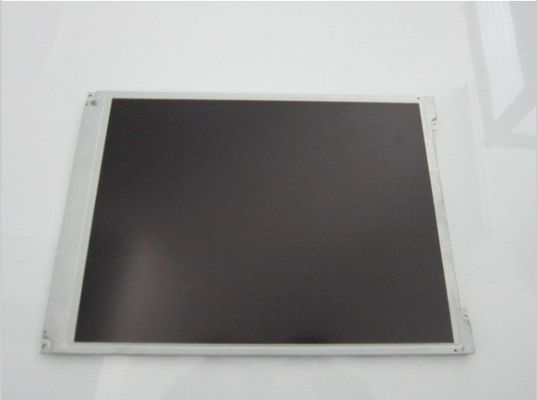

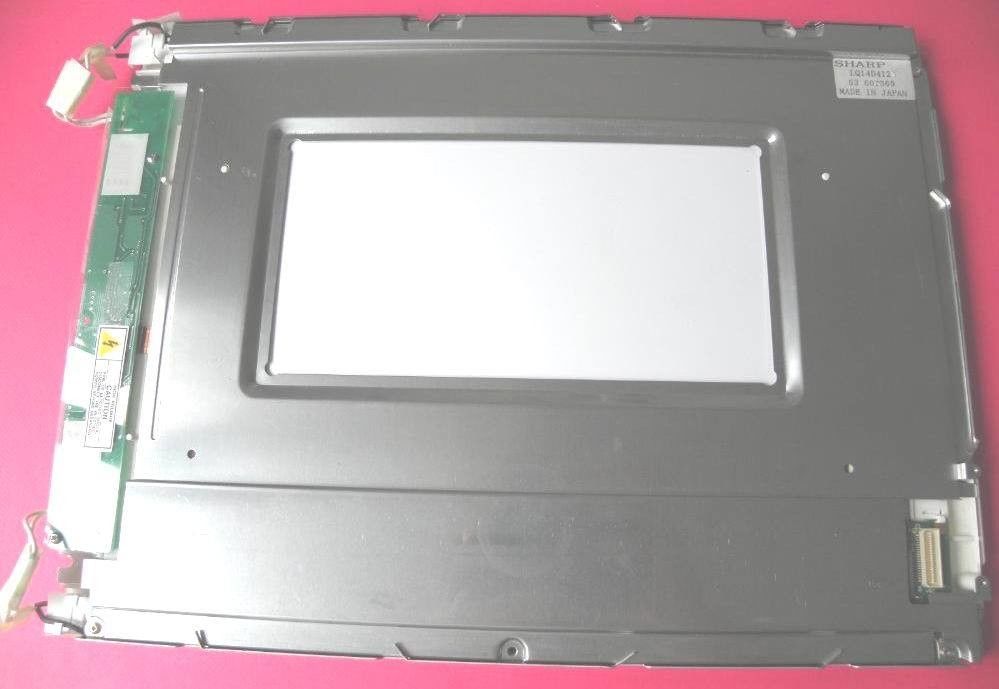

Szczegóły Produktu:
|
| Model: | LQ14D412 | Rozmiar po przekątnej: | 13,8 cala |
|---|---|---|---|
| Luminancja: | 180 cd / m² (typ.) | Format pikseli: | 640 (RGB) × 480 [VGA] 58PPI |
| Kąt widzenia: | 45/45/10/30 | Zasilacz: | 5,0 V (typ.) (VCC) |
| Źródło światła: | CCFL [2 szt.], 10 tys. Godzin, z falownikiem | Środowisko: | Operating Temperature: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temperatu |
| High Light: | Ekran LCD CCFL TFT,wyświetlacz LCD SVGA Sharp |
||
| Rozmiar panelu: | 13,8 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 640 (RGB) × 480, VGA | Pionowy pasek RGB | 0,1465 × 0,4329 mm | 0,4395 × 0,4329 mm [58PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 281,3 × 207,8 mm | - | 330 × 242 mm | 18 ± 1 mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 (szer .: wys.) | Typ krajobrazu | Normalna ramka | |
| Utrwalenie: | Otwory montażowe do twarzy (4 szt.) | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 1,40 ± 0,05 kg | Przeciwodblaskowa (Haze 6%), Twarda powłoka (2H) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 180 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 100: 1 (typ.) (Przepuszczalny) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 45/45/10/30 (min.) (CR≥10) | Godzina szósta | 30/50 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6485K | 16,7 mln (8 bitów) | X: 0,313;Y: 0,329 | |
| Wahania luminancji: | 1,45 (maks.) (5 punktów) | ||
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 350/700 mA (typ./maks.) (ICC) | 5,0 V (typ.) (VCC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | VIL≤0,3VCC;0,7 VCC≤VIH | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | Równoległy RGB (1 kanał, 8 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| Panasonic | AXN440330 * | 1 szt | 0,8 mm | 40 pinów | DRGB-40P1C8B-140A | |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (góra i dół) | Prosto | 2 szt | 10 tys. (Min.) | - | |
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | Z falownikiem | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JST | S5B-PH-SM3 | 1 szt | 2,0 mm | 5 pinów | ||
| Sterownik elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 700 / 3,3 mA (typ.) (IDD / IEE) | 12,0 / 5,0 V (typ.) (VDD / VEE) | - | ||||
LQ14D412 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 281,3 (szer.) × 207,8 (wys.) Mm, rozmiar konturu 330 (szer.) × 242 (wys.) × 19 (gł.) Mm, z powierzchnią przeciwodblaskową (zamglenie 6%) , Twarda powłoka (2H), waga netto 1,40 ± 0,05 kg.Jako TN, normalnie biały, transmisyjny produkt LCM, LQ14D412 zapewnia jasność wyświetlacza 180 cd / m² 100: 1 transimissive kontrast, 45/45/10/30 (min.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 30/50 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału skali szarości dla każdej kropki, co daje paletę 16,7 mln kolorów.Ten produkt przyjął 2 szt. CCFL jako system podświetlenia, który został umieszczony jako typ światła krawędziowego (górny i dolny) i ma żywotność 10 K godzin, z falownikiem.
