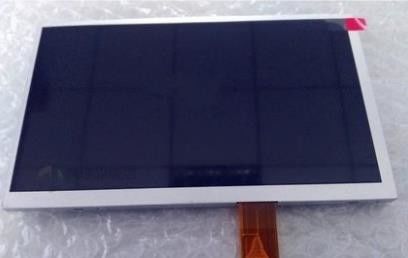

Szczegóły Produktu:
|
| Numer modelu: | AT070TN07 VB | Marka: | Innolux |
|---|---|---|---|
| Wielkość: | 7,0 cala | Rozstrzygnięcie: | 480 (RGB) × 234, 76 PPI |
| Jasność: | 350cd/m2 | KĄT WIDZENIA: | 60/60/40/60 (typ) |
| Rodzaj światła: | WLED | Zakres temperatury: | Temperatura pracy: -30 ~ 85 °C; Temperatura przechowywania: -30 ~ 85 °C |
| Podkreślić: | Ekran LCD CCFL TFT,wyświetlacz LCD SVGA Sharp |
||
| Podstawowe informacje: | Marka | Model | Rodzaj | Model alias |
|---|---|---|---|---|
| AT070TN07 V.B. | a-Si TFT-LCD, LCM | AT070TN07 VB | ||
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Rozmiar panelu: | 70,0 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 480 ((RGB) × 234 | Wyróżnienie: | 00,107 × 0,370 mm | 0.321×0,370 mm [76PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 1540,08 × 86,58 mm | 1560,5 × 89,00 mm | 1640,9 × 100 mm | 50,7±0,3 mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 169 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Bez | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | 163 g (typ.) | Antiglare | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 350 cd/m2 (typ.) | TN, zazwyczaj biały, nadający | 3001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 60/60/40/60 (typ) | O szóstej | 15/20 (typ) ((Tr/Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6638K | W pełnym kolorze | X:0.310; Y:0.330 | |
| Zmiana jasności: | 1.33/1.43 (typ./maks.) ((9 punktów) | ||
| Zużycie energii: | 1.227W (typ.) |
|---|---|
| Odwrotne skanowanie: | Tak (U/D, L/R) |
| Kontroler czasu (T-CON): | Potrzeba zewnętrznego T-CON |
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (typ.) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0V (typ.) ((VCC/AVDD/VGH/VGL) | 111 mW (typ.) | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| - | FPC | TFT Specyficzny Analogiczny RGB | ||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| 1 sztuk | 00,5 mm | 26 szpilów | ||||
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota | Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | Zestaw | 3S6P | 20K (min.) | - | |
| WLED Electrical: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 120±12mA | 8.4/9.3/10.5V (min./typ./maks.) | 1.116W (typ.) | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca WLED | |||
| - | Złącze | - Nie, nie. | ||||
| Szczegóły interfejsu | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| JST | BHSR-02VS-1 | 1 sztuk | 30,5 mm | 2 szpilki | BLE-2PINS-AC | |
| Rodzaj pudełka | Pc/sklepka | Rubryka Qty | Paczka LWH (mm) | G.W. (kg) | Objętość (m3) | Wskazania |
| Karton | 50 | 1 | 530×355×255 | 10.61 | 0.0480 | |
| Palety | 1500 | 30 | N/A | N/A | N/A |
Zgodnie z arkuszem danych z wersją Final Ver01, która została wydana w dniu 8 21 2009, AT070TN07 V.B obsługuje wyświetlacz 480 ((RGB) × 234 z współczynnikiem widoczności 16:9 (W:H),których piksele są rozmieszczone w pionowym pasie RGBJeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 154,08 × 86,58 × H mm, rozmiar zarysu 164,9 × 100 × H × 6 × D mm, rozmiar powierzchni widzenia 156,5 × W × 89,00 × H mm, z obróbką powierzchni Antiglare,waga netto 163 g (typ.). Jako produkt TN, Normalnie Biały, Transmissive LCM, AT070TN07 V.B może zapewniać jasność wyświetlacza 350 cd/m2 300:1 współczynnik kontrastu transmisywnego, kąt widzenia 60/60/40/60 (typ.) ((CR≥10) (L/R/U/D),Najlepszy kierunek widzenia o 6., a czas reakcji 15/20 (Typ.) ((Tr/Td) ms., prezentując w ten sposób paletę kolorów pełnobarwnych.Ten produkt przyjął 3S6P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 20K godzinAT070TN07 V.B wykorzystuje TFT Specific Analog RGB jako systerm wprowadzania sygnału, który jest podłączony przez 26 pinów FPC z napięciem zasilania (3,3/5.0)/5.0/15.0/-10.0V (typ.) ((VCC/AVDD/VGH/VGL). Aby uzyskać więcej najnowszych szczegółów dotyczących produktu AT070TN07 V.B, zalecamy zapoznanie się z arkuszem danych wymienionym w Panelook./ lub skontaktuj się z firmą Innolux lub jej dystrybutoremWszystkie szczegóły specyfikacji są wprowadzane przez inżynierów Panelook zgodnie z arkuszem danych.
