Szczegóły Produktu:
|
| Format pikseli: | 1920 (RGB) × 1200 | Model: | LQ154M1LW02 |
|---|---|---|---|
| Rozmiar po przekątnej: | 15,4 cala | Luminancja: | 200 cd / m² (Typ.) |
| Kąt widzenia: | 70/70/50/60 (typ.) (CR≥10) | Źródło światła: | CCFL [1 szt.], 10 tys. Godzin, z falownikiem |
| Typ interfejsu: | LVDS (2 kanały, 6-bitowe), 30-stykowe złącze | Środowisko: | Operating Temperature: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temperatu |
| High Light: | Przemysłowy panel LCD XGA,ekran LCD TFT SVGA Sharp |
||
| Podstawowe szczegóły: | Producent | OSTRY | Nazwa modelu | LQ154M1LW02 1 Kompatybilny |
|---|---|---|---|---|
| Typ panelu | a-Si TFT-LCD, LCM | Inne imię | SHP139F | |
| Rozmiar panelu | 15,4 cala | Zaprojektowany dla | ||
| Maksymalne oceny : | Temperatura OP | 0 ~ 50 ° C | ST Temperatura | -25 ~ 60 °C |
| Poziom wibracji | 1,0G (9,8 m/s²) | RoHS | - |
| Podstawowe informacje : | Luminancja | 200 cd/m² (typ.) | Współczynnik kontrastu | 400 : 1 (typ.) (przepuszczalny) |
|---|---|---|---|---|
| Dobry widok w | Godzina szósta | Szybkość odpowiedzi | 10/25 (maks.) (Tr/Td) (ms) | |
| Kąt widzenia | 70/70/50/60 (Typ.) (CR≥10) | Tryb pracy | TN, normalnie biały, przepuszczalny | |
| Wydajność koloru : | Chromatyczność | Szer: 0,313;Wy: 0,329 | Kolor wsparcia | 262K (6-bitowy) |
| Temperatura koloru | 6485K | Biała jednolitość | 1,45 (maks.) (5 punktów) |
| Funkcje pikseli : | Liczba pikseli | 1920(RGB)×1200 [WUXGA] | Układ | Pionowy pasek RGB |
|---|---|---|---|---|
| Skok kropki (szer. × wys.) | 0,0575×0,1725 mm | Rozstaw pikseli (szer.×wys.) | 0,1725×0,1725 mm [147PPI] | |
| Fizyczny rozmiar : | Aktywne oglądanie | 331,2 (szer.) × 207 (wys.) mm | Wym. | 344 (szer.) × 240 (wys.) mm |
| Otwarcie ramki | - | Całkowita głębokość | 6,5 (maks.) mm | |
| Funkcje zarysu: | Kształt formy | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji (szer.: wys.) | 16:10 | Styl kształtu | Klin (wygięty PCBA, T≥5,2mm) | |
| Mocowanie : | Boczne otwory montażowe (8-M2) po lewej, prawej ramce;Otwory do montażu w twarzy (6 szt.) na ślimakach w górę, w dół | |||
| Inne szczegóły: | Masa | 650g (maks.) | Powierzchnia | Antyodblaskowa, Twarda powłoka (2H), Odbicie 1,7% (maks.) |
| Częstotliwość odświeżania : | 60Hz |
|---|---|
| Skanowanie wsteczne : | Nie |
| Sygnał elektryczny : | Prąd wejściowy | 720mA (typowo) | Napięcie wejściowe | 3,3 V (typ.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | - | Interfejs sygnału | LVDS (2 kanały, 6-bitowe) | |||
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Kwota PIN | Przydzielenie pinu |
| JAE | FI-XB30SL-HF10 | 1 szt. | 1,0 mm | 30 szpilek | LVDS-30P2C6B-020C | |
| Cechy lampy: | Kształt lampy | Prosto | Typ lampy | CCFL | Pozycja | Typ światła krawędziowego (dolna strona) |
|---|---|---|---|---|---|---|
| Wymieniać się | - | Ilość | 1 szt. | Życie | 10K(Min.) (Godz.) | |
| Funkcje interfejsu: | Pozycja | - | Typ fizyczny | Złącze | ||
| Szczegóły interfejsu: | Marka | Model | Ilość | Rozstaw pinów | Kwota PIN | Przydzielenie pinu |
| HONDA | LVC-D20SFYG | 1 szt. | 0,5 mm | 20 pinów | ||
| Sterownik podświetlenia: | Z falownikiem | |||||
| Układ elektryczny kierowcy: | Prąd wejściowy | - | Napięcie wejściowe | 9,0/21,0 V (min./maks.) | ||

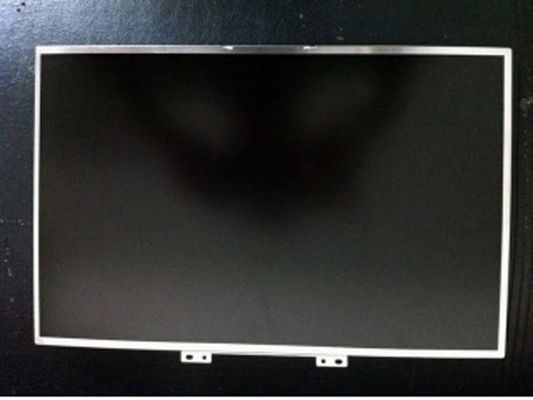

LQ154M1LW02 obsługuje wyświetlacz; 1920 (RGB) × 1200(WUXGA) o proporcjach 16:10 (W:H), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o detal mechaniczny, posiada obszar aktywny 331,2(W)×207(H) mm, rozmiar obrysu 344(W)×240(H)×6,5(D) mm, z powłoką antyodblaskową, Hard (2H) ), odbicie 1,7% (maks.), waga netto 650g (maks.), typ kształtu klina (wygięty PCBA, T≥5,2 mm).Jako produkt TN, Normally White, Transmissive LCM, LQ154M1LW02 może zapewnić jasność wyświetlacza 200 cd/m² Współczynnik kontrastu transmisyjnego 400:1, 70/70/50/60 (typ.) (CR≥10) (L/R/U/ D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas reakcji 10/25 (maks.) (Tr/Td) ms.Skala szarości lub jasność subpiksela jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tys. kolorów.
