Szczegóły Produktu:
|

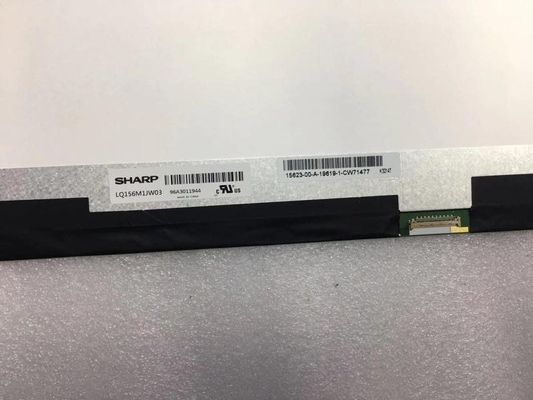

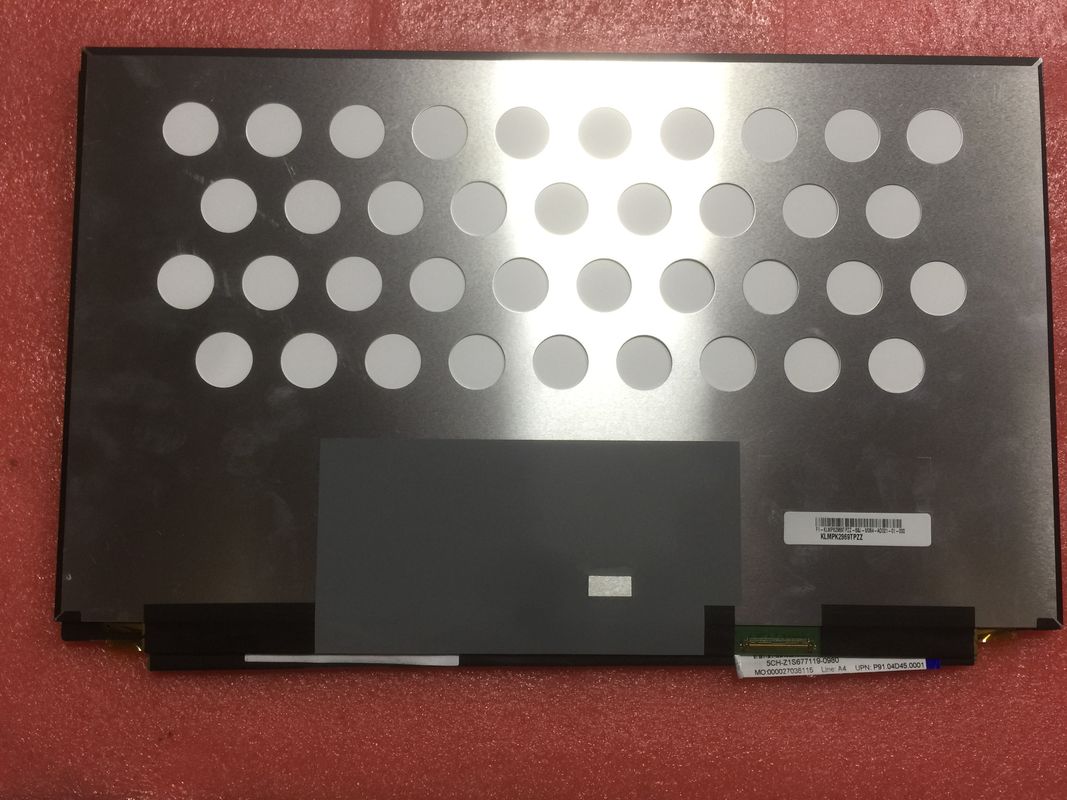

| break: | Ostry | Model: | LQ156M1JW03 |
|---|---|---|---|
| Luminancja: | 300 cd / m² | Źródło światła: | WLED, 15 000 godzin, ze sterownikiem LED |
| Format pikseli: | 1920 (RGB) × 1080 [FHD] 141PPI | Kąt widzenia: | 89/89/89/89 (Typ.) (CR ≥10) |
| Typ interfejsu: | eDP (4 linie), eDP1.4, HBR2 (5,4G / linia) 40-stykowe złącze | Środowisko: | Operating Temperature: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temperatu |
| High Light: | Przemysłowy panel LCD XGA,ekran LCD TFT SVGA Sharp |
||
Seria LQ156 LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| Podstawowe informacje : | Marka | OSTRY | Model | LQ156M1JW03 |
|---|---|---|---|---|
| Rodzaj | LCM Tlenek TFT-LCD | Używany do |
|
|
| Rozmiar ekranu | 15,6" | Alias | - | |
| Środowisko : | Temperatura przechowywania | -25 ~~ 60 °C | Temperatura pracy | 0 ~~ 50 ° C |
| RoHS | Wibracja | 1,0G (9,8 m/s²) |
| Funkcje pikseli : | Rozkład | 1920(RGB)×1080, FHD | Skok kropki (mm) | 0,05975×0,17925 (poz.×pion) |
|---|---|---|---|---|
| Format pikseli | Pionowy pasek RGB | Rozstaw pikseli (mm) | 0,17925×0,17925 (poz.×pion) [141PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | 344,16 (poziom) × 193,59 (pion) | Obszar ramki (mm) | - |
| Wymiary konturu (mm) | 350,66 (poziom) × 215,54 (pion) | Głębokość (mm) | 2,4/2,6 (typ./maks.) | |
| Funkcje zarysu: | Styl formularza | Płaski prostokąt | Zarys kształtu | Smukły (płaski PCBA, T≤3,2mm) |
| Współczynnik proporcji | 16:9 (poziom: pion) | Orientacja | Typ krajobrazu | |
| Montaż : | Bez | |||
| Inne specyfikacje: | Waga | 310g (maks.) | Leczenie | Antyodblaskowa, twarda powłoka (3H) |
| Podstawowe informacje : | Luminancja (cd/m²) | 300 (typowo) | Współczynnik kontrastu | 1000:1 (typ.) (przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 89/89/89/89 (Typ.) (CR≥10) | Tryb wyświetlania | Nowy tryb2, normalnie czarny, przepuszczalny | |
| Najlepszy widok na | Symetria | Odpowiedź (ms) | 8 (Typ.)(Tr+Td) | |
| Wydajność koloru : | Biała współrzędna | X: 0,313;Y: 0,329 | Kolory wyświetlacza | 16,7 mln (8-bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | 1,25/1,40 (typ./maks.) (5 punktów) | |
| 1931 Kolor Gamlt: | Współczynnik NTSC | 71% | sRGB | 100% pokrycia |
| Adobe RGB | 74% pokrycia | DCI-P3 | 74% pokrycia | |
| Rec.2020 | 53% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Częstotliwość wyświetlania klatek : | 240Hz |
|---|---|
| Skanowanie wsteczne : | Nie |
| Sygnał elektryczny : | Napięcie zasilające | 3,3 V (typ.) | Obecnie zaopatrzenie | 360/470mA (typ./maks.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | 1,19/1,56 W (typ./maks.) | |||||
| Typ sygnału : | eDP (4 linie), eDP1.4, HBR2 (5,4 G/linię) | Napięcie sygnału | - | |||
| Funkcje interfejsu: | Pozycja | Rodzaj | Złącze | |||
| Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
| I-PEX | 20682-040E-02 | 1 szt. | 40 pinów | 0,4 mm | ||
| Funkcje podświetlenia: | Kształt | - | Rodzaj | WLED | Pozycja | Typ światła krawędzi |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | - | Dożywotni | 15K(Min.) (Godz.) | |
| Funkcje interfejsu: | Pozycja | - | Rodzaj | Zawarte w interfejsie sygnału panelu | ||
| Sterownik podświetlenia: | Ze sterownikiem LED | |||||
| Układ elektryczny kierowcy: | Napięcie zasilające | 5.0/12,0/21.0V (Min./Typ./Maks.) | Obecnie zaopatrzenie | 206/224mA (typ./maks.) | ||
| Konsumpcja | 2,47/2,69 W (typ./maks.) | |||||
LQ156M1JW03 obsługuje wyświetlacz 1920(RGB)×1080(FHD) o proporcjach 16:9 (W:H), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o detale mechaniczne, ma powierzchnię aktywną 344,16(W)×193,59(H) mm, rozmiar obrysu 350,66(W)×215,54(H)×2,6(D) mm, z powłoką antyodblaskową, Hard (3H) ), waga netto 310g (maks.), typ kształtu Slim (PCBA Flat, T≤3,2mm).Jako nowy tryb2, normalnie czarny, transmisyjny produkt LCM, LQ156M1JW03 może zapewnić jasność wyświetlacza 300 cd/m² Współczynnik kontrastu transmisyjnego 1000:1, 89/89/89/89 (typ.) (CR≥10) (L/R/U /D) kąt widzenia, najlepszy kierunek patrzenia na symetrii i czas reakcji 8 (Typ.)(Tr+Td) ms.Skala szarości lub jasność subpiksela jest określana za pomocą 8-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 16,7 mln kolorów, również z wydajnością gamy kolorów 100% (sRGB).Ten produkt przyjął WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma czas pracy 15K godzin, ze sterownikiem LED.LQ156M1JW03 wykorzystuje eDP (4 linie) jako system wprowadzania sygnału, który jest połączony 40-stykowym złączem o napięciu zasilania 3,3V (typ.).
