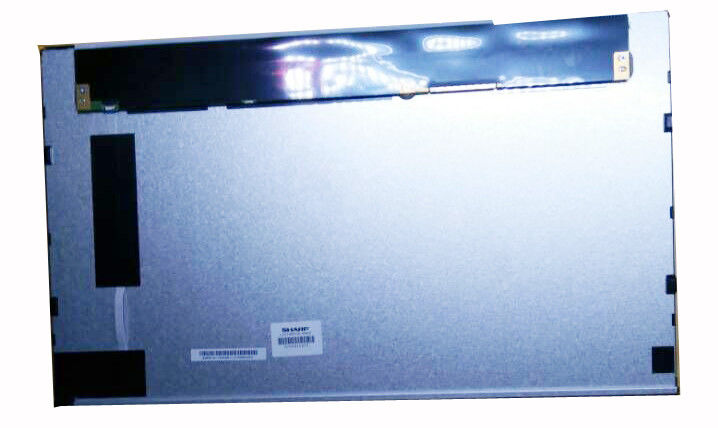

Szczegóły Produktu:
|
| Rozmiar po przekątnej: | 15.6 " | Model: | LQ156T3LW03 |
|---|---|---|---|
| Format pikseli: | 1366 (RGB) × 768 [WXGA] 100PPI | Luminancja: | 400 cd / m² (Typ.) |
| Kąt widzenia: | 85/85/85/85 (Typ.) (CR ≥10) | Źródło światła: | WLED, 70 000 godzin, ze sterownikiem LED |
| Typ interfejsu: | LVDS (1 kanał, 8 bitów), 30-stykowe złącze | Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70 ° C; Storage Tempe |
| High Light: | Przemysłowy panel LCD XGA,ekran LCD TFT SVGA Sharp |
||
Seria LQ156 LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| Podstawowe informacje : | Marka | Model | Rodzaj | Alias modelu |
|---|---|---|---|---|
| OSTRY | LQ156T3LW03 | a-Si TFT-LCD, LCM | - | |
| Niezawodność : | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
| -20 ~ 70 °C | -25 ~ 70 ° C | - |
| Rozmiar panelu: | 15,6 cala | |||
|---|---|---|---|---|
| Funkcje pikseli : | Rozkład | Układ pikseli | Skok punktu (szer.×wys.) | Rozstaw pikseli (szer.×wys.) |
| 1366(RGB)×768, WXGA | Pionowy pasek RGB | 0,084×0,252 mm | 0,252×0,252 mm [100PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer.×wys.) | Obszar ramki (szer.×wys.) | Wymiary zarysu (szer.×wys.) | Głębokość konturu |
| 344,232×193,536 mm | - | 363,8×215,9 mm | 10,8 (typ.) mm) | |
| Funkcje zarysu: | Styl formularza | Współczynnik proporcji | Orientacja | Styl kształtu |
| Płaski prostokąt | 16:9 (szer.: wys.) | Typ krajobrazu | ||
| Mocowanie : | Boczne otwory montażowe (4-M3) po lewej i prawej ramce | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 950g (maks.) | Twarda powłoka (2H) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 400 cd/m² (typ.) | ASV, normalnie czarny, przepuszczalny | 1000:1 (typ.) (przepuszczalny) | |
| Kąt widzenia (L/P/U/D) | Kierunek oglądania | Szybkość odpowiedzi | |
| 85/85/85/85 (Typ.) (CR≥10) | Symetria | 35 (Typ.) (Tr+Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru | Ilość koloru | Chromatyczność koloru białego |
| 6423K | 16,2 mln (6 bitów + FRC) | X: 0,313;Y: 0,337 | |
| 1931 Kolor Gamlt: | Współczynnik NTSC | Zasięg sRGB | Pokrycie Adobe RGB |
| 77% | 96% | 75% | |
| Pokrycie DCI-P3 | Rec.2020 Pokrycie | Uwagi | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Zmienność luminancji : | 1,43 (maks.) (5 punktów) | ||
| Pobór energii : | 16,9 W (typowo) |
|---|---|
| Częstotliwość wyświetlania klatek : | 60Hz |
| Sygnał elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 260/440mA (typ./maks.) | 5.0V (typ.) | 1,3 W (typowo) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| Złącze | LVDS (1 kanał, 8-bitowy) | |||||
| Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| JAE | FI-XB30SSRLA-HF16 | 1 szt. | 1,0 mm | 30 szpilek | ||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | - | - | 70K (typ.) | - | |
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik WLED | |||
| Złącze | Ze sterownikiem LED | |||||
| Szczegóły interfejsu | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| JST | SM06B-SHLS-TF | 1 szt. | 1,0 mm | 6 pinów | ||
| Układ elektryczny kierowcy: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 1,3/1,5 A (typ./maks.) | 12,0 V (typowo) | 15,6 W (typ.) | ||||
LQ156T3LW03 obsługuje wyświetlacz 1366 (RGB) × 768(WXGA) o proporcjach 16:9 (W:H), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o detal mechaniczny, ma powierzchnię aktywną 344,232(W)×193,536(H) mm, obrys 363,8(W)×215,9(H) mm, z wykończeniem powierzchni Hard coating (2H), waga netto 950g ( Maks.).Jako produkt ASV, normalnie czarny, transmisyjny LCM, LQ156T3LW03 może zapewnić jasność wyświetlacza 400 cd/m² Współczynnik kontrastu transmisyjnego 1000:1, 85/85/85/85 (typ.) (CR≥10) (L/R/U/ D) kąt widzenia, najlepszy kierunek patrzenia na symetrii i czas reakcji 35 (Typ.)(Tr+Td) ms.Skala szarości lub jasność subpiksela jest określana za pomocą 6-bitowego sygnału skali szarości + FRC dla każdego punktu, prezentując w ten sposób paletę 16,2 mln kolorów, również z wydajnością gamy kolorów 76% (NTSC).
