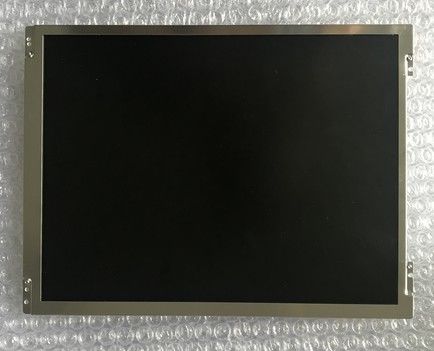

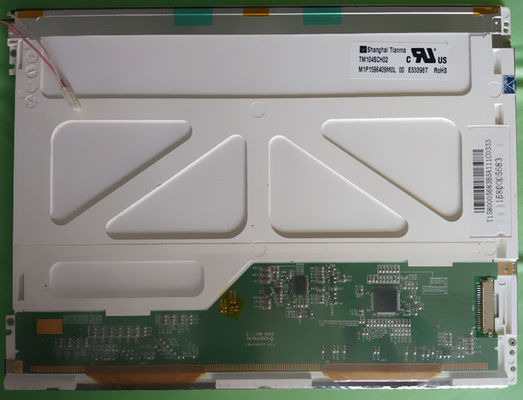

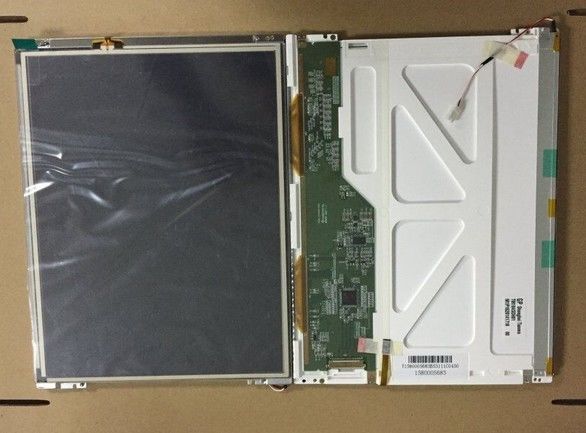

Szczegóły Produktu:
|
| Numer modelu: | TM104SCH01 | break: | TIANMA |
|---|---|---|---|
| rozmiar: | 10,4 cala | Rozkład: | 800 (RGB) × 600 (SVGA) 96PPI |
| Jasność: | 230 cd / m² (Typ.) | Kąt widzenia: | 65/65/45/65 (typ.) (CR≥10) |
| Zakres temperatury: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -20 ~ 70 °C ; Temperatura przechowywania: -30 | ||
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz CCFL Sharp TFT LCD |
||
| Podstawowe informacje : | Nazwa handlowa | Nazwa modelu  1 Zgodny |
Rodzaj | Alias modelu |
|---|---|---|---|---|
|
TM104SCH01 | a-Si TFT-LCD, LCM | TS104SAATC01-00 | |
| Maksymalne oceny: | RoHS | temperatura robocza | Temperatura przechowywania | Poziom wibracji |
|
-20 ~ 70 ° C | -30 ~ 80 ° C | - | |
| Podanie : |
|
|||
| Typowe cechy : |
|
|||
| Rozmiar ekranu : | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 800 (RGB) × 600, SVGA | Pionowy pasek RGB | 0,088 × 0,264 mm | 0,264 × 0,264 mm [96PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 211,2 × 158,4 mm | 215,0 × 162,0 mm | 236 × 176,9 mm | 5,60 (typ.) Mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 283g (typ.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Otwory i wsporniki: | Otwory montażowe do twarzy (4 szt.) | |||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 230 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 400: 1 (typ.) (Przepuszczalny) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| godzina 12 | 65/65/45/65 (typ.) (CR≥10) |
10/15 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 6584K | 262 KB (6 bitów) | X: 0,311;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 54% | 73% | 56% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 55% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1,25 / 1,43 (typ./maks.) (9 punktów) |
||
| Skanowanie wsteczne: | Tak (U / D, L / R) |
|---|---|
| Kontroler czasu (T-CON): | Potrzebujesz zewnętrznego T-CON |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość |
Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego | - | 1 szt | - | - | |
| CCFL elektryczne: | Napięcie wejściowe | Prąd wejściowy | Pobór energii |
|||
| 520 ± 52V | 3,0 / 5,5 / 7,0 mA (min./typ./maks.) | |||||
| Częstotliwość robocza | Napięcie rozruchowe | |||||
| 40/60/80 KHz (Min./Typ./Maks.) | 890 V (maks.) | |||||
| Funkcje interfejsu: | Stan sterownika CCFL | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| JST | BHSR-02VS-1 | 1 szt | 2 kołki | 3,5 mm | BLL-2PINS-HL | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 3,3 / 9,8 / 22,0 / -7V (typ.) (VCC / AVDD / VGH / VGL) | 11/50 / 0,3 / 0,51 mA (typ.) (ICC / IAVDD / IGH / IGL) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,2VCC;0,8 VCC≤VIH≤VCC | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| TTL (1 kanał, 6-bitów) | FPC | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| 2 szt | 30 pinów | 0,5 mm | ||||

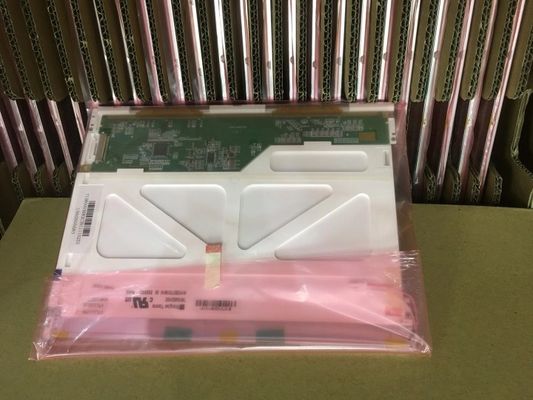

| Opakowanie: | Ilość | Waga | Rozmiar (dł. × szer. × wys.) |
|---|---|---|---|
| 25 sztuk / opakowanie | 11,5 kg | 530 × 350 × 250 mm (dł. × szer. × wys.) |
FAQ:
P1: Jaka jest jakość twojego panelu LCD?
Odp.: Różne jakości, takie jak 100% nowy i oryginalny nowy OEM, LCD klasy A, panel LCD A itp.
P2: Jaka jest Twoja polityka zwrotów i zwrotów pieniędzy?
Odp.: Zapewniamy doskonałe usługi posprzedażowe i obiecujemy 6-miesięczną gwarancję po wysyłce, aby zapewnić stabilną wydajność.
P3: Jak długi jest czas realizacji?
Odp.: Czas realizacji wynosi około 1-3 dni roboczych po otrzymaniu płatności.
P4: Jak mogę otrzymać ofertę?
O: Zapytaj przez Skype, e-mail, Whatsapp lub telefon.Odpowiedź otrzymasz w ciągu 24 godzin
