Szczegóły Produktu:
|

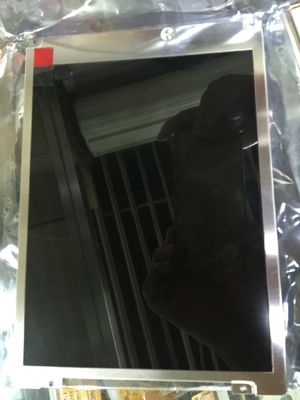

| Numer modelu: | TM084SDHG01-01 | Marka: | TIANMA |
|---|---|---|---|
| Wielkość: | 8.4 cali | Rozstrzygnięcie: | 800 ((RGB) × 600 [SVGA] 119PPI |
| Jasność: | 350cd/m2 | Kąt widzenia: | 70/70/60/70 (typowo) (CR≥10) |
| Zakres temperatury: | Operating Temp.: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Temp.: -30 ~ | ||
| Podkreślić: | Wyświetlacz LVDS TFT LCD,wyświetlacz CCFL Sharp TFT LCD |
||
| Podstawowe informacje: | Producent | Model panelu | Rodzaj paneli | Przymiot |
|---|---|---|---|---|
| TM084SDHG01-01 | a-Si TFT-LCD, LCM | - | ||
| Środowisko: | Państwo RoHS | Wykonująca temp. | Temperatura przechowywania. | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Podstawowe informacje: | Światłość (cd/m2) | kąt widzenia (L/R/U/D) | Czas reakcji (ms) |
|---|---|---|---|
| 350 (typ.) | 70/70/60/70 (typ) ((CR≥10) | 20 (typ.) ((Tr+Td) | |
| Najlepszy widok na | Tryb wyświetlania | Wskaźnik kontrastu | |
| Dwanaście. | TN, zazwyczaj biały, nadający | 500: 1 (typowy) (przesyłający) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetlanie kolorów | Biała współrzędna |
| 7189K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.300; Y:0.331 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 54% | 75% | 57% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała odmiana: | 1.33/1.43 (typ./maks.) ((9 punktów) | ||
| Rozmiar panelu: | 8.4" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Format pikseli | Konfiguracja pikseli | Wskaźnik rozmiarów pixelów (mm) | Odległość kropki (mm) |
| 800 ((RGB) × 600 [SVGA] | Wyróżnienie: | 0.213×0.213 [119PPI] | 0.071x0.213 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Powierzchnia bezelu (mm) | Wymiar zarysu (mm) | Głębokość zarysu (mm) |
| 170.4 ((H) × 127.8 ((V) | 173.2 ((H) × 130.6 ((V) | 203 ((H) × 142,5 ((V) | 50,7±0,2 mm | |
| Wymagania: | Wskaźnik kształtu | Orientacja | Współczynnik widmowy | Styl kształtu |
| Płaski prostokąt | Rodzaj krajobrazu | 43 (H:V) | ||
| Montowanie: | Otwory do mocowania twarzy (2-Φ3.0, 2-R1.5) po lewej, prawej ramie | |||
| Inne szczegóły: | Waga | Pokrycie panelu | Leczenie | |
| 185 g (typ.) | - | Antiglare | ||
| Odwrotne skanowanie: | Tak (U/D, L/R) |
|---|---|
| Frequency Vertical: | 60 Hz |
| Połączenie sterownika: | Wbudowany NT51008B + NT52002 |
| Charakterystyka lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godzin) | Wymiana lamp |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | 8S3P | Zestaw | 50K ((Typowy.) | - | |
| Cechy interfejsu: | Pozycja | Kierowca podświetlenia | Rodzaj | |||
| - | Z LED Driver | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| E&T | Wymagania dotyczące: | 10,25 mm | 4 szpilki | 1 sztuk | ||
| Kierowca elektryczny: | Zasilanie napięciem | Obecna podaż | Zużycie energii | |||
| 12.0±0,5V | 165/240mA (typ./maks.) | 1.98W (typ.) | ||||
| Panel napędowy elektryczny: | Zasilanie napięciem | Obecna podaż | Władza | |||
|---|---|---|---|---|---|---|
| 3.3V (typ.) | 230/350mA (typ./maks.) | 759 mW (typ.) | ||||
| Cechy interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 ch, 6/8-bitowe) | Złącze | ||||
| Szczegóły łącznika: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| HRS | DF19K-20P-1H | 10,0 mm | 20 szpilów | 1 sztuk | Wymagania w zakresie bezpieczeństwa | |
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 170,4 ((W) × 127,8 ((H) mm, rozmiar konturów 203 ((W) × 142,5 ((H) × 5,9 ((D) mm, rozmiar obszaru widzenia 173.2 ((W) × 130.6(H) mm, z obróbką powierzchniową Antiglare, waga netto 185g (typ.). Jako produkt LCM TN, Normalnie Biały, Transmisywny, TM084SDHG01-01 może zapewnić jasność wyświetlacza 350 cd/m2 500:1 współczynnik kontrastu transmisywnego, 70/70/60/70 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 12 i czas reakcji 20 (typ.) ((Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 54% (NTSC).Ten produkt przyjął 8S3P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 50K godzinTM084SDHG01-01 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wprowadzania sygnału
