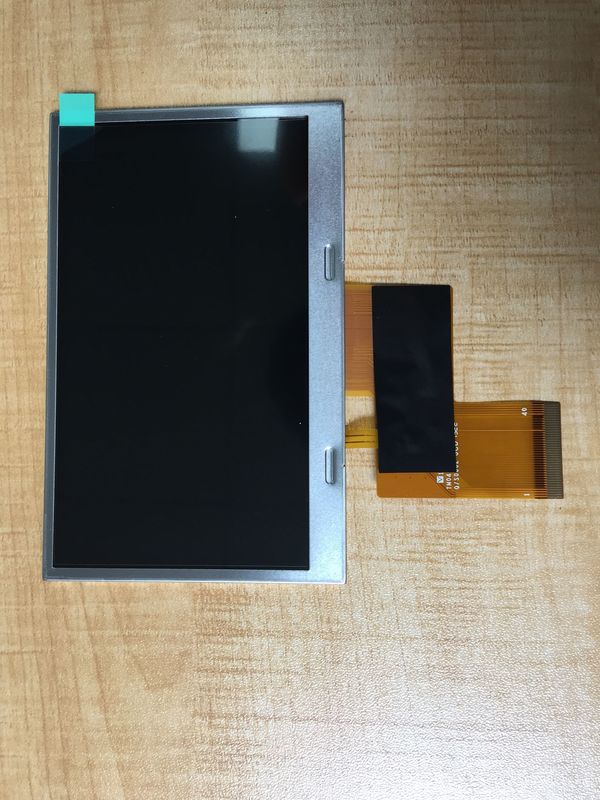

Szczegóły Produktu:
|
| Numer modelu: | TM043YVHG30 | Marka: | TIANMA |
|---|---|---|---|
| Wielkość: | 4,3 cala | Rozstrzygnięcie: | 480(RGB)×800 [WVGA] 217PPI |
| Jasność: | 280 cd/m² (typ.) | Kąt widzenia: | 80/80/80/80 (typowo) (CR≥10) |
| Zakres temperatury: | Operating Temp.: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Temp.: -30 ~ | ||
| Podkreślić: | Wyświetlacz LVDS TFT LCD,wyświetlacz CCFL Sharp TFT LCD |
||
| Podstawowe informacje: | Nazwa marki | Nazwa modelu | Rodzaj | Model alias |
|---|---|---|---|---|
| TM043YVHG30 | a-Si TFT-LCD, LCM | - | ||
| Maksymalne ratingi: | RoHS | Temperatura pracy | Temperatura przechowywania | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C | - | ||
| Zastosowanie: |
|
|||
| Podstawowe informacje: | Światłość | Tryb pracy | Wskaźnik kontrastu |
|---|---|---|---|
| 280 cd/m2 (typ.) | Zazwyczaj czarny, nadający. | 8001 (typowy) (przekazujący) | |
| Dobry widok na | Kąt widzenia | Czas reakcji | |
| Symetria | 80/80/80/80 (typ) | 35 (typ.) ((Tr+Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Wsparcie koloru | Koordynaty kolorów |
| 7092K | 16.7M (8-bitowe) | X:0.303; Y:0.325 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 66% | 89% | 67% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 68% | 49% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1.25/1.33 (typ./maks.) ((9 punktów) | ||
| Rozmiar ekranu: | 4.3" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Liczba pikseli | Format pikseli | Dźwięk kropki (H × V) | Wskaźnik rozmiaru pikseli (H × V) |
| 480 (RGB) × 800, WVGA | Wyróżnienie: | 00,039 × 0,117 mm | 0.117×0.117 mm [217PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (H × V) | Otwarcie bezelu (H × V) | Całkowity wymiar (H × V) | Ogólna głębokość |
| 560,16 × 93,6 mm | - | 68×115 mm | 3.5 (typ.) mm | |
| Wymagania: | Kształt formularza | Wskaźnik widmowy (H:V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 3:5 | Rodzaj portretu | ||
| Panel dotykowy: | Punkty dotykowe | Typ sterownika i sygnału | Wspierany system operacyjny | Technologia |
| - | Z sterownikiem, I2C | - | PCAP | |
| Inne specyfikacje: | Masę | Pokrycie panelu | Obsługa powierzchni | |
| TBD | Z soczewką pokrywającą | Nie ma żadnych śladów. | ||
| Częstotliwość odświeżania: | 60 Hz |
|---|---|
| Odwrotne skanowanie: | - Nie, nie. |
| Wykaz sterowników: | Wbudowany ILI9806C |
| Kontroler czasu (T-CON): | Wbudowany T-CON |
| Światła tła | Rodzaj | Pozycja | Życie (godzin) | Kwota | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | - | 8S1P | 1 ciąg | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
| 25.6V (typ.) | 20.0mA (typ.) | 512 mW (typ.) | ||||
| Cechy interfejsu: | Państwo kierowcy WLED | Rodzaj fizyczny | Pozycja interfejsu | |||
| - Nie, nie. | Zawiera się w interfejsie sygnału | |||||
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
|---|---|---|---|---|---|---|
| (1.8/2.8)/2.8V (typ) (IOVCC/VCC) | - | 99/150 mW (typ./maks.) | ||||
| Napięcie dla sygnałów wyświetleniowych: | -0,3V≤VIL≤0,3IOVCC; 0,7IOVCC≤VIH≤IOVCC | |||||
| Cechy interfejsu: | Rodzaj sygnału | Rodzaj fizyczny | Pozycja interfejsu | |||
| RGB równoległy (1 ch, 8-bitowy) + SPI | FPC | - | ||||
| Szczegóły interfejsu: | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| 1 sztuk | 30 szpilów | 00,3 mm | ||||
jako zwykle czarny, nadający się do transmisji produkt LCM TM043YVHG30 może zapewniać jasność ekranu 280 cd/m2 i współczynnik kontrastu nadającego się do transmisji 800:1,80/80/80/80 (typ) (CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia na symetrii i czas reakcji 35 (Typowy) (Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona 8-bitowym sygnałem w skali szarości dla każdej kropki, prezentując w ten sposób paletę 16,7M kolorów, również z wydajnością gamy kolorów 65% (NTSC).dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia. TM043YVHG30 wykorzystuje RGB równoległy (1 ch, 8-bit) + SPI jako systerm wejściowy sygnału, który jest połączony przez 30 pinów FPC z napięciem zasilania (1.8/2.8) / 2.8V (typu.) ((IOVCC / VCC).
