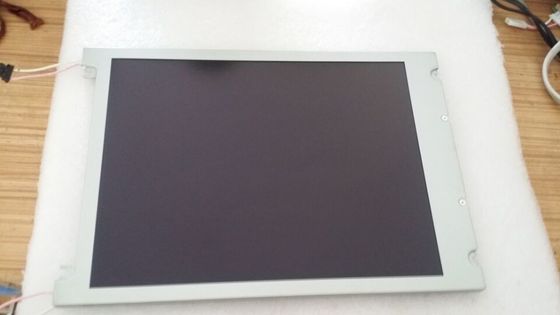

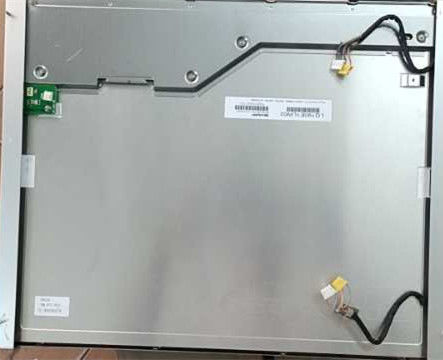

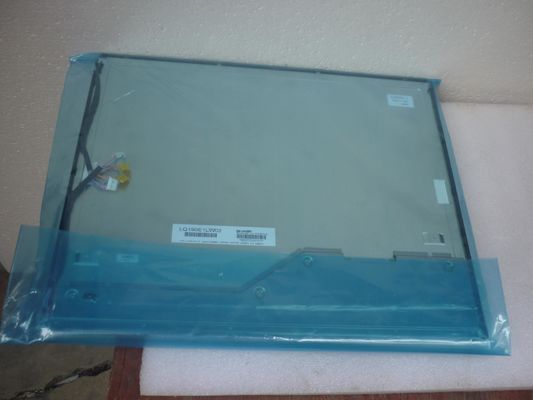

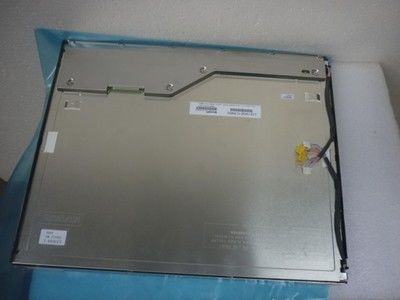

Szczegóły Produktu:
|
| Rozmiar po przekątnej: | 19 " | Model: | LQ190E1LW02 |
|---|---|---|---|
| Format pikseli: | 1280 (RGB) × 1024 [SXGA] 86PPI | Kąt widzenia: | 85/85/85/85 (Min.) (CR≥10) |
| Luminancja: | 300 cd / m² (Typ.) | Typ interfejsu: | LVDS (2 kanały, 8 bitów), 30-stykowe złącze |
| Źródło światła: | CCFL [4 szt.], 50 tys. Godzin, sterownik bez sterownika | Środowisko: | Operating Temperature: 0 ~ 60 °C ; Temperatura pracy: 0 ~ 60 ° C; Storage Temperatu |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz CCFL Sharp TFT LCD |
||
Seria LQ190 LQ190E1LW52 LQ190E1LW42 LQ190E1LW02 LQ190E1LW01
| Podstawowe informacje : | Producent | Model panelu | Typ panelu | Alias |
|---|---|---|---|---|
| OSTRY | LQ190E1LW02 | a-Si TFT-LCD, LCM | - | |
| Środowisko : | Stan RoHS | Temperatura pracy | Temperatura przechowywania | Poziom wibracji |
| 0 ~ 60 ° C | -25 ~ 60 °C | 2,0G (19,6 m/s²) |
| Podstawowe informacje : | Luminancja (cd/m²) | Kąt widzenia (L/P/U/D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 300 (typowo) | 85/85/85/85 (min.) (CR≥10) | 12 (Typ.)(Tr+Td) | |
| Najlepszy widok na | Tryb wyświetlania | Współczynnik kontrastu | |
| Symetria | ASV, normalnie czarny, przepuszczalny | 900 : 1 (typ.) (przepuszczalny) | |
| Kolor wyświetlacza : | Temperatura koloru | Kolory wyświetlacza | Biała współrzędna |
| 6485K | 16,7 mln (8-bitów) | X: 0,313;Y: 0,329 | |
| 1931 Kolor Gamlt: | Współczynnik NTSC | Zasięg sRGB | Pokrycie Adobe RGB |
| 71% | 92% | 73% | |
| Pokrycie DCI-P3 | Rec.2020 Pokrycie | Uwagi | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Odmiana biała : | 1,43 (maks.) (9 punktów) | ||
| Rozmiar panelu: | 19,0" | |||
|---|---|---|---|---|
| Funkcje pikseli : | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Skok punktu (mm) |
| 1280(RGB)×1024 [SXGA] | Pionowy pasek RGB | 0,294×0,294 [86PPI] | 0,098×0,294 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 376,32 (poziom) × 301,056 (pion) | 382.32 (poziom) × 307,06 (pion) | 404,2 (poziom) × 330 (pion) | 20,0±0,5 mm | |
| Funkcje zarysu: | Współczynnik kształtu | Orientacja | Współczynnik proporcji | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 5:4 (poziom:pion) | ||
| Montaż : | Boczne otwory montażowe (4-M3) po lewej i prawej ramce | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 2,80 kg (maks.) | - | Antyodblaskowy (zamglenie 40%), twarda powłoka (2H) | ||
| Skanowanie wsteczne : | Nie |
|---|---|
| Częstotliwość pionowa : | 60Hz |
| Pobór energii : | 25,5W |
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (góra i dół) | 4 szt. | Prosto | 50 tys. (typ.) | Wymienny (LQ0DDB0086) | |
| CCFL elektryczne: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 750V (typ.) | 4,0/7,0/8,0 mA (min./typ./maks.) | 21,0 W (typowo) | ||||
| Częstotliwość pracy | Napięcie startu | |||||
| 40/50/60 KHz (Min./Typ./Maks.) | 1500/1600 V (typ./maks.) (Ta = 0 ℃) | |||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Rozstaw pinów | Kwota PIN | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 szpilki | 2 szt. | BLL-3 PINS-HNL | |
| JST | BHR-03VL-1 | 4,0 mm | 3 szpilki | 2 szt. | BLL-3 PINS-HNL | |
| Elektryczne sterowanie panelem: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 5.0V (typ.) | 900/1500mA (typ./maks.) | - | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| LVDS (2 kanały, 8-bitowe) | Złącze | |||||
| Szczegóły złącza: | Marka | Model | Rozstaw pinów | Kwota PIN | Ilość | Konfiguracja |
| JAE | FI-X30SSL-HF | 1,0 mm | 30 szpilek | 1 szt. | LVDS-30P2C8B-160H | |
