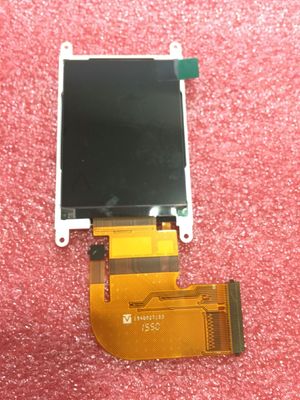

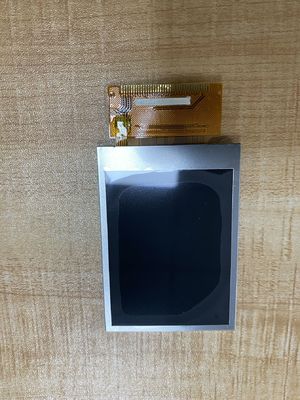

Szczegóły Produktu:
|
| Numer modelu: | TM024HDH49 | Marka: | TIANMA |
|---|---|---|---|
| Wielkość: | 2,4 cala | Rozstrzygnięcie: | 240 (RGB) × 320, QVGA, 166 PPI |
| Jasność: | 200 cd/m² (typowo) | Kąt widzenia: | 70/70/70/60 (typ) |
| Zakres temperatury: | Operating Temp.: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Temp.: -30 ~ | ||
| Podkreślić: | Panel LCD QVGA TIANMA,Panel LCD SVGA TIANMA |
||
| Podstawowe informacje: | Nazwa marki | Nazwa modelu | Rodzaj | Model alias |
|---|---|---|---|---|
| TM024HDH49 | a-Si TFT-LCD, LCM | - | ||
| Maksymalne ratingi: | RoHS | Temperatura pracy | Temperatura przechowywania | Poziom drgań |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Rozmiar ekranu: | 2.4" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Liczba pikseli | Format pikseli | Dźwięk kropki (H × V) | Wskaźnik rozmiaru pikseli (H × V) |
| 240 ((RGB) × 320, QVGA | Wyróżnienie: | 00,051 × 0,153 mm | 00,153 × 0,153 mm [166PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (H × V) | Otwarcie bezelu (H × V) | Całkowity wymiar (H × V) | Ogólna głębokość |
| 360,72×48,96 mm | - | 420,72 × 60,26 mm | 20,25±0,2 mm | |
| Wymagania: | Kształt formularza | Wskaźnik widmowy (H:V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 3:4 | Rodzaj portretu | ||
| Inne specyfikacje: | Masę | Pokrycie panelu | Obsługa powierzchni | |
| 12.0g (typ.) | - | Nie ma żadnych śladów. | ||
| Podstawowe informacje: | Światłość | Tryb pracy | Wskaźnik kontrastu |
|---|---|---|---|
| 200 cd/m2 (typ.) | TN, zazwyczaj biały, nadający | 5001 (typowy) (przekazujący) | |
| Dobry widok na | Kąt widzenia | Czas reakcji | |
| O szóstej | 70/70/70/60 (typ) | 20 (typ.) ((Tr+Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Wsparcie koloru | Koordynaty kolorów |
| 8553K | 262K (6-bitowe) | X:0.286; Y:0.311 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 52% | 73% | 55% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 55% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1.25 (rodzaj) | ||
| Częstotliwość odświeżania: | 60 Hz |
|---|---|
| Odwrotne skanowanie: | - Nie, nie. |
| Wykaz sterowników: | COG Wbudowany HX8347-G |
| Światła tła | Rodzaj | Pozycja | Życie (godzin) | Kwota | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | 20K ((Typowy.) | 1S4P | Równoległe | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
| 3.2V (typ.) | 15 mA (typowy) | 192 mW (typ.) | ||||
| Cechy interfejsu: | Państwo kierowcy WLED | Rodzaj fizyczny | Pozycja interfejsu | |||
| - Nie, nie. | Zawiera się w interfejsie sygnału | |||||
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Zużycie energii | |||
|---|---|---|---|---|---|---|
| 2.8/2.8V (typ) (IOVCC/VCC) | - | 30/36 mW (typ./maks.) | ||||
| Cechy interfejsu: | Rodzaj sygnału | Rodzaj fizyczny | Pozycja interfejsu | |||
| 8/9/16/18-bit 8080 równoległy | FPC | - | ||||
| Szczegóły interfejsu: | Nazwa marki | Nazwa modelu | Kwota | Wyroby | Górna wysokość | Konfiguracja szpilki |
| 1 sztuk | 24 szpilki | 00,5 mm | ||||
Piksele są rozmieszczone w pionowym pasku RGB. W odniesieniu do szczegółów mechanicznych ma powierzchnię aktywną 36,72 ((W) × 48,96 ((H) mm, rozmiar zarysu 42,72 ((W) × 60,26 ((H) × 2,45 ((D) mm,z obróbką powierzchniową ClearJako produkt LCM TN, Normalnie Biały, Transmisywny, TM024HDH49 może zapewnić jasność wyświetlacza 200 cd/m2 500:1 współczynnik kontrastu transmisywnego, 70/70/70/60 (Typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 6 i czas reakcji 20 (Typ.) ((Tr+Td) ms. Skala szarości lub jasność podpixelów jest określana za pomocą 6-bitowego sygnału w skali szarości dla każdej kropki,w ten sposób przedstawiając paletę 262K kolorówProdukt ten przyjął 1S4P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 20K godzin,dodatkowo potrzebny jest zewnętrzny sterownik podświetleniaTM024HDH49 wykorzystuje 8/9/16/18-bitowy równoległy 8080 jako systerm wejściowy sygnału, który jest połączony przez 24 pinów FPC z napięciem zasilania 2,8/2,8V (typu).
