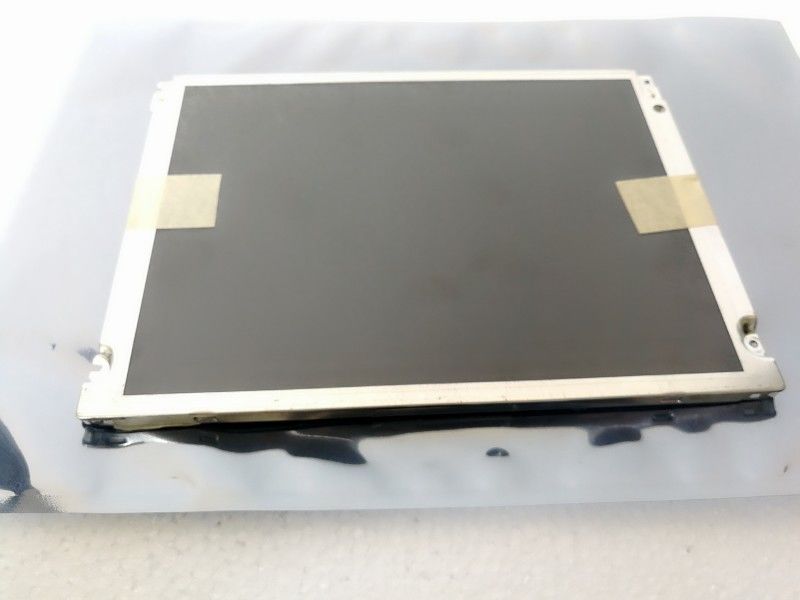

Szczegóły Produktu:
|
| Numer modelu: | TM121SCS01 | Marka: | AVIC |
|---|---|---|---|
| Wielkość: | 12,1 cala | Rozstrzygnięcie: | 800(RGB)×600, SVGA, 82PPI |
| Jasność: | 400cd/m2 | Kąt widzenia: | 70/70/50/60 (typowo) (CR≥10) |
| Zakres temperatury: | Operating Temp.: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Temp.: -30 ~ | ||
| Podkreślić: | Panel LCD QVGA TIANMA,Panel LCD SVGA TIANMA |
||
| Podstawowe informacje: | Marka | Model | Rodzaj | Model alias |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Rozmiar panelu: | 12.1 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 800 ((RGB) × 600, SVGA | Wyróżnienie: | 00,1025 × 0,3075 mm | 00,3075×0,3075 mm [82PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 246 × 184,5 mm | 2490,0 × 188,3 mm | 279×209 mm | 11.0 (maks.) mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 43 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Otwory do mocowania twarzy (7 sztuk) po lewej, prawej ramce | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | 425 g | Antiglare | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 400 cd/m2 (typ.) | TN, zazwyczaj biały, nadający | 6001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 70/70/50/60 (typ) | O szóstej | 10/25 (typ.) ((Tr/Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6485K | 262K/16.2M (6-bitowe / 6-bitowe + FRC) | X:0.313; Y:0.329 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 57% | 79% | 60% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Zmiana jasności: | 1.25/1.33 (typ./maks.) ((9 punktów) | ||
| Zużycie energii: | 6.8W (typ.) |
|---|---|
| Szybkość obrazu: | 60 Hz |
| Odwrotne skanowanie: | - Nie, nie. |
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 270/325mA (typ./maks.) | 3.3V (typ.) | - | ||||

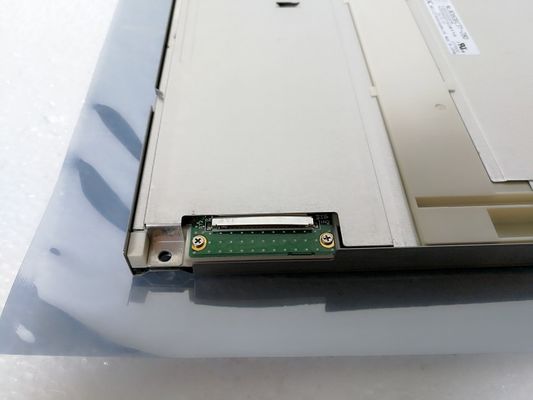

| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| - | Złącze | LVDS (1 ch, 6/8-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| STM | MSB240420HE | 1 sztuk | 10,25 mm | 20 szpilów | Wymagania w zakresie bezpieczeństwa | |
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota | Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędzi (górne i dolne) | Wprost. | 2 sztuk | 50K ((Typowy.) | - | |
| CCFL Electrical: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 6.0mA (typ.) | 770V (typ.) | |||||
| Napięcie włączone | Częstotliwość światła | |||||
| 930/1120V (maks.) ((Ta=+25/0°C) | 40/55/60KHz (min./typ./maks.) | |||||
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca CCFL | |||
| - | Złącze | - Nie, nie. | ||||
| Szczegóły interfejsu | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| JST | BHSR-02VS-1 | 2 sztuk | 30,5 mm | 2 szpilki | BLL-2PINS-HL | |
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 246 ((W) × 184.5 ((H) mm, rozmiar zarysu 279 ((W) × 209 ((H) × 11 ((D) mm, rozmiar powierzchni widzenia 249.0 ((W) × 188.3 ((H) mm, o obróbce powierzchniowej Antiglare, masa netto 425 g. Jako produkt TN, Normalnie Biały, Transmisywny LCM, TM121SCS01 może zapewnić jasność wyświetlacza 400 cd/m2, stosunek kontrastu transmisywnego 600:1,70/70/50/60 (typ) (CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 6 i czas reakcji 10/25 (Typ.) (Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą 6-bitowego / 6-bitowego + FRC sygnału szarości dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.2M, również z wydajnością gamy kolorów 55% (NTSC).Ten produkt przyjął 2 sztuk CCFL jako system podświetlenia, który został umieszczony jako typ światła Edge (Górne i Dolne) i mają czas pracy 50K godzinTM121SCS01 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów z napięciem zasilania 3.3V (typ)- Tak.
