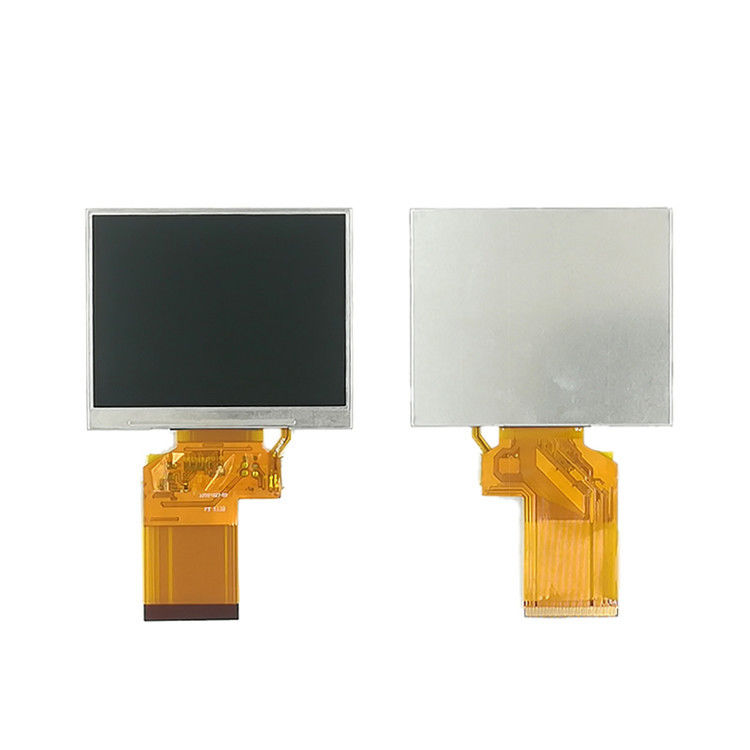

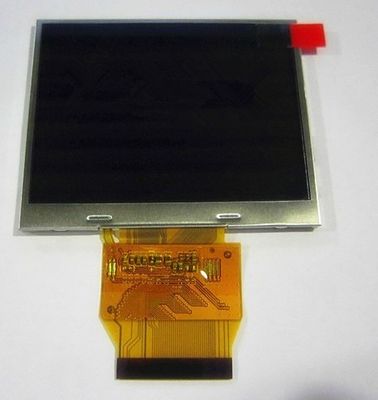

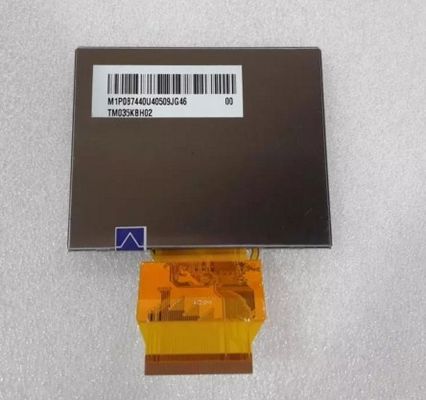

Szczegóły Produktu:
|
| Numer modelu: | TM035KDH02 | Marka: | TIANMA |
|---|---|---|---|
| Wielkość: | 3,5 cala | Rozstrzygnięcie: | 320 ((RGB) × 240 [QVGA] 115PPI |
| Jasność: | 200 cd/m² (typowo) | Kąt widzenia: | 60/60/40/60 (typowo) (CR≥10) |
| Zakres temperatury: | Operating Temp.: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70°C; Storage Temp.: -30 ~ | ||
| Podkreślić: | Panel LCD QVGA TIANMA,Panel LCD SVGA TIANMA |
||
| Podstawowy szczegół: | Producent | Nazwa modelu | TM035KDH02 1 Kompatybilne | |
|---|---|---|---|---|
| Rodzaj paneli | a-Si TFT-LCD, LCM | Inne imię | TS035KAAVD02-00 | |
| Rozmiar panelu | 3.5 cali | Zaprojektowane do: |
|
|
| Maksymalne ratingi: | Temperatura OP | -20 ~ 70 °C | ST Temperatura | -30 ~ 80 °C |
| Podstawowe informacje: | Światłość | 200 cd/m2 (typ.) | Wskaźnik kontrastu | 350: 1 (typowy) (przekaźnik) |
|---|---|---|---|---|
| Dobry widok na | Dwanaście. | Szybkość reakcji | 25 (typ.) ((Tr+Td) (ms) | |
| Kąt widzenia | 60/60/40/60 (typ) | Tryb działania | TN, zazwyczaj biały, nadający | |
| Wydajność koloru: | Chromatyczność | Wx:0.310Wy:0.333 | Wsparcie koloru | 16.7M (6-bit + Dithering) |
| Temperatura koloru | 6610K | Biała jednolitość | 1.25/1.33 (typ./maks.) ((9 punktów) | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | 49% | sRGB | 67% zasięgu |
| Adobe RGB | 51% zasięgu | DCI-P3 | 51% zasięgu | |
| Rec.2020 | 37% zasięgu | Wskazania | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Właściwości pikseli: | Liczba pikseli | 320 ((RGB) × 240 [QVGA] | Arrangement | Wyróżnienie: |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,073×0,219 mm | Pixel Pitch ((W × H) | 0.219×0,219 mm [115PPI] | |
| Fizyczny rozmiar: | Aktywne oglądanie | 70.08 ((W) × 52.56 ((H) mm | Ogólnie Dim. | 76.9 ((W) × 63.9 ((H) mm |
| Otwarcie bezelu | 72.88 ((W) × 55.36 ((H) mm | Ogólna głębokość | 20,8±0,2 mm | |
| Wymagania: | Kształt formularza | Płaski prostokąt | Orientacja | Rodzaj krajobrazu |
| Współczynnik widoku (W:H) | 4:3 | Styl kształtu | ||
| Inne szczegóły: | Masę | 29.2g (typ.) | Powierzchnia | Powierzchnia przeciwbłyskowa, twarda powłoka (3H) |
| Odwrotne skanowanie: | - Nie, nie. |
|---|---|
| Kontroler czasu (T-CON): | Wbudowany T-CON |
| Sygnał elektryczny: | Prąd wejściowy | - | Napięcie wejściowe | 3.3V (typ.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | 35/50 mW (typ./maks.) | Interfejs sygnału | Cyfrowy RGB (8/24-bitowy) + SPI, CCIR601/656 | |||
| Włókno logiczne dla sygnałów: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Cechy interfejsu: | Pozycja | - | Rodzaj fizyczny | FPC | ||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wielkość szpilki | Przypisanie szpilki |
| 1 sztuk | 00,5 mm | 54 szpilki | ||||
Ma powierzchnię aktywną 70,08 × 52,56 × H, rozmiar konturów 76,9 × 63,9 × H, rozmiar powierzchni widzenia 72,88 × 55.36 ((H) mm, z obróbką powierzchniową Antiglare, twarda powłoka (3H), waga netto 29,2g (typ.). Jako TN, zazwyczaj biały, przepuszczalny produkt LCM, TM035KDH02 może zapewnić jasność wyświetlacza 200 cd/m2 350:1 współczynnik kontrastu transmisywnego, 60/60/40/60 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 12 i czas reakcji 25 (typ.) ((Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą 6-bitowego + Dithering sygnału skali szarości dla każdej kropki, prezentując w ten sposób paletę 16,7M kolorów, również z wydajnością gamy kolorów 50% (NTSC).dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia. TM035KDH02 wykorzystuje cyfrowy RGB (8/24-bit) + SPI, CCIR601/656 jako systerm wejściowy sygnału, który jest podłączony przez 54 szpilki FPC z napięciem zasilania 3,3V (typu.).Aby uzyskać więcej informacji na temat TM035KDH02, zalecamy zapoznanie się z kartą danych zamieszczoną na stronie PanelookWszystkie szczegóły specyfikacji są wprowadzane przez inżynierów Panelook zgodnie z arkuszem danych, ale nie możemy zagwarantować, że wymienione specyfikacje są całkowicie poprawne.
