Szczegóły Produktu:
|

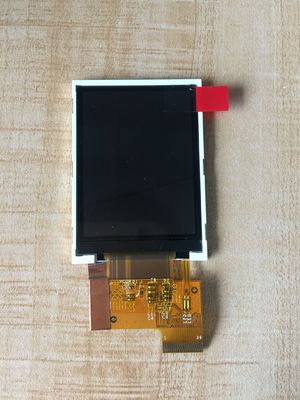

| Numer modelu: | TM022HDHT1-05 | Marka: | TIANMA |
|---|---|---|---|
| Wielkość: | 2,2 cala | Rozstrzygnięcie: | 240(RGB)×320 (QVGA) 180PPI |
| Jasność: | 90 cd/m2 (typ. | Kąt widzenia: | 40/45/48/45 (typ) |
| Zakres temperatury: | Temperatura przechowywania: -30 ~ 80 °C Temperatura pracy: -20 ~ 70 °C | ||
| Podkreślić: | Panel LCD QVGA TIANMA,Panel LCD SVGA TIANMA |
||
| Podstawowy szczegół: | Producent | Nazwa modelu | TM022HDHT1-05 2 Kompatybilne | |
|---|---|---|---|---|
| Rodzaj paneli | a-Si TFT-LCD, LCM | Inne imię | - | |
| Rozmiar panelu | 2.2 cali | Zaprojektowane do: |
|
|
| Maksymalne ratingi: | Temperatura OP | -20 ~ 70 °C | ST Temperatura | -30 ~ 80 °C |
| Podstawowe informacje: | Światłość | 90 cd/m2 (typ.) | Wskaźnik kontrastu | 120: 1 (typowy) (przesyłający) |
|---|---|---|---|---|
| Dobry widok na | Dwanaście. | Szybkość reakcji | 35 (typ.) ((Tr+Td) (ms) | |
| Kąt widzenia | 40/45/48/45 (typ) ((CR≥10) | Tryb działania | EBC, zazwyczaj biały, przebłyskowy | |
| Wydajność koloru: | Chromatyczność | Wx:0.310Wy:0.300 | Wsparcie koloru | 262K (6-bitowe) |
| Temperatura koloru | 6989K | Biała jednolitość | 1.25 (rodzaj) | |
| Wydajność wyświetlacza: | Widoczność na zewnątrz | Czytelne w świetle słonecznym | Przekaźność | - |
| Technologia 3D | - | Odbicie | 60,8% (typ.) |
| Właściwości pikseli: | Liczba pikseli | 240 ((RGB) × 320 [QVGA] | Arrangement | Wyróżnienie: |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,047 × 0,141 mm | Pixel Pitch ((W × H) | 00,141 × 0,141 mm [180 PPI] | |
| Fizyczny rozmiar: | Aktywne oglądanie | 33.84 ((W) × 45.12 ((H) mm | Ogólnie Dim. | 40.6 ((W) ×56.6 ((H) mm |
| Otwarcie bezelu | 36.04 ((W) × 47.32 ((H) mm | Ogólna głębokość | 2.7 (typ.) mm | |
| Wymagania: | Kształt formularza | Płaski prostokąt | Orientacja | Rodzaj portretu |
| Współczynnik widoku (W:H) | 3:4 | Styl kształtu | ||
| Inne szczegóły: | Masę | 120,7 g | Powierzchnia | Przejrzystość, twarda powłoka (3H) |
| Częstotliwość odświeżania: | 60 Hz |
|---|---|
| Odwrotne skanowanie: | - Nie, nie. |
| Połączenie sterownika: | Wbudowany ILI9340 |
| Kontroler czasu (T-CON): | Wbudowany T-CON |
| Sygnał elektryczny: | Prąd wejściowy | 10 mA (typ.) | Napięcie wejściowe | 2.8V (typ.) ((VDD) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | - | Interfejs sygnału | RGB równoległy (1 ch, 6-bitowy) + SPI | |||
| Włókno logiczne dla sygnałów: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Cechy interfejsu: | Pozycja | - | Rodzaj fizyczny | FPC | ||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wielkość szpilki | Przypisanie szpilki |
| 1 sztuk | 00,3 mm | 39 szpilów | ||||
| Charakterystyka lampy: | Kształt lampy | 1 ciąg | Rodzaj światła | WLED | Pozycja | Typ światła krawędzi |
|---|---|---|---|---|---|---|
| Wymiana | - | Kwota | 4S1P | Życie | 20K ((Typowy) (godziny) | |
| Lampa elektryczna: | Prąd wejściowy | 20 mA (typowy) | Napięcie wejściowe | 12.8V (typ.) | ||
| Konsumpcja | 256 mW (typ.) | |||||
| Cechy interfejsu: | Pozycja | - | Rodzaj fizyczny | Zawiera się w interfejsie sygnału | ||
| Kierowca podświetlenia: | - Nie, nie. | |||||
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 33,84 × 45,12 mm, rozmiar konturów 40,6 × 56,6 mm, rozmiar powierzchni widzenia 36,04 × 47,5 mm.32 ((H) mm, o obróbce powierzchniowej przezroczystej powłoki twardej (3H), o masie netto 12,7 g. Jako produkt LCM EBC, zazwyczaj biały, transflekcyjny, TM022HDHT1-05 może zapewniać jasność wyświetlacza 90 cd/m2 120:1 współczynnik kontrastu transmisywnego, 40/45/48/45 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 12 i czas reakcji 35 (typ.) ((Tr+Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą 6-bitowego sygnału szarości dla każdej kropki, prezentując w ten sposób paletę kolorów 262K, również z wydajnością gamy kolorów 30% (NTSC).Ten produkt przyjął 4S1P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 20K godzinTM022HDHT1-05 wykorzystuje RGB równoległy (1 ch, 6-bitowy) + SPI jako systerm wprowadzania sygnału,które są połączone przez 39 pinów FPC z napięciem zasilania 2.8V (typu) ((VDD).
