Szczegóły Produktu:
|
| Model: | LS026B8PX02 | break: | Ostry |
|---|---|---|---|
| Format: | 240 (RGB) × 400 [WQVGA] 180PPI | rozmiar: | 2,6 cala |
| Rodzaj: | CG-Silicon, LCM | Źródło światła: | WLED [4S1P], sterownik W / O |
| Luminancja: | 200 cd / m² (Typ.) | Kąt widzenia: | 80/80/80/80 (typ.) (CR≥10) Lewo / Prawo / Góra / Dół |
| Zasilacz: | 10,0 / -5,1 V (typ.) (VDD / GVSS) | Środowisko: | Operating Temperature: -20 ~ 60 °C ; Temperatura pracy: -20 ~ 60 ° C; Storage Tempe |
| High Light: | Przemysłowy panel LCD CCFL LVDS,wyświetlacz LCD QVGA Sharp TFT |
||
Seria LS026 LS026B8PX04 LS026B8PX02
| Podstawowe informacje : | Marka | Model | Rodzaj | Alias modelu |
|---|---|---|---|---|
| OSTRY | LS026B8PX02 | CG-krzem, LCM | - | |
| Niezawodność : | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
| -20 ~ 60 °C | -20 ~ 70 °C | - |
| Częstotliwość wyświetlania klatek : | 60Hz |
|---|---|
| Skanowanie wsteczne : | Tak (P/D, L/P) |
| Szczegóły D-IC: | Wbudowany IR3M77 |
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 200 cd/m² (typ.) | ASV, normalnie czarny, transfleksyjny | 260:1 (typ.) (przepuszczalny) | |
| Kąt widzenia (L/P/U/D) | Kierunek oglądania | Szybkość odpowiedzi | |
| 80/80/80/80 (Typ.) (CR≥10) | Symetria | 13/18 (Typ.) (Tr/Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru | Ilość koloru | Chromatyczność koloru białego |
| 7351K | 262K | X: 0,300;Y: 0,320 | |
| Występ : | Typ 3D | Widoczność na zewnątrz | Odbicie |
| - | Czytelny w słońcu | 1,0/2,0% (Min./Typ.) |
| Rozmiar panelu: | 2,6 cala | |||
|---|---|---|---|---|
| Funkcje pikseli : | Rozkład | Układ pikseli | Skok punktu (szer.×wys.) | Rozstaw pikseli (szer.×wys.) |
| 240(RGB)×400, WQVGA | Pionowy pasek RGB | 0,047×0,141 mm | 0,141×0,141 mm [180PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer.×wys.) | Obszar ramki (szer.×wys.) | Wymiary zarysu (szer.×wys.) | Głębokość konturu |
| 33,84×56,4 mm | - | 40,8 × 68,1 mm | 2,3 ± 0,1 mm | |
| Funkcje zarysu: | Styl formularza | Współczynnik proporcji | Orientacja | Styl kształtu |
| Płaski prostokąt | 3:5 (szer.: wys.) | Typ portretowy | ||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 12,0g | - | ||
| Sygnał elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 0,52/0,04 mA (typ.) (IDD/GISS) | 10,0/-5,1 V (typowo) (VDD/GVSS) | - | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | ZKP | Równoległy RGB (1 kanał, 4-bitowy) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| 1 szt. | 0,3 mm | 35 pinów | ||||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | 1 struna | 4S1P | - | - | |
| WLED elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 20/35mA (typ./maks.) | TBD | 123mW (maks.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik WLED | |||
| - | Zawarte w interfejsie sygnału panelu | Nie | ||||
| Opakowanie kartonowe: | Ilość | Waga | Wielkość kartonu |
|---|---|---|---|
| 400 sztuk/pudełko | 11,0 kg | 360×525×225 mm (dł.×szer.×wys.) |
LS026B8PX02 obsługuje wyświetlacz; 240(RGB)×400(WQVGA) o proporcjach 3:5 (W:H), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o detale mechaniczne, to ma powierzchnię aktywną 33,84(szer)×56,4(wys) mm, obrys 40,8(szer)×68,1(wys)×2,4(gł) mm, wagę netto 12,0g.Jako produkt ASV, Normally Black, Transflective LCM, LS026B8PX02 może zapewnić jasność wyświetlacza 200 cd/m² 260:1 transmisyjny współczynnik kontrastu, 80/80/80/80 (typ.) (CR≥10) (L/R/U/ D) kąt widzenia, najlepszy kierunek patrzenia na Symetrii i czas odpowiedzi 13/18 (Typ.)(Tr/Td) ms, co daje paletę 262 tys. kolorów.W tym produkcie zastosowano 4S1P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.LS026B8PX02 wykorzystuje równoległy RGB (1 kanał, 4-bitowy) jako system wprowadzania sygnału, który jest podłączony przez 35 pinów FPC o napięciu zasilania 10,0/-5,1 V (typ.)
Osoba kontaktowa: ShirleySi
Tel: +8613352991648

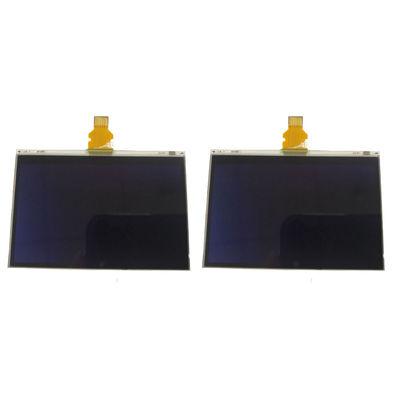

![2,6 "240 (RGB) × 400 [WQVGA] 180PPI 200 cd / m² Wyświetlacz Sharp TFT LCD LS026B8PX02](http://polish.tftlcd-panel.com/photo/pl33334465-2_6_240_rgb_400_wqvga_180ppi_200_cd_m_sharp_tft_lcd_display_ls026b8px02.jpg)

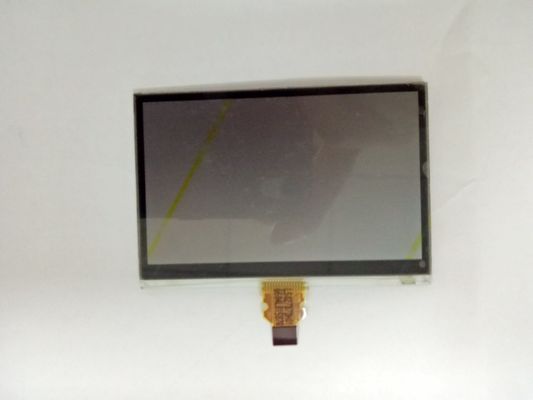

![2,6 "240 (RGB) × 400 [WQVGA] 180PPI 200 cd / m² Wyświetlacz Sharp TFT LCD LS026B8PX02](http://polish.tftlcd-panel.com/photo/pm33334465-2_6_240_rgb_400_wqvga_180ppi_200_cd_m_sharp_tft_lcd_display_ls026b8px02.jpg)
