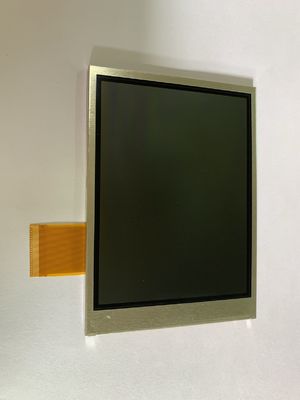

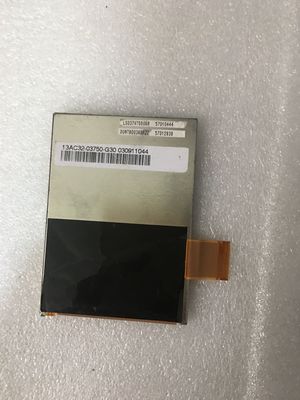

Szczegóły Produktu:
|
| Model: | LS037V7DD06R | Jasność: | 100 cd / m² |
|---|---|---|---|
| Rozkład: | 480 (RGB) × 640, VGA, 217PPI | typ panelu: | CG-Silicon, LCM |
| Otwarcie ramki: | 59,8 (szer.) × 78,5 (wys.) Mm | Rozmiar konturu: | 65 (szer.) × 90 (wys.) Mm |
| rozmiar: | 3,7 cala | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6-bit), 51 pinów FPC |
| częstotliwość: | 60 Hz | Środowisko: | Operating Temp.: -10 ~ 60 °C ; Temperatura pracy.: -10 ~ 60 ° C; Storage Temp.: -20 |
| High Light: | Przemysłowy panel LCD CCFL LVDS,wyświetlacz LCD QVGA Sharp TFT |
||

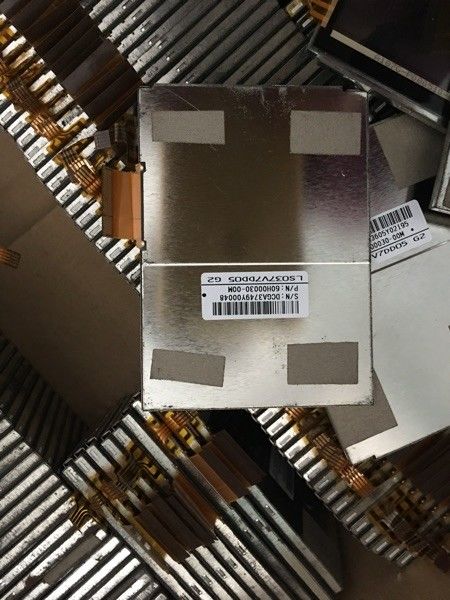

Seria LS037 LS037V7DD06R LS037V7DD06 LS037V7DD05
| Podstawowe informacje : | Nazwa handlowa | Nazwa modelu | Rodzaj | Alias modelu |
|---|---|---|---|---|
| OSTRY | LS037V7DD06R | CG-krzem, LCM | - | |
| Maksymalne oceny : | RoHS | temperatura robocza | Temperatura przechowywania | Poziom wibracji |
| -10 ~ 60 °C | -20 ~ 70 °C | - |
| Rozmiar ekranu : | 3,7" | |||
|---|---|---|---|---|
| Funkcje pikseli : | Liczba pikseli | Format pikseli | Skok punktu (H×V) | Rozstaw pikseli (poz.×pion) |
| 480 (RGB) × 640, VGA | Pionowy pasek RGB | 0,039×0,117 mm | 0,117×0,117 mm [217PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poz.×pion) | Otwór ramki (poz. × pion.) | Całkowity wymiar (H×V) | Całkowita głębokość |
| 56,16×74,88 mm | 59,8 × 78,5 mm | 65×90 mm | 3,35 mm | |
| Funkcje zarysu: | Kształt formy | Proporcje obrazu (poziom: pion) | Orientacja | Styl kształtu |
| Płaski prostokąt | 3:4 | Typ portretowy | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 39,0g | - | - | ||
| Sygnał elektryczny : | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/8.0/-4.0/-8,0 V (typ.) (VSHA/VSHD/VDD/VSSD/GVSS) | 5,5/2,3/0,7/0,6/0,1mA (typ.)(ISHA/ISHD/IDD/ISSD/GISS) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0.2VSHD;0,8VSHD≤VIH≤VSHD | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Równoległy RGB (1 kanał, 6-bitowy) | ZKP | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Rozstaw pinów | Konfiguracja pinów |
| 1 szt. | 51 pinów | 0,3 mm | ||||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 100 cd/m² (typ.) | TN, normalnie biały, transfleksyjny | 100:1 (typ.) (przepuszczalny) 5:1 (typ.) (odblaskowy) | |
| Dobry widok w | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 40/40/40/40 (Typ.) (CR≥10) | 30/50 (Typ.) (Tr/Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru: | Kolor wsparcia | Współrzędna koloru |
| 9480K | 262K (6-bitowy) | X:0,280;Y: 0,300 | |
| Występ : | Technologia 3D | Widoczność na zewnątrz | Odbicie |
| - | Czytelny w słońcu | 4,0/6,0% (Min./Typ.) |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | - | - | 1 struna | - | |
| WLED elektryczny : | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 32,4/37,8 V (typ./maks.) | 15/20mA (typ./maks.) | 486mW (typ.) | ||||
| Funkcje interfejsu: | Stan sterownika WLED | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Zawarte w interfejsie sygnału panelu | - | ||||
| Częstotliwość odświeżania : | 60Hz |
|---|---|
| Skanowanie wsteczne : | Tak (P/D, L/P) |
| Pudełko na opakowanie: | Ilość | Waga | Rozmiar (dł.×szer.×wys.) |
|---|---|---|---|
| 100 sztuk/pudełko | 7,9 kg | 575×360×225 mm (dł.×szer.×wys.) |
LS037V7DD06R obsługuje wyświetlacz 480 (RGB) × 640(VGA) o proporcjach 3:4 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, posiada obszar aktywny 56,16(szer)×74,88(wys) mm, obrys 65(szer)×90(wys) mm, obszar wyświetlania 59,8(szer)×78,5(wys) mm, waga netto 39,0g.Jako produkt TN, Normally White, Transflective LCM, LS037V7DD06R może zapewnić jasność wyświetlacza 100 cd/m² Współczynnik kontrastu transmisyjnego 100:1, współczynnik kontrastu odbicia 5:1, 40/40/40/40 (Typ.)( CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek patrzenia na godzinie 6 i czas reakcji 30/50 (Typ.) (Tr/Td) ms.Skala szarości lub jasność subpiksela jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tys. kolorów.W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła Edge, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.LS037V7DD06R wykorzystuje równoległy RGB (1 kanał, 6-bitowy) jako system wprowadzania sygnału, który jest podłączony za pomocą 51 pinów FPC o napięciu zasilania 5.0/3.3/8.0/-4.0/-8,0 V (typ.)
