Szczegóły Produktu:
|
| Numer modelu: | TX18D44VM2BAA | Marka: | HITIACH |
|---|---|---|---|
| Wielkość: | 7,0 cala | Rozstrzygnięcie: | 800(RGB)×480 [WVGA] 133PPI |
| Jasność: | 400 cd/m2 (typ.) | Zakres temperatury: | Temperatura pracy: -20 ~ 80 °C; Temperatura przechowywania: -30 ~ 80 °C; Poziom drgań: 2,0 G (19,6 m |
| Podkreślić: | Panel LCD TFT LVDS,moduł LVDS TFT LCD,dotykowy wyświetlacz LCD VGA |
||
| Podstawowe informacje: | Producent | Model panelu | Rodzaj paneli | Przymiot |
|---|---|---|---|---|
| TX18D44VM2BAA | a-Si TFT-LCD, LCM | - | ||
| Środowisko: | Państwo RoHS | Wykonująca temp. | Temperatura przechowywania. | Poziom drgań |
| -20 ~ 80 °C | -30 ~ 80 °C | 2.0G (19,6 m/s2) |
| Podstawowe informacje: | Światłość (cd/m2) | kąt widzenia (L/R/U/D) | Czas reakcji (ms) |
|---|---|---|---|
| 400 (typ.) | 70/70/65/65 (typ) ((CR≥10) | 20 (typ.) ((Tr+Td) | |
| Najlepszy widok na | Tryb wyświetlania | Wskaźnik kontrastu | |
| - | TN, zazwyczaj biały, nadający | 600: 1 (typowy) (przesyłający) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetlanie kolorów | Biała współrzędna |
| 9480K | 262K (6-bitowe) | X:0.280; Y:0.300 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 49% | 68% | 51% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała odmiana: | 1.43 (maks.) ((9 punktów) | ||
| Rozmiar panelu: | 7.0" | |||
|---|---|---|---|---|
| Właściwości pikseli: | Format pikseli | Konfiguracja pikseli | Wskaźnik rozmiarów pixelów (mm) | Odległość kropki (mm) |
| 800 ((RGB) × 480 [WVGA] | Wyróżnienie: | 0.1905×0.1905 [133PPI] | 0.0635x0.1905 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Powierzchnia bezelu (mm) | Wymiar zarysu (mm) | Głębokość zarysu (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.5 ((H) × 93.44 ((V) | 165 ((H) × 106 ((V) | 4.9/8.3 (typ./maks.) mm | |
| Wymagania: | Wskaźnik kształtu | Orientacja | Współczynnik widmowy | Styl kształtu |
| Płaski prostokąt | Rodzaj krajobrazu | 15:9 (H:V) | ||

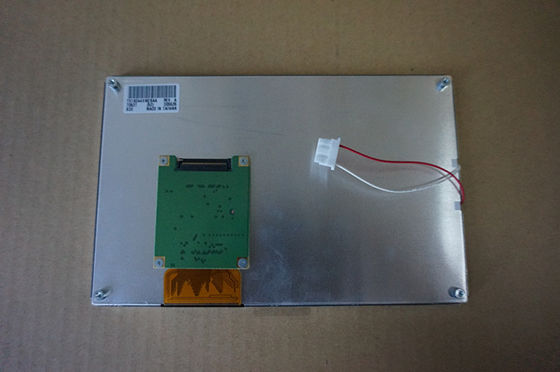

| Montowanie: | Z tyłu otwory montażowe (4-M2) na słupie | |||
| Inne szczegóły: | Waga | Pokrycie panelu | Leczenie | |
| 128 g (typ.) | ||||
| Odwrotne skanowanie: | Tak (U/D, L/R) |
|---|---|
| Frequency Vertical: | 60 Hz |
| Zużycie energii: | 2.06W (typ.) |
| Kontroler czasu (T-CON): | Wbudowany T-CON |
| Charakterystyka lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godzin) | Wymiana lamp |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | 3S9P | Zestaw | 40K (typu) | - | |
| WLED Electrical: | Zasilanie napięciem | Obecna podaż | Władza | |||
| 12.0±0,5V | 108 mA (typ.) | 1.3W (typ.) | ||||
| Cechy interfejsu: | Pozycja | Kierowca podświetlenia | Rodzaj | |||
| - | - Nie, nie. | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 40,0 mm | 3 szpilki | 1 sztuk | BLE-3PINS-ANC | |
| Panel napędowy elektryczny: | Zasilanie napięciem | Obecna podaż | Władza | |||
|---|---|---|---|---|---|---|
| 3.3V (typ.) | 230 mA (typ.) | 0.76W (typ.) | ||||
| Napięcie dla sygnałów wyświetleniowych: | 0≤VIL≤0,2VDD; 0,8VDD≤VIH≤VDD | |||||
| Cechy interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | CMOS (1 ch, 6-bitowy) | Złącze | ||||
| Szczegóły łącznika: | Marka | Model | Górna wysokość | Wielkość szpilki | Ilość | Konfiguracja |
| JAE | FA5B040HP1 | 00,5 mm | 40 szpilów | 1 sztuk | ||
Z punktu widzenia szczegółów mechanicznych ma powierzchnię aktywną 152,4 ((W) × 91,44 ((H) mm, rozmiar konturów 165 ((W) × 106 ((H) × 8,3 ((D) mm, rozmiar obszaru widzenia 155,5 ((W) × 93.44 ((H) mmTX18D44VM2BAA może zapewniać jasność wyświetlacza 400 cd/m2 i współczynnik kontrastu przesyłowego 600:1, 70/70/65/65 (typu).) ((CR≥10) (L/R/U/D) kąt widzenia, a czas reakcji wynosi 20 (Typ.) ((Tr+Td) ms. Skala szarości lub jasność podpixelów jest określana za pomocą 6-bitowego sygnału w skali szarości dla każdej kropki, co daje paletę 262K kolorów,również z wydajnością gamy kolorów 45% (NTSC)Ten produkt przyjął 3S9P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 40K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.TX18D44VM2BAA wykorzystuje CMOS (1 ch, 6-bitowy) jako systerm wejściowy sygnału, który jest podłączony przez 40 pinów z napięciem zasilania 3,3 V (typu.).
