Szczegóły Produktu:
|

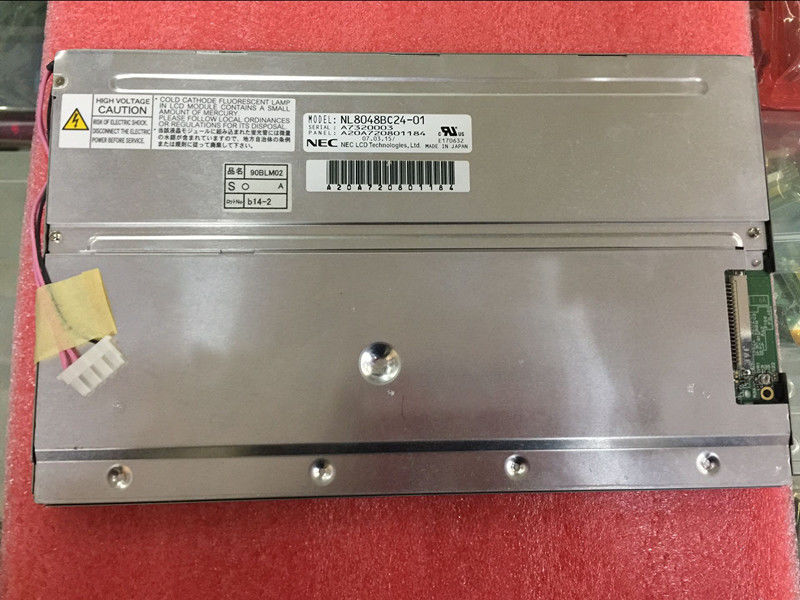

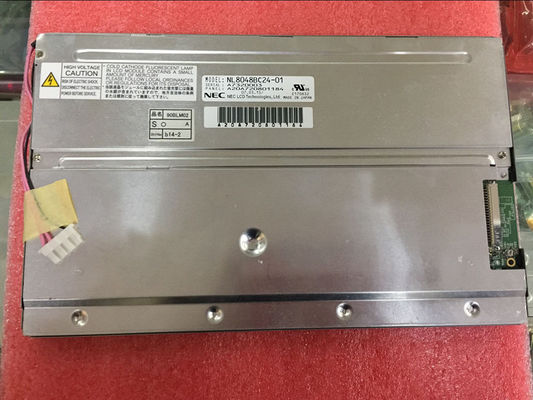

| Numer modelu: | NL8048BC24-01 | break: | NEC |
|---|---|---|---|
| rozmiar: | 9 cali | Rozkład: | 800 × 480RGB |
| Jasność: | 400 cd / m2 | Rodzaj lampy: | CCFL |
| Zakres temperatury: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70 ° C; Storage Tempe | ||
| High Light: | 9-calowy wyświetlacz NLT NEC TFT,400CD / M2 NEC TFT,400CD / M2 LCM TFT |
||
| Podstawowa informacja : | Marka panelu |  |
Model panelu | NL8048BC24-01 |
|---|---|---|---|---|
| Rozmiar przekątnej | 9,0 " | Podanie |
|
|
| Typ panelu | a-Si TFT-LCD, LCM | Alias modelu | - | |
| Niezawodność: | Temperatura pracy | -20 ~ 70 ° C | Temperatura przechowywania | -30 ~ 80 ° C |
| Stan RoHS | |
Ocena wibracji | 2,0 G (19,6 m / s²) |
| Funkcje pikseli: | Format pikseli | 800 (RGB) × 480 [WVGA] | Plamka | 0,082 × 0,246 mm (poz. × pion.) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,246 × 0,246 mm (poziom × pion) [103PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 196,8 × 118,08 mm (poz. × pion.) | Obszar Bezel | 200,2 × 120,4 mm (poziomo × pion) |
| Outline Dim. | 220,5 × 136,5 mm (poz. × pion.) | Głębokość konturu | 10,5 ± 0,5 mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 15: 9 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Boczne otwory montażowe (4-M2) na lewej, prawej ramce | |||
| Inne funkcje : | Waga | 365/400 g (typ./maks.) | Powierzchnia | Przezroczysta, twarda powłoka (3H) |
| Podstawowe informacje : | Jasność | 400 cd / m² (typ.) | Współczynnik kontrastu | 600: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 80/80/80/60 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 6/19 (typ.) (Tr / Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,313;Wy: 0,329 | Numery kolorów | 262 K / 16,7 M (6 bitów / 6 bitów + Hi-FRC) |
| Temperatura koloru | 6485K | Biała jednolitość | 1,25 / 1,40 (typ./maks.) (5 punktów) |
|
| 1931 Gamlt kolorów: | Stosunek NTSC | 61% | sRGB | 83% pokrycia |
| Adobe RGB | 63% pokrycia | DCI-P3 | 63% pokrycia | |
| Rec.2020 | 45% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Częstotliwość klatek: | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (180 °) |
| Pobór energii : | 5,8 W (typ.) |
| Funkcje podświetlenia: | Kształt lampy | Proste | Typ lampy | CCFL | Dożywotni | 50K (typ.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | Wymienny (90LHS02) | Ilość | 2 szt | Pozycja | Typ światła krawędziowego (górna strona) | |
| Lampa elektryczna: | Wejście napięciowe | 470 V (typ.) | Bieżące wejście | 3,0 / 5,0 / 5,5 mA (min./typ./maks.) | ||
| Częstotliwość | 50/72 KHz (min./maks.) | Napięcie początkowe | 1160 / 1460V (min.) (Ta = + 25 / -20 ℃) | |||
| Konsumpcja | 5,2 W (typ.) |
|||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JST | BHR-04VS-1 | 4,0 mm | 4 kołki | 1 szt | BLL-4PINS-HHNL | |
| Sygnał Systerm: | LVDS (1 kanał, 6/8 bitów) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 V (typ.) | Bieżące wejście | 340/450 mA (typ./maks.) | ||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JAE | FI-SE20P-HFE | 1,25 mm | 20 pinów | 1 szt | LVDS-20P1C8B-180A | |
