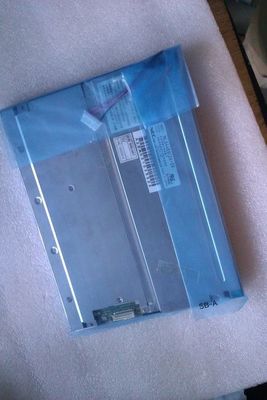

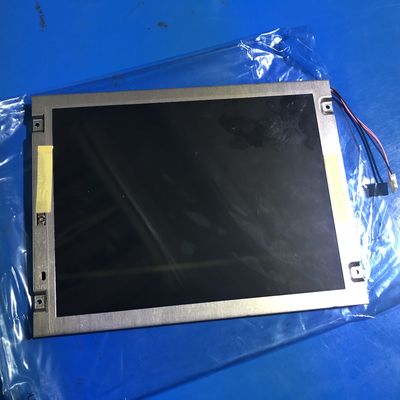

Szczegóły Produktu:
|
| Numer modelu: | NL8060BC21-04 | break: | NEC |
|---|---|---|---|
| rozmiar: | 8,4 CALA | Rozkład: | 800 × 600RGB |
| Jasność: | 400 cd / m2 | Rodzaj lampy: | CCFL |
| Zakres temperatury: | Temperatura przechowywania: -30 ~ 80 ° C Temperatura pracy: -20 ~ 70 ° C | ||
| High Light: | Wyświetlacz CCFL TTL NEC TFT,wyświetlacz 800 × 600RGB NEC TFT,panel 400CD / M2 NEC TFT |
||
| Podstawowe informacje : | Nazwa handlowa | Nazwa modelu | Rodzaj | Alias modelu |
|---|---|---|---|---|
 |
NL8060BC21-04 | a-Si TFT-LCD, LCM | - | |
| Maksymalne oceny: | RoHS | temperatura robocza | Temperatura przechowywania | Poziom wibracji |
|
-20 ~ 70 ° C | -30 ~ 80 ° C | 2,0 G (19,6 m / s²) |
| Rozmiar ekranu : | 8,4 " | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 800 (RGB) × 600, SVGA | Pionowy pasek RGB | 0,071 × 0,213 mm | 0,213 × 0,213 mm [119PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 170,4 x 127,8 mm | 174,0 × 131,4 mm | 200 × 152 mm | 10,5 ± 0,5 mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 330 / 350g (typ./maks.) | - | Przezroczysta, twarda powłoka (3H) | ||
| Otwory i wsporniki: | Otwory montażowe do twarzy (4-Ф2,8) na lewej, prawej ramce | |||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 400 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 600: 1 (typ.) (Przepuszczalny) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 80/80/80/60 (typ.) (CR≥10) |
6/19 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 40% | 56% | 42% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 41% | 30% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1,25 / 1,40 (typ./maks.) (5 punktów) |
||
| Częstotliwość odświeżania : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (180 °) |
| Pobór energii : | 5,5 W (typ.) |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość |
Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | - | 2 szt | Proste | Wymienny (84LHS06) | |
| CCFL elektryczne: | Napięcie wejściowe | Prąd wejściowy | Pobór energii |
|||
| 435 V (typ.) | 3,0 / 5,0 / 5,5 mA (min./typ./maks.) | |||||
| Częstotliwość robocza | Napięcie rozruchowe | |||||
| 45/60 kHz (min./maks.) | 1050 / 1250V (min.) (Ta = + 25 / -10 ℃) | |||||
| Funkcje interfejsu: | Stan sterownika CCFL | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| JST | BHR-04VS-1 | 1 szt | 4 kołki | 4,0 mm | BLL-4PINS-HHNL | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 3,3 / 5,0 V (typ.) (VCC) | 360 / 235mA (typ.) (ICC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,3VCC;0,7 VCC≤VIH≤VCC | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| CMOS (1 kanał, 6 bitów) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| HRS | DF9C-41P-1V | 1 szt | 41 pinów | 1,0 mm | DRGB-41P1C6B-010B | |
