Szczegóły Produktu:
|

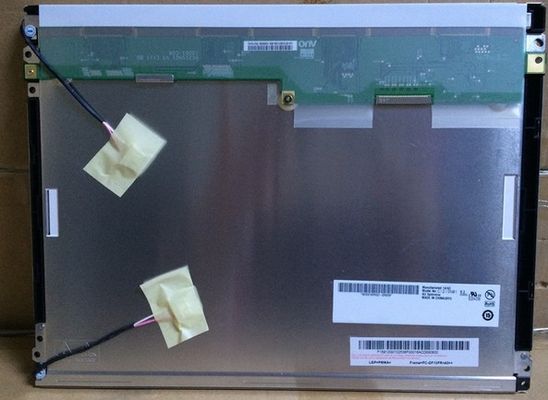

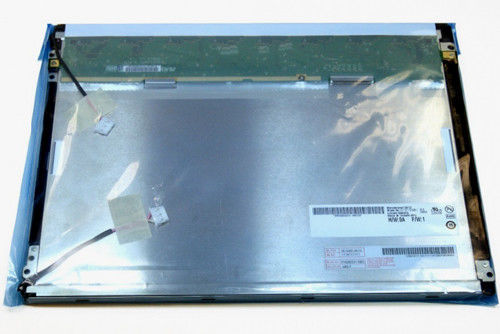

| Numer modelu: | G121SN01 V0 | break: | AUO |
|---|---|---|---|
| rozmiar: | 12,1 cala | Rozkład: | 800 × 600 RGB |
| Jasność: | 400 cd / m2 | Zakres temperatury: | Operating Temp.: -10 ~ 65 °C ; Temperatura pracy.: -10 ~ 65 ° C; Storage Temp.: -30 |
| High Light: | 6-bitowy panel LCD TFT,przemysłowy ekran LCD LVDS |
||
| Podstawowa informacja : | Marka panelu |  |
Model panelu | G121SN01 V0 |
|---|---|---|---|---|
| Rozmiar przekątnej | 12,1 cala | Podanie |
|
|
| Typ panelu | a-Si TFT-LCD, LCM | Alias modelu | G121SN01 wersja.0 | |
| Niezawodność: | Temperatura pracy | -10 ~ 65 ° C | Temperatura przechowywania | -30 ~ 70 ° C |
| Stan RoHS | |
Ocena wibracji | 1,5 G (14,7 m / s²) |
| Funkcje pikseli: | Format pikseli | 800 (RGB) × 600 [SVGA] | Plamka | 0,1025 × 0,3075 mm (poz. × pion.) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,3075 × 0,3075 mm (poziom × pion) [82PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 246 × 184,5 mm (poz. × pion.) | Obszar Bezel | 249,05 × 188,3 mm (poz. × pion.) |
| Outline Dim. | 279 × 209 mm (poziom × pion) | Głębokość konturu | 11,0 (maks.) Mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 4: 3 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Otwory montażowe do twarzy (6-Φ3,4, 1-R1.7) na lewej i prawej ramce | |||
| Inne funkcje : | Waga | 660 g (typ.) | Powierzchnia | Antyodblaskowe |
| Podstawowe informacje : | Jasność | 400 cd / m² (typ.) | Współczynnik kontrastu | 500: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 70/70/60/50 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | godzina 12 | Czas odpowiedzi | 10/25 (typ.) (Tr / Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,313;Wy: 0,329 | Numery kolorów | 262 KB (6 bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | - | |
| 1931 Gamlt kolorów: | Stosunek NTSC | 59% | sRGB | 81% pokrycia |
| Adobe RGB | 62% pokrycia | DCI-P3 | 61% pokrycia | |
| Rec.2020 | 44% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Częstotliwość klatek: | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (180 °) |
| Pobór energii : | 7,3 W (typ.) |
| Funkcje podświetlenia: | Kształt lampy | Proste | Typ lampy | CCFL | Dożywotni | 50K (min.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 2 szt | Pozycja | Typ światła krawędziowego (góra i dół) | |
| Lampa elektryczna: | Wejście napięciowe | 499/530 / 595V (Min./Typ./Maks.) | Bieżące wejście | 3,0 / 6,0 / 7,0 mA (min./typ./maks.) | ||
| Częstotliwość | 40/55/85 KHz (Min./Typ./Maks.) | Napięcie początkowe | 970 / 1270V (maks.) (Ta = + 25/0 ℃) | |||
| Konsumpcja | 3,6 / 6,4 / 7,0 W (Min./Typ./Maks.) |
|||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 kołki | 2 szt | BLL-3PINS-HNL | |
| Sygnał Systerm: | LVDS (1 kanał, 6-bitów) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 V (typ.) | Bieżące wejście | 235mA (typ.) | ||
| Konsumpcja | 0,86 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| JAE | FI-SEB20P-HF13E | 1,25 mm | 20 pinów | 1 szt | LVDS-20P1C6B-010F | |

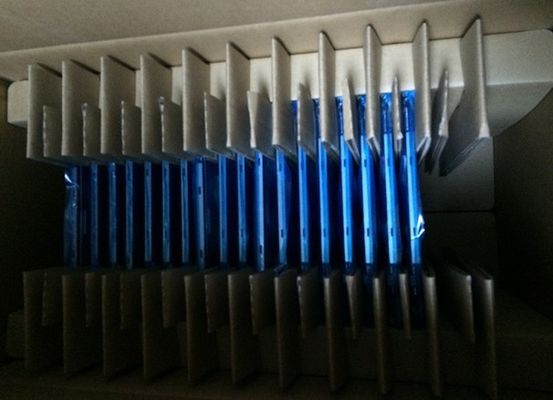

| Opakowanie kartonowe: | Ilość | Waga netto | Rozmiar kartonu (dł. × szer. × wys.) |
|---|---|---|---|
| 20 sztuk / opakowanie | 17 Kg | 576 × 326 × 420 mm |
