Szczegóły Produktu:
|
| Numer modelu: | G104VN01 V0 | break: | AUO |
|---|---|---|---|
| rozmiar: | 10,4 cala | Rozkład: | 640 x 480RGB |
| Jasność: | 450 cd / m2 | Zakres temperatury: | Temperatura przechowywania: -30 ~ 85 ° C Temperatura pracy: -30 ~ 85 ° C |
| High Light: | 6-bitowy panel LCD TFT,przemysłowy ekran LCD LVDS |
||
| Podstawowe informacje : | Marka | Model | Rodzaj | Alias modelu |
|---|---|---|---|---|
 |
G104VN01 V0 | a-Si TFT-LCD, LCM | G104VN01 wersja.0 | |
| Niezawodność: | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
|
-30 ~ 85 ° C | -30 ~ 85 ° C | - |
| Rozmiar panelu: | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 640 (RGB) × 480, VGA | Pionowy pasek RGB | 0,110 × 0,330 mm | 0,330 × 0,330 mm [76PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 211,2 × 158,4 mm | 214,8 × 162,4 mm | 243 × 176,6 mm | 11,4 ± 0,5 mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 (szer .: wys.) | Typ krajobrazu | ||
| Utrwalenie: | Otwory montażowe do twarzy (3-Φ3,5, 1-R1.75) na lewej, prawej ramce | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 490 g (typ.) | Antyodblaskowa, twarda powłoka (3H) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 450 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 700: 1 (typ.) (Przepuszczalny) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 80/80/60/80 (typ.) (CR≥10) | Godzina szósta | 20/10 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6638K | 262 KB (6 bitów) | X: 0,310;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 45% | 62% | 47% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 46% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Wahania luminancji: | 1,33 (maks.) (5 punktów) |
||
| Pobór energii : | 6,7 W (typ.) |
|---|---|
| Częstotliwość wyświetlania klatek : | 60 Hz |
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 300/330 mA (typ.) (ICC) | 3,3 / 5,0 V (typ.) (VCC) | 1,00 / 1,10 W (typ. / Maks.) | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,3VDD;0,7VDD≤VIH≤VDD | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | CMOS (1 kanał, 6 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| HRS | DF9B-31P-1V | 1 szt | 1,0 mm | 31 pinów | DRGB-31P1C6B-010K | |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość |
Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | Proste | 2 szt | 50 KB (typ.) | Wymienny | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja |
|||
| 4,5 / 6,0 / 7,0 mA (min./typ./maks.) | 490 ± 50 V. | 5,88 W (typ.) | ||||
| Napięcie włączenia | Częstotliwość lampy | |||||
| 890 / 1110V (maks.) (Ta = + 25/0 ℃) | 40/50/60 KHz (Min./Typ./Maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
|
Złącze | Nie | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JST | BHR-03VS-1 | 2 szt | 4,0 mm | 3 kołki | BLL-3PINS-HNL | |

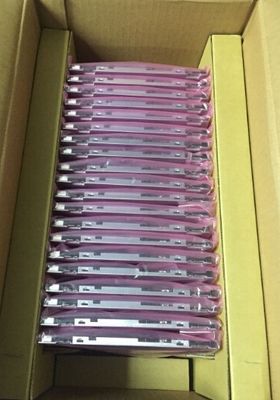

| Opakowanie kartonowe: | Ilość | Waga | Wielkość kartonu |
|---|---|---|---|
| 20 sztuk / opakowanie | - | - |
