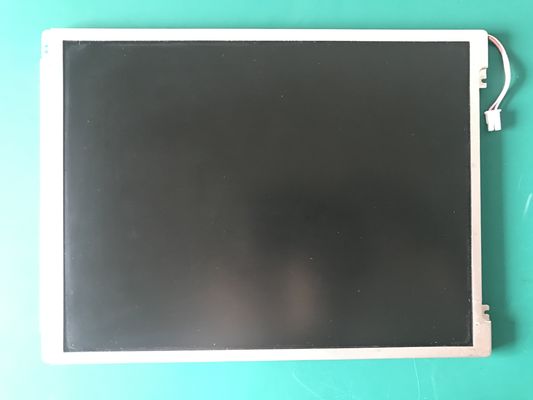

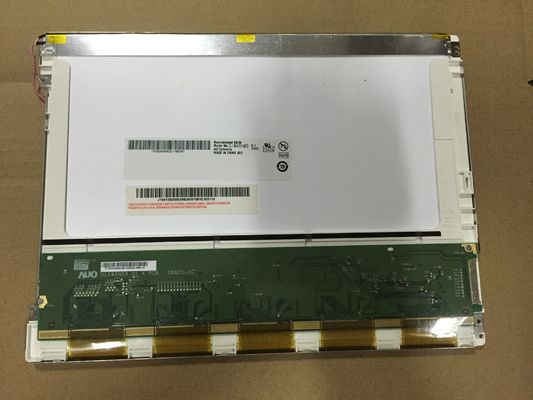

Szczegóły Produktu:
|
| Numer modelu: | G104SN03 V0 | break: | AUO |
|---|---|---|---|
| rozmiar: | 10,4 cala | Rozkład: | 800 × 600 RGB |
| Jasność: | 230CD / M2 | Zakres temperatury: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 |
| High Light: | 6-bitowy panel LCD TFT,przemysłowy ekran LCD LVDS |
||
| Podstawowe informacje : | Marka | Model | Rodzaj | Alias modelu |
|---|---|---|---|---|
 |
G104SN03 V0 | a-Si TFT-LCD, LCM | G104SN03 wersja.0 | |
| Niezawodność: | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
|
0 ~ 50 ° C | -20 ~ 60 ° C | - |
| Rozmiar panelu: | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 800 (RGB) × 600, SVGA | Pionowy pasek RGB | 0,088 × 0,264 mm | 0,264 × 0,264 mm [96PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 211,2 × 158,4 mm | 215,0 × 162,0 mm | 236 × 174,3 mm | 5,6 ± 0,3 mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 (szer .: wys.) | Typ krajobrazu | ||
| Utrwalenie: | Otwory montażowe do twarzy (4-Φ2,5, 2-R1.25) na lewej, prawej ramce | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 280g (typ.) | Antyodblaskowa, twarda powłoka (3H) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 230 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 500: 1 (typ.) (Przepuszczalny) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 60/60/35/65 (typ.) (CR≥10) | - | 10/25 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6116K | 262 KB (6 bitów) | X: 0,320;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 49% | 65% | 51% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Wahania luminancji: | 1,33 (maks.) (13 punktów) |
||
| Pobór energii : | 3,3 W. |
|---|---|
| Częstotliwość wyświetlania klatek : | 60 Hz |
| Skanowanie wsteczne: | Nie |
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 260/310 mA (typ./maks.) | 3,3 V (typ.) | 0,76 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | LVDS (1 kanał, 6-bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| HRS | DF19K-20P-1H | 1 szt | 1,0 mm | 20 pinów | LVDS-20P1C6B-070A | |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość |
Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | Proste | 1 szt | 20K (typ.) | - | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja |
|||
| 3,0 / 4,5 / 5,5 mA (min./typ./maks.) | 560 ± 50 V. | 2,52 W (typ.) | ||||
| Napięcie włączenia | Częstotliwość lampy | |||||
| 800/1050 V (maks.) (Ta = + 25/0 ℃) | 60 kHz (typ.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | Nie | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JST | BHSR-02VS-1 | 1 szt | 3,5 mm | 2 kołki | BLL-2PINS-HL | |
| Opakowanie kartonowe: | Ilość | Waga | Wielkość kartonu |
|---|---|---|---|
| 30 sztuk / opakowanie | 13 kg | 448 × 402 × 350 mm (dł. × szer. × wys.) |
