Szczegóły Produktu:
|

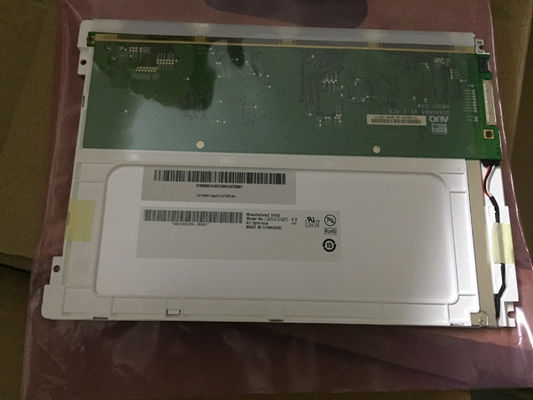

| Numer modelu: | G084SN05 V904 | break: | AUO |
|---|---|---|---|
| rozmiar: | 8,4 CALA | Rozkład: | 800 × 600 RGB |
| Jasność: | 450 cd / m2 | Zakres temperatury: | Operating Temp.: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Temp.: -30 |
| High Light: | 6-bitowy panel LCD TFT,przemysłowy ekran LCD LVDS |
||
| Podstawowe informacje : | Producent | Model panelu | Typ panelu | Alias |
|---|---|---|---|---|
 |
G084SN05 V904 | a-Si TFT-LCD, LCM | - | |
| Środowisko: | Stan RoHS | Temperatura pracy | Temperatura przechowywania | Poziom wibracji |
|
-30 ~ 80 ° C | -30 ~ 80 ° C | - |
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 450 (typ.) | 80/80/80/60 (typ.) (CR≥10) | 20/10 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 600: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6638K | 262 K / 16,2 M (6 bitów / 6 bitów + FRC) | X: 0,310;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 52% | 72% | 54% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała wariacja: | 1,33 / 1,43 (typ./maks.) (9 punktów) |
||
| Rozmiar panelu: | 8,4 " | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 (RGB) × 600 [SVGA] | Pionowy pasek RGB | 0,213 × 0,213 [119PPI] | 0,071 × 0,213 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 170,4 (poz.) × 127,8 (pion.) | 174,15 (poz.) × 131,2 (pion.) | 203 (poz.) × 142,5 (pion.) | 8,0 (Typ.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Montaż: | Otwory montażowe do twarzy (2-Φ3,0, 2-R1,5) na lewej, prawej ramce | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 250g (typ.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Skanowanie wsteczne: | Tak (U / D, L / R) |
|---|---|
| Częstotliwość pionowa: | 60 Hz |
| Pobór energii : | 2,94 W (typ.) |
| Cechy lampy: | Rodzaj | Pozycja | Ilość |
Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego (dolna strona) | - | - | 50 tys. (Min.) | Wymienny | |
| WLED Electrical: | Napięcie zasilające | Obecnie zaopatrzenie | Moc |
|||
| 19,6 / 20,4 V (typ./maks.) | 43 mA (typ.) | 1,76 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Ze sterownikiem LED | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| E&T | 3808K-F04N-02R | 1,25 mm | 4 kołki | 1 szt | ||
| Sterownik elektryczny: | Napięcie zasilające | Obecnie zaopatrzenie | Pobór energii | |||
| 10,8 / 12,0 / 12,6 V (Min./Typ./Maks.) | 0,17 A (typ.) | 2,04 / 2,14 W (typ. / Maks.) | ||||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 270/330 mA (typ./maks.) | 0,9 / 1,2 W (typ. / Maks.) | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 kanał, 6/8 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | DF19LA-20P-1H | 1,0 mm | 20 pinów | 1 szt | LVDS-20P1C8B-140A | |
| Opakowanie: | Ilość | Waga | Rozmiar pudełka |
|---|---|---|---|
| 30 sztuk / opakowanie | 12 kg | 405 × 328 × 301 mm (dł. × szer. × wys.) |
