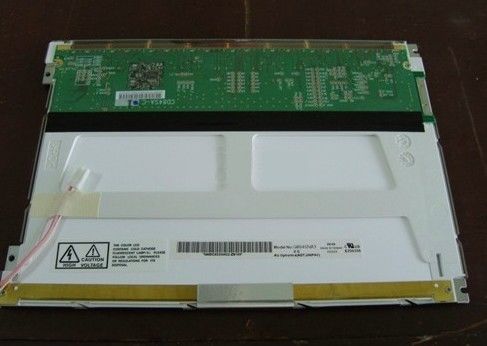

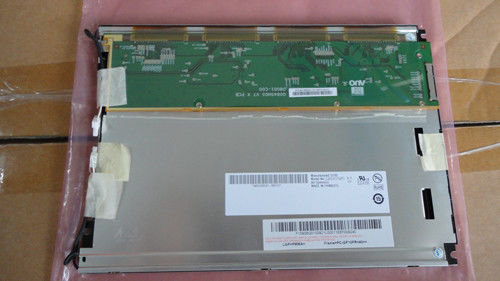

Szczegóły Produktu:
|
| Numer modelu: | G084SN03 V1 | break: | AUO |
|---|---|---|---|
| rozmiar: | 8,4 CALA | Rozkład: | 800 × 600 RGB |
| Jasność: | 250 cd / m2 | Zakres temperatury: | Operating Temp.: -30 ~ 85 °C ; Temperatura pracy: -30 ~ 85 ° C; Storage Temp.: -30 |
| High Light: | Przemysłowy ekran LCD LVDS,przepuszczalny AUO TFT LCD |
||
| Podstawowe informacje : | Marka | Model | Rodzaj | Alias modelu |
|---|---|---|---|---|
 |
G084SN03 V1 | a-Si TFT-LCD, LCM | G084SN03 V.1 | |
| Niezawodność: | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
|
-30 ~ 85 ° C | -30 ~ 85 ° C | - |
| Rozmiar panelu: | 8,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 800 (RGB) × 600, SVGA | Pionowy pasek RGB | 0,071 × 0,213 mm | 0,213 × 0,213 mm [119PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 170,4 x 127,8 mm | 173,8 × 131,2 mm | 203 × 142,5 mm | 6,0 (maks.) Mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 (szer .: wys.) | Typ krajobrazu | ||
| Utrwalenie: | Otwory montażowe do twarzy (2-Φ3,0, 2-R1,5) | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 200 ± 10g | Antyodblaskowa, twarda powłoka (3H) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 250 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 600: 1 (typ.) (Przepuszczalny) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 80/80/80/60 (typ.) (CR≥10) | godzina 12 | 20/10 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6638K | 262 K / 16,2 M (6 bitów / 6 bitów + FRC) | X: 0,310;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 46% | 64% | 48% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 48% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Wahania luminancji: | 1,43 (maks.) (9 punktów) |
||
| Częstotliwość wyświetlania klatek : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 300 / 330mA (typ./maks.) | 3,3 V (typ.) | 1 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | LVDS (1 kanał, 6/8 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| STM | MSB24013P20 | 1 szt | 1,0 mm | 20 pinów | LVDS-20P1C8B-140A | |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość |
Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (dolna strona) | - | 1 szt | 30 tys. (Min.) | Wymienny | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja |
|||
| 3,0 / 4,6 / 7,0 mA (min./typ./maks.) | 410/460/530 V (Min./Typ./Maks.) | 1,23 / 2,12 / 3,71 W (Min./Typ./Maks.) | ||||
| Napięcie włączenia | Częstotliwość lampy | |||||
| 890 / 1150V (maks.) (Ta = + 25/0 ℃) | 40/50/60 KHz (Min./Typ./Maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | Nie | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JST | BHSR-02VS-1 | 1 szt | 3,5 mm | 2 kołki | BLL-2PINS-HL | |

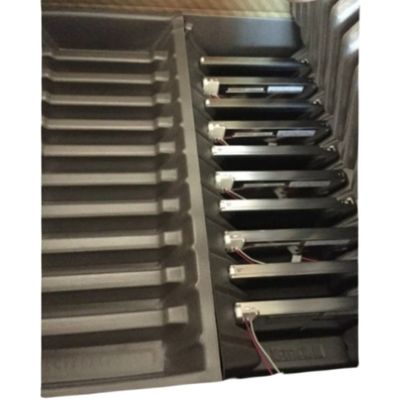

| Opakowanie kartonowe: | Ilość | Waga | Wielkość kartonu |
|---|---|---|---|
| 30 sztuk / opakowanie | 12 kg | 600 × 353 × 210 mm (dł. × szer. × wys.) |
