Szczegóły Produktu:
|

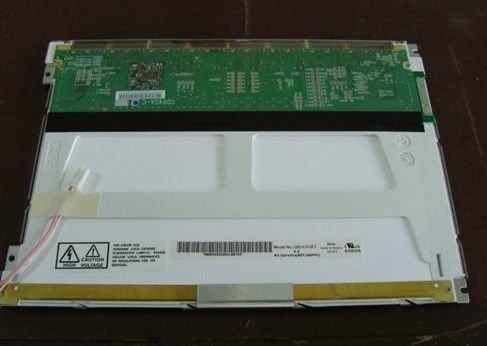

| Numer modelu: | G084SN02 V0 | break: | AUO |
|---|---|---|---|
| rozmiar: | 8,4 CALA | Rozkład: | 800 × 600 RGB |
| Jasność: | 200cd / m2 | Zakres temperatury: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 |
| High Light: | Przemysłowy ekran LCD LVDS,przepuszczalny AUO TFT LCD |
||
| Podstawowe informacje : | Producent | Model panelu | Typ panelu | Alias |
|---|---|---|---|---|
 |
G084SN02 V0 | a-Si TFT-LCD, LCM | G084SN02 wersja.0 | |
| Środowisko: | Stan RoHS | Temperatura pracy | Temperatura przechowywania | Poziom wibracji |
|
0 ~ 50 ° C | -20 ~ 60 ° C | - |
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 200 (typ.) | 65/65/65/45 (typ.) (CR≥10) | 10/25 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| godzina 12 | TN, normalnie biały, przepuszczalny | 500: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6638K | 262 KB (6 bitów) | X: 0,310;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 48% | 66% | 50% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 49% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała wariacja: | 1,60 (maks.) (9 punktów) |
||
| Rozmiar panelu: | 8,4 " | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 (RGB) × 600 [SVGA] | Pionowy pasek RGB | 0,213 × 0,213 [119PPI] | 0,071 × 0,213 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 170,4 (poz.) × 127,8 (pion.) | 173,8 (poziom) × 131,2 (pion) | 198,2 (poz.) × 143,6 (pion.) | 7,6 (maks.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Montaż: | Otwory montażowe do twarzy (4-Φ3,0) | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 210 ± 10g | - | - | ||
| Skanowanie wsteczne: | Nie |
|---|---|
| Częstotliwość pionowa: | 60 Hz |
| Pobór energii : | 3,3 W (typ.) |
| Cechy lampy: | Rodzaj | Pozycja | Ilość |
Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (dolna strona) | 1 szt | - | 20K (typ.) | - | |
| CCFL elektryczne: | Napięcie zasilające | Obecnie zaopatrzenie | Moc |
|||
| 490 ± 49 V. | 3,0 / 4,6 / 6,0 mA (min./typ./maks.) | 2,3 W (typ.) | ||||
| Częstotliwość robocza | Napięcie początkowe | |||||
| 50/60/80 KHz (Min./Typ./Maks.) | 820/1070 V (maks.) (Ta = + 25/0 ℃) | |||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| JST | BHSR-02VS-1 | 3,5 mm | 2 kołki | 1 szt | BLL-2PINS-HL | |
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 230mA (typ.) | 0,76 W (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | LVDS (1 kanał, 6-bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | DF19K-20P-1H | 1,0 mm | 20 pinów | 1 szt | LVDS-20P1C6B-070A | |

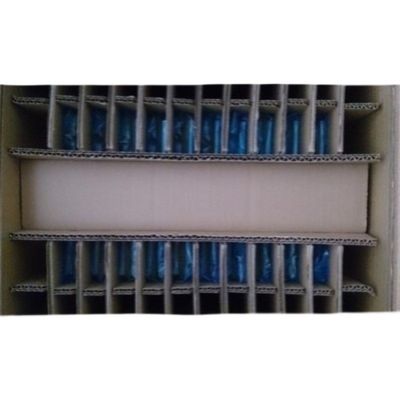

| Opakowanie: | Ilość | Waga | Rozmiar pudełka |
|---|---|---|---|
| 30 sztuk / opakowanie | - | 600 × 353 × 210 mm (dł. × szer. × wys.) |
