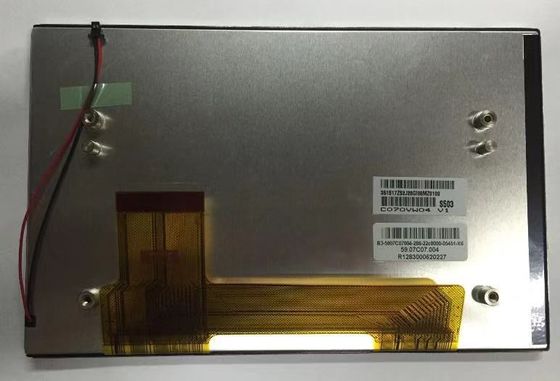

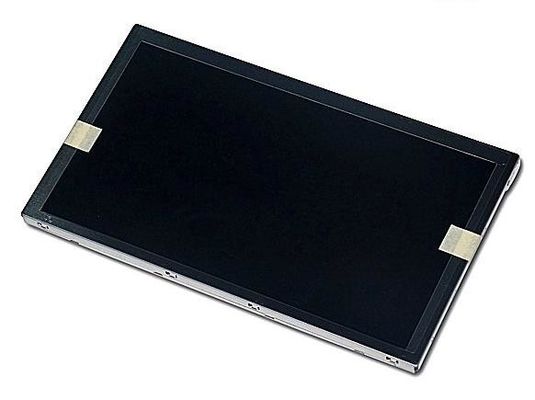

Szczegóły Produktu:
|
| Numer modelu: | C070VW04 V1 | Marka: | AUO |
|---|---|---|---|
| Wielkość: | 7 cali | Rozstrzygnięcie: | 800×480 RGB |
| Jasność: | 450 cd/m2 | Zakres temperatury: | Temperatura przechowywania: -40 ~ 95 °C Temperatura pracy: -30 ~ 85 °C |
| Kąt widzenia: | 80/80/80/80 (typowo) (CR≥10) | ||
| Podkreślić: | Przemysłowy ekran LCD LVDS,przepuszczalny AUO TFT LCD |
||
| Podstawowe informacje: | Marka | Model | Rodzaj | Model alias |
|---|---|---|---|---|
| C070VW04 V1 | a-Si TFT-LCD, LCM | C070VW04 V.1 | ||
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
| -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) |
| Rozmiar panelu: | 70,0 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 800 ((RGB) × 480, WVGA | Wyróżnienie: | 00,0635×0,1905 mm | 00,1905 × 0,1905 mm [133PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 1520,4 × 91,44 mm | 1540,2 × 93,24 mm | 1640,55 × 105,01 mm | 5.6/12.05 (typ./maks.) mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 159 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Włoki do montażu tylnego (4-M2.6) | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | 145 g (typ.) | Antiglare | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 450 cd/m2 (typ.) | AMVA, zazwyczaj czarny, nadający | 15001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 80/80/80/80 (typ) | Symetria | 10/25 (typ.) ((Tr/Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6261K | 262K (6-bitowe) | X:0.318; Y:0.323 | |
| Zmiana jasności: | 1.25 (maks.) ((9 punktów) | ||
| Zużycie energii: | 4.75W (typ.) |
|---|---|
| Szybkość obrazu: | 60 Hz |
| Odwrotne skanowanie: | - Nie, nie. |
| Kontroler czasu (T-CON): | Wbudowany T-CON |
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 6.7/26.0/0.15/0.2mA (typ.) ((IDD/IAIDD/IGH/IGL) | 3.2/12.5/15.0/-9.0V (typ.) ((VDD/AVDD/VGH/VGL) | - | ||||
| Napięcie dla sygnałów wyświetleniowych: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| - | FPC | RGB równoległy (1 ch, 6-bitowy) | ||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| 1 sztuk | 00,5 mm | 50 szpilów | ||||
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota | Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | Zestaw | 4S3P | 10K (min.) | - | |
| WLED Electrical: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 80/90mA (typ./maks.) | 14/16V (typ./maks.) | |||||
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca WLED | |||
| - | Złącze | - Nie, nie. | ||||
| Szczegóły interfejsu | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| JST | SHR-02V-BK-B | 1 sztuk | 10,0 mm | 2 szpilki | BLE-2PINS-AC | |
| Opakowanie Karton: | Kwota | Waga | Wielkość pudełka |
|---|---|---|---|
| 40 sztuk / pudełko | 15 kg | 520×340×250 mm (L×W×H) |
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 152,4 ((W) × 91,44 ((H) mm, rozmiar konturów 164,55 ((W) × 105,01 ((H) × 12,05 ((D) mm, rozmiar obszaru widzenia 154.2 ((W) × 93.24 ((H) mm, z obróbką powierzchniową Antiglare, waga netto 145g (typ.). Jako produkt AMVA, Normalnie Czarny, Transmissive LCM, C070VW04 V1 może zapewnić jasność wyświetlacza 450 cd/m2 1500:1 współczynnik kontrastu transmisywnego, 80/80/80/80 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia w symetrii i czas reakcji 10/25 (typ.) ((Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą 6-bitowego sygnału szarości dla każdej kropkiProdukt ten przyjął 4S3P WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 10K godzin,dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia. C070VW04 V1 wykorzystuje RGB równoległy (1 ch, 6-bitowy) jako systerm wejściowy sygnału, który jest połączony przez 50 pinów FPC z napięciem zasilania 3,2/12,5/15,0/-9,0 V (typu.) ((VDD/AVDD/VGH/VGL).
