Szczegóły Produktu:
|

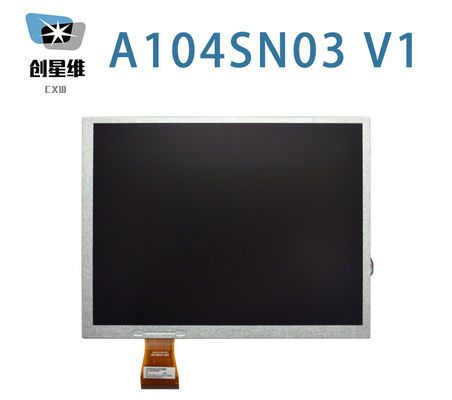

| Numer modelu: | A104SN03 V1 | break: | AUO |
|---|---|---|---|
| rozmiar: | 10,4 cala | Rozkład: | 800 × 600 RGB |
| Jasność: | 350 cd / m2 | Zakres temperatury: | Operating Temp.: -10 ~ 60 °C ; Temperatura pracy.: -10 ~ 60 ° C; Storage Temp.: -20 |
| High Light: | 50% panel NTSC TFT LCD,wyświetlacz LCD AUO WLED LVDS |
||
| Podstawowa informacja : | Marka panelu |  |
Model panelu | A104SN03 V1 |
|---|---|---|---|---|
| Rozmiar przekątnej | 10,4 cala | Podanie |
|
|
| Typ panelu | a-Si TFT-LCD, LCM | Alias modelu | A104SN03 V.1 | |
| Niezawodność: | Temperatura pracy | -10 ~ 60 ° C | Temperatura przechowywania | -20 ~ 70 ° C |
| Stan RoHS | |
Ocena wibracji | - |
| Funkcje pikseli: | Format pikseli | 800 (RGB) × 600 [SVGA] | Plamka | 0,088 × 0,264 mm (poziom × pion) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Pixel Pitch | 0,264 × 0,264 mm (poziom × pion) [96PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 211,2 × 158,4 mm (poziomo × pion) | Obszar Bezel | 213,2 × 160,4 mm (poz. × pion.) |
| Outline Dim. | 228,4 × 175,4 mm (poz. × pion.) | Głębokość konturu | 6,2 ± 0,3 mm | |
| Funkcje konspektu: | Form Factor | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Aspect Ratio | 4: 3 (poziom: pion) | Styl kształtu | ||
| Otwory i wsporniki: | Bez | |||
| Inne funkcje : | Waga | 400 ± 20g | Powierzchnia | Antyodblaskowa, twarda powłoka (3H) |
| Podstawowe informacje : | Jasność | 350 cd / m² (typ.) | Współczynnik kontrastu | 500: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 75/75/50/60 (typ.) (CR≥10) | Tryb optyczny | TN, normalnie biały, przepuszczalny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 30 (typ.) (Tr + Td) (ms) | |
| Wydajność kolorów: | Chromatyczność | Wx: 0,330;Wy: 0,350 | Numery kolorów | 262 KB / 16,2 MB (6 bitów / 6 bitów + dithering) |
| Temperatura koloru | 5598K | Biała jednolitość | 1,25 / 1,33 (typ./maks.) (9 punktów) |
|
| 1931 Gamlt kolorów: | Stosunek NTSC | 52% | sRGB | 68% pokrycia |
| Adobe RGB | 53% pokrycia | DCI-P3 | 53% pokrycia | |
| Rec.2020 | 39% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Częstotliwość klatek: | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Nie |
| Pobór energii : | 3,4 W (maks.) |
| Kontroler czasu (T-CON): | Wbudowany T-CON |
| Funkcje podświetlenia: | Kształt lampy | Szyk | Typ lampy | WLED | Dożywotni | 10K (min.) (Godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | Nie | Ilość | 3S12P | Pozycja | Typ światła krawędziowego | |
| Lampa elektryczna: | Wejście napięciowe | 8,8 / 10,0 / 10,7 V (Min./Typ./Maks.) | Bieżące wejście | 300 mA (typ.) | ||
| Konsumpcja | 3,0 / 3,21 W (typ. / Maks.) |
|||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| DOŁĄCZ DO TEKU | JT1025-1021 | 2 kołki | 1 szt | BLE-2PINS-AC | ||
| Sygnał Systerm: | TTL (1 kanał, 6/8 bitów) + SPI | Napięcie logiczne | GND≤VIL≤0,3VCC;0,7 VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny: | Wejście napięciowe | 3,3 / 11/15 / -7V (typ.) (VCC / AVDD / VGH / VGL) | Bieżące wejście | 10/24 / 0,4 / -0,4 (typ.) (ICC / IDD / IGH / IGL) | ||
| Konsumpcja | 0,43 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | FPC | Pozycja | - | ||
| Szczegóły FPC: | Marka | Model | Pin Pitch | Szpilki | Ilość | Konfiguracja |
| 0,5 mm | 60 pinów | 1 szt | ||||
| Opakowanie kartonowe: | Ilość | Waga netto | Rozmiar kartonu (dł. × szer. × wys.) |
|---|---|---|---|
| 20 sztuk / opakowanie | 11,0 kg | 483 × 296 × 355 mm |
