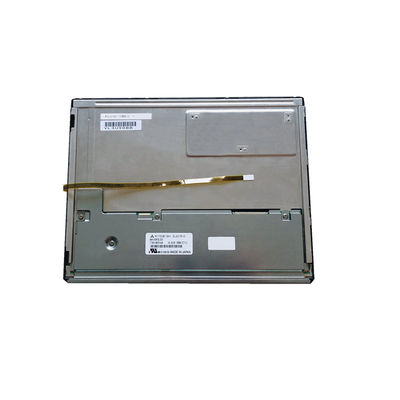

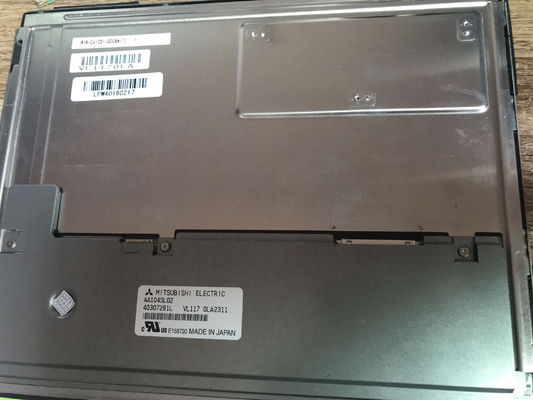

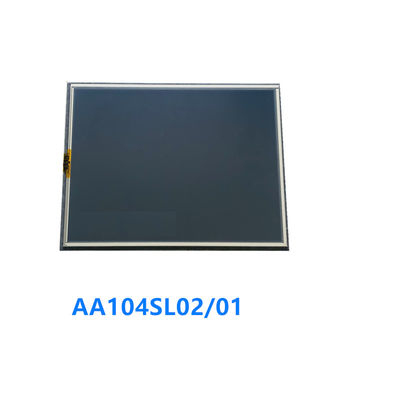

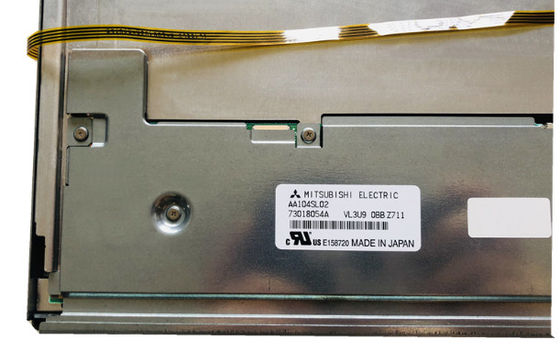

Szczegóły Produktu:
|
| Numer modelu: | AA104SL02 | Marka: | Mitsubishi |
|---|---|---|---|
| Wielkość: | 10,4 cala | Rozstrzygnięcie: | 800(RGB)×600 (SVGA) 96PPI |
| Jasność: | 700 cd/m² (typowo) | Zakres temperatury: | Temperatura przechowywania: -30 ~ 80 °C |
| Podkreślić: | Wyświetlacz LCD WLED FSTN,przemysłowy wyświetlacz TFT WLED |
||
| Podstawowe informacje: | Marka | Model | Rodzaj | Model alias |
|---|---|---|---|---|
 |
AA104SL02 | a-Si TFT-LCD, LCM | - | |
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Rozmiar panelu: | 100,4 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 800 ((RGB) × 600, SVGA | Wyróżnienie: | 00,088 × 0,264 mm | 00,264 × 0,264 mm [96PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 211.2×158,4 mm | 2150,4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 43 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Otwory mocowania bocznego (4-M3) na lewym, prawym ramie | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | 465 g (typ.) | Powierzchnia przeciwbłyskowa, twarda powłoka (3H) | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 700 cd/m2 (typ.) | TN, zazwyczaj biały, nadający | 7001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 80/80/80/60 (typ) | O szóstej | 4/12 (typ) ((Tr/Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6485K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 41% | 58% | 43% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 43% | 31% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Zmiana jasności: | 1.30 (maks.) ((5 punktów) |
||
| Wydajność: | Typ 3D | Widoczność na zewnątrz | Odbicie |
| - | Czytelne w świetle słonecznym | ||
| Zużycie energii: | 5.2W (typ.) | |
|---|---|---|
| Szybkość obrazu: | 60 HzOdwrotne skanowanie:
| Tak (180°) |
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 300/430 mA (typ./maks.) | 3.3V (typ.) | - | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| - | Złącze | LVDS (1 ch, 6/8-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| I-PEX | 20186-020E-11F | 1 sztuk | 10,25 mm | 20 szpilów | Wymagania w zakresie bezpieczeństwa | |
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota |
Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | - | - | 100K ((Typowy.) | - | |
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca WLED | |||
| - | Złącze | Z LED Driver | ||||
| Szczegóły interfejsu | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilkiH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JAE | FI-S6P-HFE | 1 sztuk | 10,25 mm | 6 szpilów | ||
| Kierowca elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 310 mA (typ.) | 12.0±1.2V | |||||
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 211.2 ((W) × 158.4 ((H) mm, rozmiar konturów 230 ((W) × 180.2 ((H) × 10 ((D) mm, rozmiar obszaru widzenia 215.4 ((W) × 161.8(H) mm, z obróbką powierzchniową Antiglare, twarda powłoka (3H), masa netto 465g (typ.). Jako TN, zwykle biały, przepuszczalny produkt LCM, AA104SL02 może zapewnić jasność 700 cd/m2 700:1 współczynnik kontrastu transmisywnego, 80/80/80/60 (typ.) ((CR≥10) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia o godzinie 6 i czas reakcji 4/12 (typ.) ((Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 40% (NTSC).Ten produkt przyjął WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 100K godzinAA104SL02 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów.
