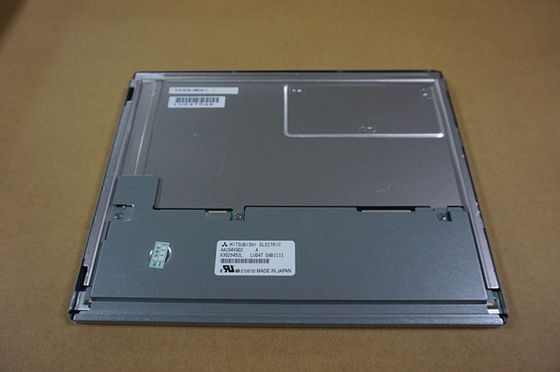

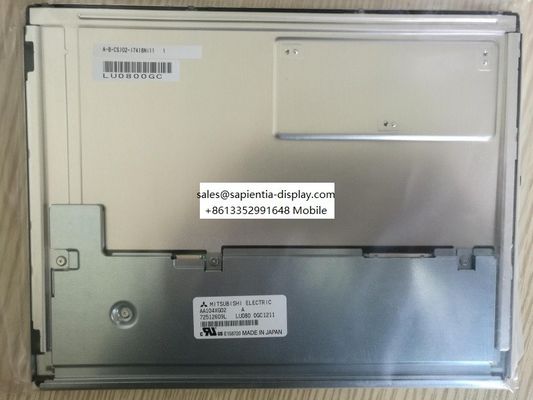

Szczegóły Produktu:
|
| Numer modelu: | AA104XG02 | Marka: | Mitsubishi |
|---|---|---|---|
| Wielkość: | 100,4 cali. | Rozstrzygnięcie: | 1024(RGB)×768, XGA, 123PPI |
| Jasność: | 500 cd/m² (typowo) | Interfejs sygnału: | Złącze LVDS (1 kanał, 6/8 bitów), 20 pinów |
| Kąt widzenia: | 85/85/85/85 (typowo) (CR≥10) | ||
| Podkreślić: | Wyświetlacz LCD WLED FSTN,przemysłowy wyświetlacz TFT WLED |
||
| Podstawowe informacje: | Marka | Model | Rodzaj | Model alias |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Rozmiar panelu: | 100,4 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 1024 ((RGB) × 768, XGA | Wyróżnienie: | 00,0685 × 0,2055 mm | 00,2055×0,2055 mm [123PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 2100,4 × 157,8 mm | 2150,4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 43 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Otwory mocowania bocznego (4-M3) na lewym, prawym ramie | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | 450 g (typ.) | Powierzchnia przeciwbłyskowa, twarda powłoka (3H) | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 500 cd/m2 (typowy) | SWV, zazwyczaj czarny, nadający | 10001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 85/85/85/85 (typ) | Symetria | 12/12 (typ) ((Tr/Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6485K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 50% | 70% | 53% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Zmiana jasności: | 1.30 (maks.) ((5 punktów) | ||
| Zużycie energii: | 5.5W (typ.) |
|---|---|
| Szybkość obrazu: | 60 Hz |
| Odwrotne skanowanie: | Tak (180°) |
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 400/870mA (typ./maks.) | 3.3V (typ.) | - | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| - | Złącze | LVDS (1 ch, 6/8-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| I-PEX | 20186-020E-11F | 1 sztuk | 10,25 mm | 20 szpilów | Wymagania w zakresie bezpieczeństwa | |
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota | Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi | - | - | 100K ((Typowy.) | - Nie, nie. | |
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca WLED | |||
| - | Złącze | Z LED Driver | ||||
| Szczegóły interfejsu | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| JAE | FI-S6P-HFE | 1 sztuk | 10,25 mm | 6 szpilów | ||
| Kierowca elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 350/430mA (typ./maks.) | 12.0±1.2V | |||||
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 210.4 ((W) × 157.8 ((H) mm, rozmiar konturów 230 ((W) × 180.2 ((H) × 10 ((D) mm, rozmiar obszaru widzenia 215.4 ((W) × 161.8 ((H) mm, z obróbką powierzchniową Antiglare, twarda powłoka (3H), masa netto 450 g (typ.). Jako SWV, zazwyczaj czarny, przepuszczalny produkt LCM,AA104XG02 może zapewnić 500 cd/m2 jasność wyświetlacza 10001:1 współczynnik kontrastu transmisyjnego, kąt widzenia 85/85/85/85 (typu) (CR≥10) (L/R/U/D), najlepszy kierunek widzenia na symetrii i czas odpowiedzi 12/12 (typu) (Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 50% (NTSC).Ten produkt przyjął WLED jako system podświetlenia, który został umieszczony jako typ światła Edge i ma czas pracy 100K godzinAA104XG02 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów z napięciem zasilania 3,3 V (typ.).
