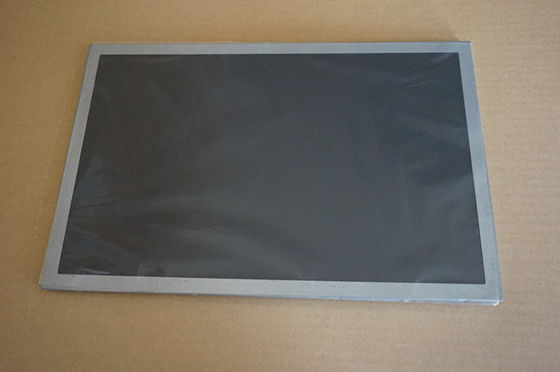

Szczegóły Produktu:
|

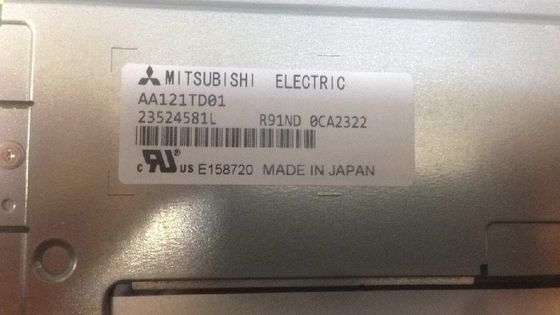

| Numer modelu: | AA121TD01 | Marka: | Mitsubishi |
|---|---|---|---|
| Wielkość: | 12,1 cala | Rozstrzygnięcie: | 1280 ((RGB) × 800 (WXGA) 124PPI |
| Jasność: | 800 cd/m² (typowo) | Zakres temperatury: | Temperatura przechowywania: -30 ~ 80 °C Temperatura pracy: -30 ~ 80 °C |
| Podkreślić: | Wyświetlacz LCD WLED FSTN,przemysłowy wyświetlacz TFT WLED |
||
| Podstawowe informacje: | Marka | Model 1 Kompatybilne | Rodzaj | Model alias |
|---|---|---|---|---|
| AA121TD01 | a-Si TFT-LCD, LCM | T-55592D121J-LW-A-AAN | ||
| Niezawodność: | RoHS | Temperatura pracy | Temperatura przechowywania | Odporność na wibracje |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Rozmiar panelu: | 12.1 cala | |||
|---|---|---|---|---|
| Właściwości pikseli: | Rozstrzygnięcie | Układ pikseli | Dźwięk kropki (W × H) | Wskaźnik rozmiaru pikseli (W × H) |
| 1280 ((RGB) × 800, WXGA | Wyróżnienie: | 00,068 × 0,204 mm | 0.204×0,204 mm [124PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (W × H) | Powierzchnia bezelu (W × H) | Wymiar zarysu (W × H) | Głębokość zarysu |
| 2610,12 × 163,2 mm | 2630,52 × 165,60 mm | 283×185,1 mm | 90,7±0,5 mm | |
| Wymagania: | Styl formularza | Współczynnik widmowy | Orientacja | Styl kształtu |
| Płaski prostokąt | 16:10 (W: H) | Rodzaj krajobrazu | ||
| / Utrzymanie: | Otwory mocowania bocznego (4-M3) na lewym, prawym ramie | |||
| Inne cechy: | Pokrycie panelu | Waga | Powierzchnia | |
| - | 620 g (typ.) | Powierzchnia przeciwbłyskowa, twarda powłoka (3H) | ||
| Podstawowe informacje: | Jasność | Tryb działania | Wskaźnik kontrastu |
|---|---|---|---|
| 800 cd/m2 (typ.) | TN, zazwyczaj biały, nadający | 7001 (typowy) (przekazujący) | |
| kąt widzenia ((L/R/U/D) | Kierunek widzenia | Szybkość reakcji | |
| 80/80/80/60 (typ) | O szóstej | 4/12 (typ) ((Tr/Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość kolorów | Biały kolor |
| 6485K | 262K/16.7M (6-bitowe / 6-bitowe + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kolorowa gama: | Wskaźnik NTSC | Obejście sRGB | Adobe RGB Coverage |
| 39% | 55% | 41% | |
| Obejście DCI-P3 | Zakres objętości Rec.2020 | Wskazania | |
| 41% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Zmiana jasności: | 1.30 (maks.) ((5 punktów) | ||
| Wydajność: | Typ 3D | Widoczność na zewnątrz | Odbicie |
| - | Czytelne w świetle słonecznym | - | |
| Zużycie energii: | 9.4W (typ.) |
|---|---|
| Szybkość obrazu: | 60 Hz |
| Odwrotne skanowanie: | Tak (180°) |
| Sygnał elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 470/770mA (typ./maks.) | 3.3V (typ.) | - | ||||
| Cechy interfejsu: | Pozycja | Rodzaj | Interfejs | |||
| - | Złącze | LVDS (1 ch, 6/8-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| I-PEX | 20186-020E-11F | 1 sztuk | 10,25 mm | 20 szpilów | Wymagania w zakresie bezpieczeństwa | |
| Światło tylne | Rodzaj | Pozycja | Kształt | Kwota | Życie (godzin) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędzi (spodnia strona) | - | - | 100K ((Typowy.) | - Nie, nie. | |
| Cechy interfejsu: | Pozycja | Rodzaj | Kierowca WLED | |||
| - | Złącze | Z LED Driver | ||||
| Szczegóły interfejsu | Marka | Model | Kwota | Górna wysokość | Wyroby | Przypisanie szpilki |
| JAE | FI-S6P-HFE | 1 sztuk | 10,25 mm | 6 szpilów | ||
| Kierowca elektryczny: | Prąd wejściowy | Wpływ napięcia | Konsumpcja | |||
| 650/890mA (typ./maks.) | 12.0±1.2V | |||||
Jeśli chodzi o szczegóły mechaniczne, ma powierzchnię aktywną 261,12 ((W) × 163,2 ((H) mm, rozmiar konturów 283 ((W) × 185,1 ((H) × 10,2 ((D) mm, rozmiar obszaru widzenia 263.52 ((W) × 165.60(H) mm, z obróbką powierzchni Antiglare, twarda powłoka (3H), waga netto 620g (typ.). Jako TN, zazwyczaj biały, przepuszczalny produkt LCM, AA121TD01 może zapewnić 800 cd/m2 wyświetlacz jasność 700:1 współczynnik kontrastu transmisyjnego, kąt widzenia 80/80/80/60 (typ.) ((CR≥10) (L/R/U/D), najlepszy kierunek widzenia o godzinie 6 i czas reakcji 4/12 (typ.) ((Tr/Td) ms.Skala szarości lub jasność podpixelów jest określona za pomocą sygnału 6-bitowego / 6-bitowego + Hi-FRC dla każdej kropki, prezentując w ten sposób paletę kolorów 262K/16.7M, również z wydajnością gamy kolorów 40% (NTSC).Ten produkt przyjął WLED jako system podświetlenia, który został umieszczony jako typ światła Edge (dolna strona) i ma czas pracy 100K godzinAA121TD01 wykorzystuje LVDS (1 ch, 6/8-bit) jako systerm wejściowy sygnału, który jest podłączony przez 20 pinów z napięciem zasilania 3,3 V (typu).
