Szczegóły Produktu:
|
| Model: | LQ035Q7DH05 | break: | Ostry |
|---|---|---|---|
| Format pikseli: | 240 (RGB) × 320 [QVGA] 113PPI | Rozmiar po przekątnej: | 3,5 cala |
| Źródło światła: | WLED, sterownik W / O | Typ interfejsu: | Równoległy RGB (1 kanał, 6-bit), 61 pinów FPC |
| Luminancja: | 110 cd / m² (typ.) | Środowisko: | Operating Temperature: -10 ~ 70 °C ; Temperatura pracy: -10 ~ 70 ° C; Storage Tempe |
| High Light: | Wyświetlacz Sharp TFT LCD 240 × 320RGB,wyświetlacz Sharp TFT LCD 110 cd / m2,LQ035Q7DH05 |
||
Seria LQ035 LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
| Rozmiar panelu: | 3,5 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 240 (RGB) × 320, QVGA | Pionowy pasek RGB | 0,0745 × 0,2235 mm | 0,2235 × 0,2235 mm [113PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 53,64 × 71,52 mm | 57,4 × 75,2 mm | 65 × 86,2 mm | 4,0 ± 0,2 mm | |
| Funkcje konspektu: | Styl formularza | Współczynnik proporcji | Orientacja | Styl kształtu |
| Płaski prostokąt | 3: 4 (szer .: wys) | Typ portretowy | ||
| Ekran dotykowy : | Punkty dotykowe | Kontroler TP | Typ sygnału | Dotknij Tech |
| 1 punkt | Bez kontrolera dotykowego | - | 4-przewodowy rezystancyjny dotyk | |
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 45,0 g (typ.) | Twarda powłoka (3H) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 110 cd / m² (typ.) | TN, normalnie biały, transfleksyjny | 95: 1 (typ.) (Przepuszczalny) 3: 1 (typ.) (Odblaskowy) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 50/50/50/50 (typ.) (CR≥2) | Godzina szósta | 15/30 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6638K | 262 KB (6 bitów) | X: 0,310;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 29% | 39% | 30% | |
| Pokrycie DCI-P3 | Zakres zalec. 2020 | Uwagi | |
| 30% | 22% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Wahania luminancji: | 1,25 / 1,43 (typ./maks.) (9 punktów) | ||
| Występ : | Typ 3D | Widoczność na zewnątrz | Odbicie |
| - | Czytelny w świetle słonecznym | 2,5 / 4% (Min./Typ.) | |
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 3,0 / 1,5 / 0,05 / -0,05 mA (typ.) (ISHA / ISHD / IDD / IEE) | 5,0 / 3,3 / 15,0 / -10,0V (typ.) (VSHA / VSHD / VDD / VEE) | - | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | FPC | Równoległy RGB (1 kanał, 6 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| 1 szt | 0,3 mm | 61 pinów | ||||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | - | - | - | - | |
| WLED Electrical: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 15 / 20mA (typ./maks.) | 22,2 / 25,2 V (typ. / Maks.) | 333 mW (typ.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik WLED | |||
| - | Zawarte w interfejsie sygnałowym panelu | Nie | ||||

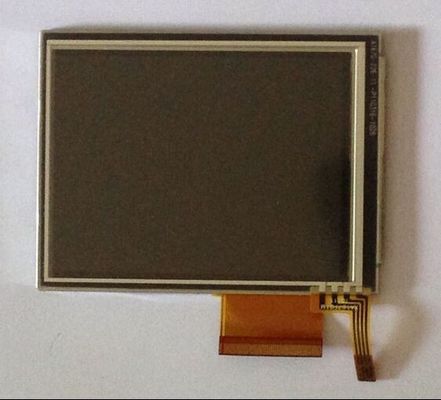

LQ035Q7DH05 obsługuje wyświetlanie 240 (RGB) × 320(QVGA) ze współczynnikiem kształtu 3: 4 (W: H), którego piksele są ułożone w pionowy pasek RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 53,64 (szer.) × 71,52 (wys.) Mm, rozmiar konturu 65 (szer.) × 86,2 (wys.) × 4,2 (gł.) Mm, pole widzenia 57,4 (szer.) × 75,2 (H) mm, z powłoką twardą (3H), waga netto 45,0 g (typ.).Jako TN, normalnie biały, transfleksyjny produkt LCM, LQ035Q7DH05 może zapewnić jasność ekranu 110 cd / m², współczynnik kontrastu transimisyjnego 95: 1, współczynnik kontrastu odbicia 3: 1 (typ.), 50/50/50/50 (typ.) ( CR≥2) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 15/30 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli określana jest za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tys. Kolorów, również z wydajnością gamy barw 29% (NTSC).W tym produkcie zastosowano WLED jako systerm podświetlenia, który został umieszczony jako typ światła krawędziowego, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
