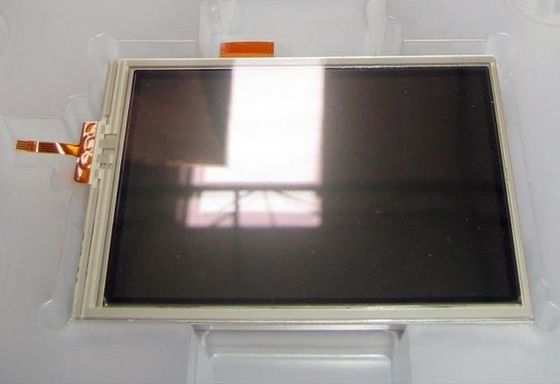

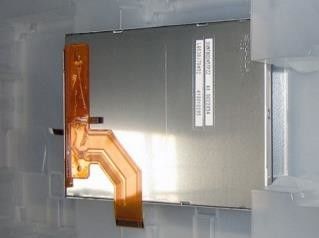

Szczegóły Produktu:
|
Nazwa modelu: | LQ038J7DH52 | Producent: | Ostry |
---|---|---|---|
Luminancja: | 80 cd / m² (typ.) | Kontur (mm): | 64,5 × 92,7 (poz. × pion. × głęb.) |
Rozmiar ekranu: | 3,8 cala | Liczba pikseli: | 320 (RGB) × 480 (HVGA) 153PPI |
Rodzaj sygnału: | Równoległy RGB (1 kanał, 6-bit), 39 pinów FPC | Max. Max. Ratings Oceny: | Temperatura przechowywania: -20 ~ 70 ° C Temperatura pracy: -10 ~ 60 ° C |
High Light: | Wyświetlacz LCD o wysokiej jasności WLED,ekran LCD TFT CCFL,wyświetlacz LCD TFT Sharp TFT |
Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
---|---|---|---|
80 cd/m² (typ.) | TN, normalnie biały, transfleksyjny | 60:1 (typ.) (przepuszczalny) 2:1 (typ.) (odblaskowy) | |
Dobry widok w | Kąt widzenia | Czas odpowiedzi | |
godzina pierwsza | 55/55/55/55 (Typ.) (CR≥2) | 20/35 (Typ.) (Tr/Td) (ms) | |
Kolor wyświetlacza : | Temperatura koloru: | Kolor wsparcia | Współrzędna koloru |
7203K | 262K (6-bitowy) | X: 0,300;Y: 0,330 | |
Występ : | Technologia 3D | Widoczność na zewnątrz | Odbicie |
- | Czytelny w słońcu | 2,8/4% (Min./Typ.) |
Rozmiar ekranu : | 3,8" | |||
---|---|---|---|---|
Funkcje pikseli : | Liczba pikseli | Format pikseli | Skok punktu (H×V) | Rozstaw pikseli (poz.×pion) |
320(RGB)×480, HVGA | Pionowy pasek RGB | 0,055×0,165 mm | 0,165×0,165 mm [153PPI] | |
Rozmiar mechaniczny: | Obszar wyświetlania (poz.×pion) | Otwór ramki (poz. × pion.) | Całkowity wymiar (H×V) | Całkowita głębokość |
52,8×79,2 mm | - | 64,5 × 92,7 mm | 4,4 (typ.) mm | |
Funkcje zarysu: | Kształt formy | Proporcje obrazu (poziom: pion) | Orientacja | Styl kształtu |
Płaski prostokąt | 2:3 | Typ portretowy | ||
Panel dotykowy : | Dotknij punktów | Typ sygnału | Kontroler | Technologia |
- | - | - | 4-przewodowy rezystancyjny dotyk | |
Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
55,0g (standardowo) | - | Twarda powłoka (3H) |
Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
---|---|---|---|---|---|---|
WLED | Typ światła krawędzi | - | - | - | - | |
WLED elektryczny : | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
14,4/16,0 V (typ./maks.) | 15/20mA (typ./maks.) | 216mW (typowo) | ||||
Funkcje interfejsu: | Stan sterownika WLED | Typ fizyczny | Pozycja interfejsu | |||
Nie | ZKP | - | ||||
Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Rozstaw pinów | Konfiguracja pinów |
1 szt. | 4 piny | BLE-4 PINY-AACC |
Sygnał elektryczny : | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
---|---|---|---|---|---|---|
5,0/3,3/15,0/-10,0 V (typ.) (VSHA/VSHD/VDD/VEE) | 5,5/2,9/0,1/-0,1mA (typ.)(ISHA/ISHD/IDD/IEE) | - | ||||
Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
Równoległy RGB (1 kanał, 6-bitowy) | ZKP | - | ||||
Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Rozstaw pinów | Konfiguracja pinów |
1 szt. | 39 szpilek |
LQ038J7DH52 obsługuje wyświetlacz; 320(RGB)×480(HVGA) o proporcjach 2:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o detal mechaniczny, posiada obszar aktywny 52,8(W)×79,2(H) mm, rozmiar obrysu 64,5(W)×92,7(H) mm, z wykończeniem powierzchni Hard coating (3H), waga netto 55,0g (Typ.).Jako produkt TN, Normally White, Transflective LCM, LQ038J7DH52 zapewnia jasność wyświetlacza 80 cd/m² Współczynnik kontrastu transmisyjnego 60:1, współczynnik kontrastu refleksyjnego 2:1, 55/55/55/55 (Typ.)( CR≥2) (L/R/U/D) kąt widzenia, najlepszy kierunek widzenia na godzinie 1 i czas reakcji 20/35 (Typ.) (Tr/Td) ms.Skala szarości lub jasność subpiksela jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tys. kolorów.W tym produkcie zastosowano WLED jako system podświetlenia, który został umieszczony jako typ światła Edge, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
