Szczegóły Produktu:
|
| Model panelu: | LM12S49 | Jasność: | 185 cd / m² |
|---|---|---|---|
| Rozmiar panelu: | 12,1 cala | Rozkład: | 800 (RGB) × 600, SVGA, 82PPI |
| Interfejs sygnałowy: | CMOS / TTL (1 kanał, 8-bit), 41-pinowe złącze | Format pikseli: | Pionowy pasek RGB |
| Środowisko: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -25 ~ 60 | Rodzaj lampy: | 2 szt. CCFL, 40 tys. Godzin, bez sterownika |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Podstawowe informacje : | Jasność | 185 cd/m² (typ.) | Współczynnik kontrastu | 40:1 (typ.) (przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 30/30/15/25 (Typ.) (CR≥5) | Tryb optyczny | STN, normalnie czarny, przepuszczalny | |
| Kierunek oglądania | - | Czas odpowiedzi | 220/80 (Typ.) (Tr/Td) (ms) | |
| Wydajność koloru : | Chromatyczność | Szer: 0,280;Wy: 0,330 | Numery kolorów | Kolor |
| Temperatura koloru | 8484K | Biała jednolitość | - |
| Funkcje pikseli : | Format pikseli | 800(RGB)×600 [SVGA] | Plamka | 0,1025×0,3075 mm (wys.×pion) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Skok pikseli | 0,3075×0,3075 mm (wys.×pion) [82PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 246×184,5 mm (wys.×pion) | Obszar ramki | 250,6×189,1 mm (wys.×pion) |
| Wym. obrys. | 275×202,5 mm (wys.×pion) | Głębokość konturu | 8,5 (maks.) mm | |
| Funkcje zarysu: | Współczynnik kształtu | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji | 4:3 (poziom:pion) | Styl kształtu | ||
| Otwory i wsporniki: | Otwory montażowe (2-Φ3.4, 2-R1.7) po lewej i prawej ramce | |||
| Inne funkcje : | Waga | 550g | Powierzchnia | - |
| System sygnału : | CMOS/TTL (1 kanał, 8-bitowy) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny : | Wejście napięciowe | 3,3/5,0 V (typ.) (VDD) | Bieżące wejście | 160/170mA (typ.)(3,3V/5,0V)(IDD) | ||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| HRS | DF9B-41P-1V | 1,0 mm | 41 pinów | 1 szt. | ||
| Funkcje podświetlenia: | Kształt lampy | Prosto | Typ lampy | CCFL | Dożywotni | 40K (typ.) (godziny) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 2 szt. | Pozycja | Typ światła krawędziowego (góra i dół) | |
| Lampa elektryczna : | Wejście napięciowe | 590V (typ.) | Bieżące wejście | 5,5/6,0 mA (typ./maks.) | ||
| Częstotliwość | 30/70 KHz (min./maks.) | Napięcie startu | 1130/1280 V (maks.) (Ta = + 25 / 0 ℃) | |||
| Konsumpcja | 6,5 W (typ.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 szpilki | 2 szt. | BLL-3 PINS-HNL | |

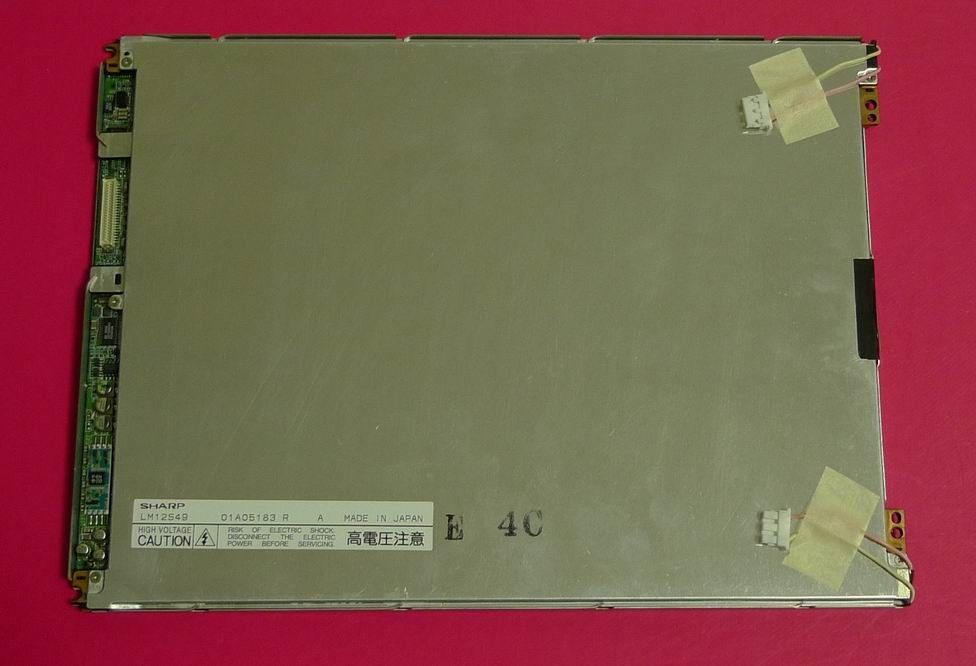

LM12S49 obsługuje wyświetlacz 800(RGB)×600(SVGA) o współczynniku proporcji 4:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 246(W)×184,5(H) mm, rozmiar konturu 275(W)×202,5(H)×8,5(D) mm, rozmiar pola widzenia 250,6(W)×189,1 (H) mm, waga netto 550g.Jako produkt STN, Normally Black, Transmissive LCM, LM12S49 może zapewnić jasność wyświetlacza 185 cd/m² Współczynnik kontrastu transmisyjnego 40:1, 30/30/15/25 (Typ.) (CR≥5) (L/R/U/ D) kąt widzenia i czas reakcji 220/80 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów kolorów.W tym produkcie zastosowano 2 sztuki CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (góra i dół) i ma czas pracy 40K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
