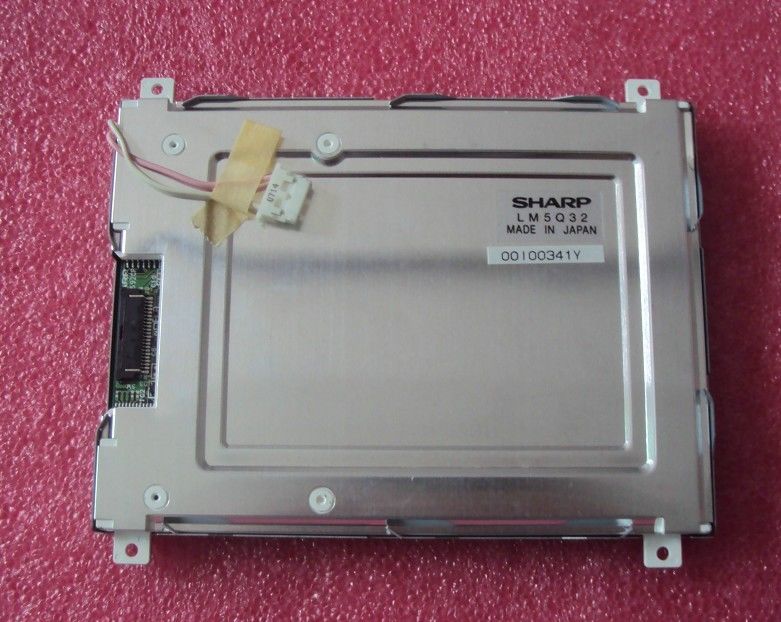

Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LM5Q32 |
|---|---|---|---|
| Jasność: | 120 cd / m² (typ.) | Rozkład: | 320 (RGB) × 240, QVGA, 80PPI |
| Rozmiar panelu: | 5.0 " | Rodzaj lampy: | 1 szt. CCFL, 15 tys. Godzin, bez sterownika |
| Interfejs sygnałowy: | Dane równoległe (8-bitowe), złącze 20-pinowe | Środowisko: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -25 ~ 65 |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Podstawowe informacje : | Jasność | 120 cd/m² (typ.) | Współczynnik kontrastu | 30:1 (typ.) (przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 35/35/15/25 (Typ.) (CR≥5) | Tryb optyczny | STN, normalnie czarny, przepuszczalny | |
| Kierunek oglądania | Godzina szósta | Czas odpowiedzi | 150/50 (Typ.) (Tr/Td) (ms) | |
| Wydajność koloru : | Chromatyczność | Szer: 0,290;Wy: 0,300 | Numery kolorów | Kolor |
| Temperatura koloru | 8558K | Biała jednolitość | - |
| Funkcje pikseli : | Format pikseli | 320(RGB)×240 [QVGA] | Plamka | 0,105×0,315 mm (wys.×pion) |
|---|---|---|---|---|
| Konfiguracja | Pionowy pasek RGB | Skok pikseli | 0,315×0,315 mm (wys.×pion) [80PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 100,8 × 75,6 mm (wys. × pion.) | Obszar ramki | 103,4 × 78,3 mm (wys. × pion.) |
| Wym. obrys. | 134×113 mm (wys.×pion) | Głębokość konturu | 10,5 (maks.) mm | |
| Funkcje zarysu: | Współczynnik kształtu | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji | 4:3 (poziom:pion) | Styl kształtu | ||
| Inne funkcje : | Waga | 150g (typ.) | Powierzchnia | - |
| Funkcje podświetlenia: | Kształt lampy | Prosto | Typ lampy | CCFL | Dożywotni | 15K(Min.) (Godz.) |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 1 szt. | Pozycja | Typ światła krawędziowego (strona górna) | |
| Lampa elektryczna : | Wejście napięciowe | 720V (Typ.) | Bieżące wejście | 4.0±1mA | ||
| Częstotliwość | 30/80 KHz (min./maks.) | Napięcie startu | 1280/1600 V (maks.) (Ta = + 25 / 0 ℃) | |||
| Konsumpcja | 2,9 W (typowo) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 szpilki | 1 szt. | BLL-3 PINS-HNL | |
| System sygnału : | Dane równoległe (8-bitowe) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny : | Wejście napięciowe | 5.0V (typ.) | Bieżące wejście | 3/5mA (typ./maks.) | ||
| Konsumpcja | 310/400mW (typ./maks.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| FCI | SFR20R-1ST | 0,8 mm | 20 pinów | 1 szt. | ||
LM5Q32 obsługuje wyświetlacz 320(RGB)×240(QVGA) o współczynniku proporcji 4:3 (szer.:wys.), którego piksele są ułożone w pionowy pas RGB.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 100,8(szer.)×75,6(wys.) mm, rozmiar konturu 134(szer.)×113(wys.)×10,5(gł.) mm, rozmiar pola widzenia 103,4(szer.)×78,3 (H) mm, waga netto 150g (Typ.).Jako produkt STN, Normally Black, Transmissive LCM, LM5Q32 może zapewnić jasność wyświetlacza 120 cd/m² Współczynnik kontrastu transmisyjnego 30:1, 35/35/15/25 (Typ.) (CR≥5) (L/R/U/ D) kąt widzenia, najlepszy kierunek patrzenia na godzinie 6 i czas reakcji 150/50 (Typ.)(Tr/Td) ms, prezentując w ten sposób paletę kolorów kolorów.W tym produkcie zastosowano 1 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (strona górna) i ma czas pracy 15K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
