Szczegóły Produktu:
|
| Producent: | Ostry | Nazwa modelu: | LM64183P |
|---|---|---|---|
| Format pikseli: | Prostokąt | typ panelu: | FSTN-LCD, LCM |
| Rozmiar ekranu: | 9,4 " | Rozkład: | 640 × 480, VGA, 84PPI |
| Jasność: | 70 cd / m² (typ.) | Rodzaj lampy: | 1 szt.CCFL, 10 tysięcy godzin, bez sterownika |
| Interfejs sygnałowy: | Dane równoległe (4 bity), złącze 15 pinów | Środowisko: | Operating Temp.: 0 ~ 45 °C ; Temperatura pracy: 0 ~ 45 ° C; Storage Temp.: -25 ~ 60 |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Podstawowe informacje : | Marka | Model | Rodzaj | Alias modelu |
|---|---|---|---|---|
| OSTRY | LM64183P | FSTN-LCD, LCM | - | |
| Niezawodność : | RoHS | temperatura robocza | Temperatura przechowywania | Odporność na wibracje |
| 0 ~ 45 ° C | -25 ~ 60 °C | - |
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 70 cd/m² (typ.) | STN, czarno-biały (negatyw), przepuszczalny | 11:1 (typ.) (przepuszczalny) | |
| Kąt widzenia (L/P/U/D) | Kierunek oglądania | Szybkość odpowiedzi | |
| 20/25/25/15 (Typ.)(CR>4) | - | 350/200 (Typ.) (Tr+/Td) (ms) | |
| Kolor wyświetlacza : | Temperatura koloru | Ilość koloru | Chromatyczność koloru białego |
| - | Monochromia | - |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (dolna strona) | - | 1 szt. | 10K (Min.) | - | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 5.0mA (typowo) | 360V (typ.) | 1,8 W (typowo) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | Nie | ||||
| Szczegóły interfejsu | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| MITSUMI | M63M83-04 | 1 szt. | 2,5 mm | 4 piny | BLL-4 PINS-LNNH | |
| Rozmiar panelu: | 9,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli : | Rozkład | Układ pikseli | Skok punktu (szer.×wys.) | Rozstaw pikseli (szer.×wys.) |
| 640×480, VGA | Prostokąt | 0,30×0,30 mm | 0,30×0,30 mm [84PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer.×wys.) | Obszar ramki (szer.×wys.) | Wymiary zarysu (szer.×wys.) | Głębokość konturu |
| 191,97×143,97 mm | 201,4×153,4 mm | 260×174 mm | 7,0 (maks.) mm | |
| Funkcje zarysu: | Styl formularza | Współczynnik proporcji | Orientacja | Styl kształtu |
| Płaski prostokąt | 4:3 (szer. : wys.) | Typ krajobrazu | ||
| Mocowanie : | Otwory montażowe w czole (4-Φ3,5) | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 340g (typ.) | - | ||
| Sygnał elektryczny : | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 24mA (typowo) | 5.0V (typ.) | 380/580mW (typ./maks.) | ||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | Dane równoległe (4-bitowe) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Rozstaw pinów | Szpilki | Przydzielenie pinu |
| molex | 53261-1510 | 1 szt. | 1,25 mm | 15 pinów | ||

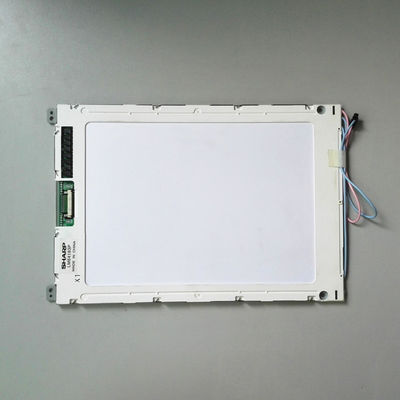

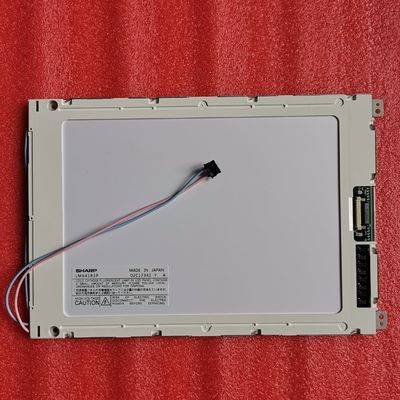

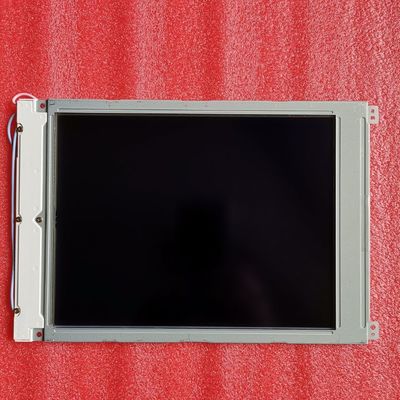

LM64183P obsługuje wyświetlacz 640×480(VGA) o proporcjach 4:3 (W:H), którego piksele są ułożone w prostokąt.Jeśli chodzi o detale mechaniczne, posiada obszar aktywny 191,97(szer)×143,97(wys) mm, obrys 260(szer)×174(wys) mm, pole widzenia 201,4(szer)×153,4(wys) mm, waga netto 340g (Typ.).Jako STN, czarno-biały (negatyw), transmisyjny produkt LCM, LM64183P może zapewnić jasność wyświetlacza 70 cd/m² Współczynnik kontrastu transmisyjnego 11:1, 20/25/25/15 (typ.) (CR>4) (L/ R/U/D) kąt widzenia i czas reakcji 350/200 (Typ.)(Tr+/Td) ms., prezentując w ten sposób paletę kolorów monochromatycznych.Ten produkt przyjął 1 sztukę CCFL jako system podświetlenia, który został umieszczony jako typ światła krawędziowego (strona dolna) i ma czas pracy 10K godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.LM64183P wykorzystuje Parallel Data (4-bitowy) jako system wprowadzania sygnału, który jest połączony 15-stykowym złączem o napięciu zasilania 5.0V (typ.).
