Szczegóły Produktu:
|
| Rozmiar ekranu: | 9,4 cala | Nazwa modelu: | LM64K83 |
|---|---|---|---|
| Producent: | Ostry | Luminancja: | 45 cd / m² (typ.) |
| Rodzaj sygnału: | Dane równoległe (4 bity), złącze 15 pinów | Liczba pikseli: | 640 × 480 (VGA) 84PPI |
| Podświetlenie: | 1 sztuk CCFL, bez sterownika | Max. Max. Ratings Oceny: | Temperatura przechowywania: -25 ~ 60 ° C Temperatura pracy: 0 ~ 45 ° C |
| High Light: | Ekran SVGA Sharp TFT LCD,przemysłowy panel LCD XGA,wyświetlacz LVDS TFT LCD |
||
| Podstawowa informacja : | Marka panelu | OSTRY | Model panelu | LM64K83 |
|---|---|---|---|---|
| Rozmiar przekątnej | 9,4" | Podanie | ||
| Typ panelu | FSTN-LCD, LCM | Alias modelu | - | |
| Niezawodność : | Temperatura pracy | 0 ~ 45 ° C | Temperatura przechowywania | -25 ~ 60 °C |
| Podstawowe informacje : | Jasność | 45 cd/m² (typ.) | Współczynnik kontrastu | 10:1 (typ.) (przepuszczalny) 8:1 (typ.) (odblaskowy) |
|---|---|---|---|---|
| Kąt widzenia | 35/25/30/25 (Typ.) (CR≥2) | Tryb optyczny | STN, czarno-biały (dodatni), transfleksyjny | |
| Kierunek oglądania | - | Czas odpowiedzi | 100/150 (Typ.) (Tr/Td) (ms) | |
| Wydajność koloru : | Chromatyczność | - | Numery kolorów | Monochromia |
| Wydajność wyświetlania: | Widoczność na zewnątrz | Czytelny w słońcu | Przepuszczalność | - |
| System sygnału : | Dane równoległe (4-bitowe) | Napięcie logiczne | - | |||
|---|---|---|---|---|---|---|
| Sygnał elektryczny : | Wejście napięciowe | 5.0V (typ.) | Bieżące wejście | 22mA (typ.) | ||
| Konsumpcja | 430/650mW (typ./maks.) | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | ||
| Szczegóły złącza: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| molex | 53261-1510 | 1,25 mm | 15 pinów | 1 szt. | ||
| Funkcje pikseli : | Format pikseli | 640×480 [VGA] | Plamka | 0,30×0,30 mm (wys.×pion) |
|---|---|---|---|---|
| Konfiguracja | Prostokąt | Skok pikseli | 0,30×0,30 mm (wys.×pion) [84PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania | 191,97 × 143,97 mm (wys. × pion.) | Obszar ramki | 201,4×153,4 mm (wys.×pion) |
| Wym. obrys. | 253×174 mm (wys.×pion) | Głębokość konturu | 7,0 (maks.) mm | |
| Funkcje zarysu: | Współczynnik kształtu | Płaski prostokąt | Orientacja | Typ krajobrazu |
| Współczynnik proporcji | 4:3 (poziom:pion) | Styl kształtu | ||
| Otwory i wsporniki: | Otwory montażowe w czole (4-Φ3,5) | |||
| Inne funkcje : | Waga | 340g (typ.) | Powierzchnia | - |
| Funkcje podświetlenia: | Kształt lampy | Prosto | Typ lampy | CCFL | Dożywotni | - |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 1 szt. | Pozycja | Typ światła krawędziowego (dolna strona) | |
| Lampa elektryczna : | Wejście napięciowe | 390V (typ.) | Bieżące wejście | 5/7mA (typ./maks.) | ||
| Częstotliwość | - | Napięcie startu | 1000V (min.) | |||
| Konsumpcja | 2W | |||||
| Funkcje interfejsu: | Rodzaj | Złącze | Pozycja | - | Sterownik lampy | Nie |
| Szczegóły interfejsu: | Marka | Model | Rozstaw pinów | Szpilki | Ilość | Konfiguracja |
| MITSUMI | M63M83-04 | 2,5 mm | 4 piny | 1 szt. | BLL-4 PINS-LNNH | |

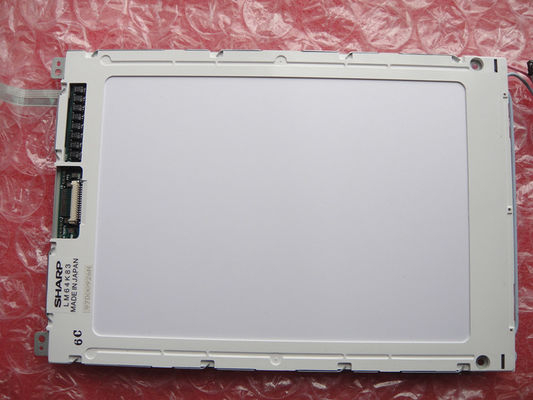

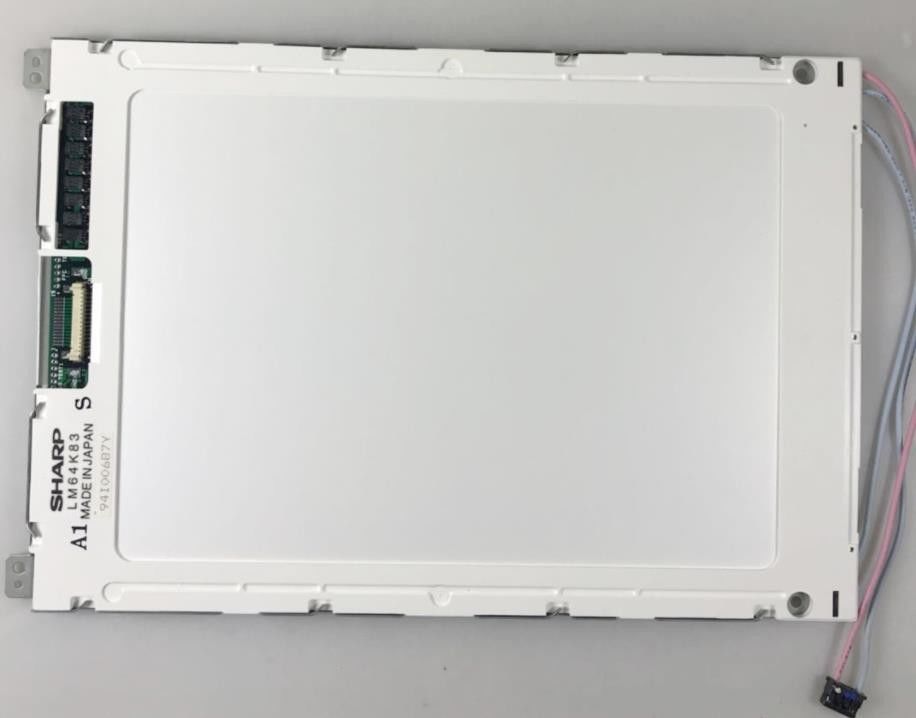

LM64K83 obsługuje wyświetlacz 640×480(VGA) o proporcjach 4:3 (W:H), którego piksele są ułożone w prostokąt.Jeśli chodzi o szczegóły mechaniczne, to posiada obszar aktywny 191,97(szer)×143,97(wys) mm, obrys 253(szer)×174(wys) mm, pole widzenia 201,4(szer)×153,4(wys) mm, waga netto 340g (Typ.).Jako produkt STN, czarno-biały (dodatni), transfleksyjny LCM, LM64K83 może zapewnić jasność wyświetlacza 45 cd/m² Współczynnik kontrastu transmisyjnego 10:1, współczynnik kontrastu refleksyjnego 8:1, 35/25/30/25 ( Typ.)(CR≥2) (L/R/U/D) kąt widzenia i czas reakcji 100/150 (Typ.)(Tr/Td) ms., prezentując w ten sposób paletę kolorów monochromatycznych.Ten produkt przyjął 1 sztukę CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (strona dolna), dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
