Szczegóły Produktu:
|
| Rozmiar panelu: | 3,8 CALA | Model panelu: | LQ038Q7DB03R |
|---|---|---|---|
| Marka panelu: | Ostry | Jasność: | 90 cd / m² |
| Rodzaj lampy: | 9S1P WLED, 10 tys. Godzin, bez sterownika | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6-bit), 61 pinów FPC |
| Rozkład: | 240 (RGB) × 320, QVGA, 105PPI | Środowisko: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -25 ~ 70 |
| High Light: | Panel LVDS TFT LCD,panel dotykowy WLED LVDS TFT |
||

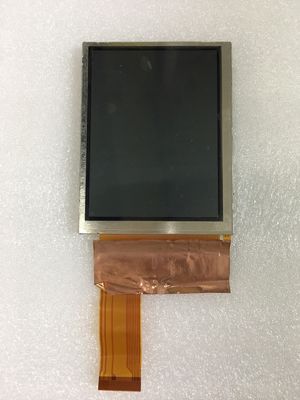

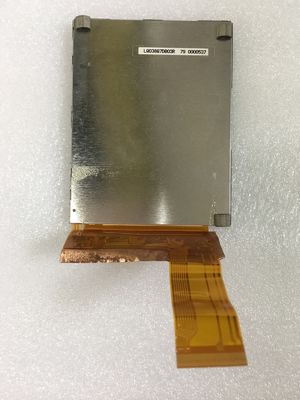

Seria LQ038 LQ038Q7DB03R LQ038Q7DB03
| Rozmiar ekranu : | 3,8 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 240 (RGB) × 320, QVGA | Pionowy pasek RGB | 0,080 × 0,240 mm | 0,240 × 0,240 mm [105PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 57,6 × 76,8 mm | 61,2 × 80,4 mm | 69 × 88,6 mm | 3,4 ± 0,25 mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 3: 4 | Typ portretowy | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 42,0 g (typ.) | - | Twarda powłoka (3H) | ||
| Częstotliwość odświeżania : | 60 Hz |
|---|---|
| Skanowanie wsteczne: | Tak (U / D, L / R) |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 10K (typ.) | 9S1P | 1 ciąg | - | |
| WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 32,4 / 36,0 V (typ. / Maks.) | 15 / 20mA (typ./maks.) | 486 / 720mW (typ./maks.) | ||||
| Funkcje interfejsu: | Stan sterownika WLED | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Zawarte w interfejsie sygnałowym panelu | - | ||||
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 90 cd / m² (typ.) | TN, normalnie biały, transfleksyjny | 75: 1 (typ.) (Przepuszczalny) 8: 1 (typ.) (Odblaskowy) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 40/40/40/40 (typ.) (CR≥2) | 30/50 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 7203K | 262 KB (6 bitów) | X: 0,300;Y: 0,330 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 18% | 24% | 18% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1,17 / 1,33 (typ./maks.) (9 punktów) | ||
| Występ : | Technologia 3D | Widoczność na zewnątrz | Odbicie |
| - | Czytelny w świetle słonecznym | 7,0 / 11% (min. Typ.) | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 5,0 / 3,3 / 15,0 / -15,0 V (typ.) (VSHA / VSHD / VDD / VSS) | 5,0 / 1,8 / 0,05 / -0,03 mA (typ.) (ISHA / ISHD / IDD / IEE) | 33 / 66mW (typ./maks.) | ||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Równoległy RGB (1 kanał, 6 bitów) | FPC | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| 1 szt | 61 pinów | |||||
LQ038Q7DB03R obsługuje wyświetlanie 240 (RGB) × 320(QVGA) ze współczynnikiem kształtu 3: 4 (W: H), którego piksele są ułożone w pionowy pasek RGB.Jeśli chodzi o szczegóły mechaniczne, ma obszar aktywny 57,6 (szer.) × 76,8 (wys.) Mm, rozmiar konturu 69 (szer.) × 88,6 (wys.) Mm, pole widzenia 61,2 (szer.) × 80,4 (wys.) Mm, z powłoką z twardej powłoki (3H), masa netto 42,0 g (typ.).Jako TN, normalnie biały, transfleksyjny produkt LCM, LQ038Q7DB03R może zapewnić jasność wyświetlacza 90 cd / m² transimisyjny współczynnik kontrastu 75: 1, współczynnik kontrastu odbicia 8: 1 (typ.), 40/40/40/40 (typ.) ( CR≥2) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 30/50 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli określana jest za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tys. Kolorów, również z wydajnością gamy barw 18% (NTSC).W tym produkcie zastosowano 9S1P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
