Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ043T1DG03 |
|---|---|---|---|
| Rozkład: | 480 (RGB) × 272, WQVGA, 128PPI | Rozmiar panelu: | 4,3 cala |
| Rodzaj lampy: | 9S1P WLED, 7 tys. Godzin, bez sterownika | Jasność: | 500 cd / m² (Typ.) |
| Interfejs sygnałowy: | Równoległy RGB (1 kanał, 8-bit), 40 pinów FPC | Środowisko: | Operating Temp.: -10 ~ 70 °C ; Temperatura pracy.: -10 ~ 70 ° C; Storage Temp.: -30 |
| High Light: | Panel LVDS TFT LCD,panel dotykowy WLED LVDS TFT |
||
Seria LQ043 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 500 (typ.) | 45/45/20/55 (typ.) (CR≥10) | 30/30 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 300: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6551K | 16,7 mln (8 bitów) | X: 0,310;Y: 0,340 | |
| Biała wariacja: | 1,25 / 1,43 (typ./maks.) (9 punktów) | ||
| Rozmiar panelu: | 4,3 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 480 (RGB) × 272 [WQVGA] | Pionowy pasek RGB | 0,198 × 0,198 [128PPI] | 0,066 x 0,198 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 95,04 (poz.) × 53,856 (pion.) | 98,7 (poz.) × 57,5 (pion.) | 105,5 (poz.) × 67,2 (pion.) | 5,05 ± 0,3 mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 16: 9 (poziom: pion) | ||
| Ekran dotykowy : | Kontroler | Punkty dotykowe | Berło | Technologia TP |
| Bez kontrolera dotykowego | 1 punkt | - | 4-przewodowy rezystancyjny dotyk | |
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 62,0 g (typ.) | - | Antyodblaskowa, twarda powłoka (2H) | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | 9S1P | 1 ciąg | 7K (min.) | - | |
| WLED Electrical: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 28,8 / 31,5 V (typ. / Maks.) | 20 mA (typ.) | 123 mW (maks.) | ||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | FPC | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| 0,5 mm | 4 kołki | 1 szt | BLE-4PINS-CNNA | |||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 / 5,0 V (typ.) (VCC / AVDD) | 0,5 / 8,0 mA (typ.) (ICC / IAVDD) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | VIL≤0,2VCC;VIH≥0,8VCC | |||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | Równoległy RGB (1 kanał, 8 bitów) | FPC | ||||
| Szczegóły FPC: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| 0,5 mm | 40 pinów | 1 szt | DRGB-40P1C8B-060B | |||

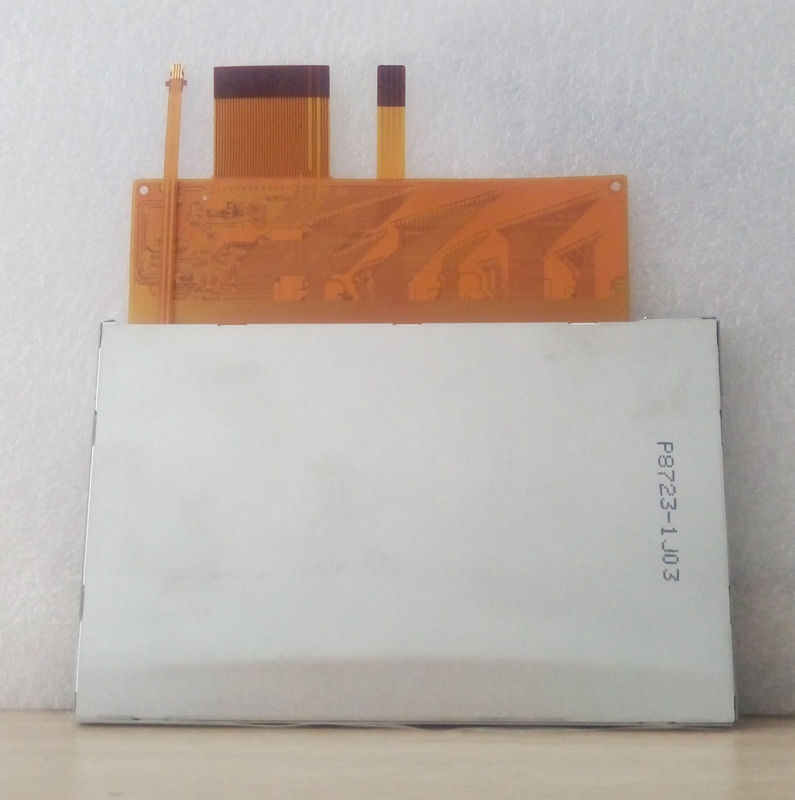

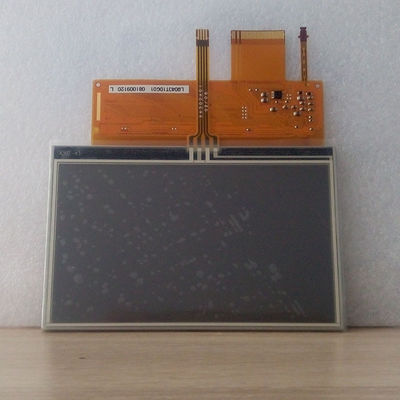

LQ043T1DG03 obsługuje wyświetlanie 480 (RGB) × 272(WQVGA) ze współczynnikiem proporcji 16: 9 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 95,04 (szer.) × 53,856 (wys.) Mm, rozmiar konturu 105,5 (szer.) × 67,2 (wys.) × 5,35 (gł.) Mm, obszar wyświetlania 98,7 (szer.) × 57,5 (H) mm, z powłoką antyodblaskową, twardą powłoką (2H), masa netto 62,0 g (typ.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ043T1DG03 zapewnia jasność wyświetlacza 500 cd / m² transimisyjny współczynnik kontrastu 300: 1, 45/45/20/55 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 30/30 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału skali szarości dla każdej kropki, co daje paletę 16,7 mln kolorów.W tym produkcie zastosowano 9S1P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 7 tys. Godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
