Szczegóły Produktu:
|
Model: | LQ050T5DG01 | break: | Ostry |
---|---|---|---|
Luminancja: | 600 cd / m² (Typ.) | Kąt widzenia: | 80/80/80/80 (typ.) |
Rozmiar po przekątnej: | 5,0 cala | Format pikseli: | 400 (RGB) × 240 [WQVGA] 94PPI |
Typ interfejsu: | CMOS (1 kanał, 6-bit), 40 pinów FPC | Środowisko: | Operating Temperature: -30 ~ 85 °C ; Temperatura pracy: -30 ~ 85 ° C; Storage Tempe |
High Light: | Wyświetlacz LCD QVGA Sharp TFT,panel TFT Symmetry Sharp |

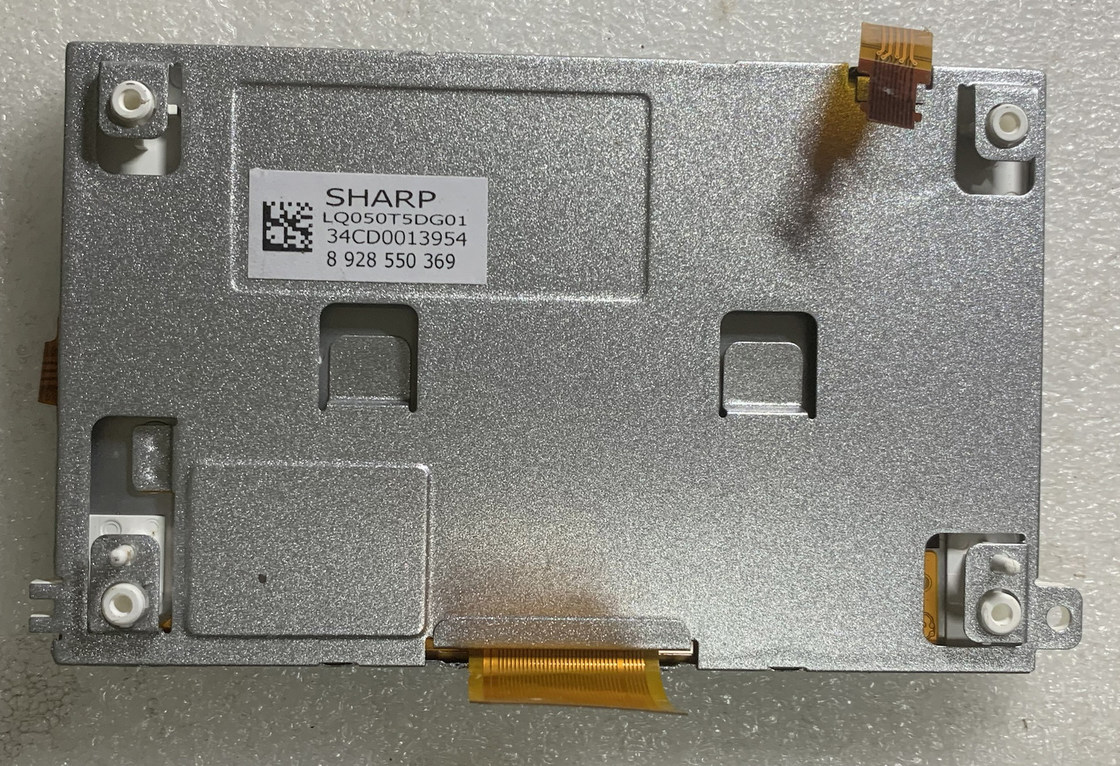

Seria LQ050 LQ050T5DG02 LQ050T5DG01
Rozmiar ekranu : | 5,0 " | |||
---|---|---|---|---|
Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
400 (RGB) × 240, WQVGA | Pionowy pasek RGB | 0,090 × 0,270 mm | 0,270 × 0,270 mm [94PPI] | |
Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
108 × 64,8 mm | 110,0 × 68,9 mm | 120,6 × 75,2 mm | 16,5 ± 0,3 mm | |
Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
Płaski prostokąt | 15: 9 | Typ krajobrazu | ||
Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
110g (typ.) | - | Antyodblaskowe |
Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
---|---|---|---|
600 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 800: 1 (typ.) (Przepuszczalny) | |
Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
- | 80/80/80/80 (typ.) (CR≥5) | 35 (typ.) (Tr + Td) (ms) | |
Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
7886K | 262 KB (6 bitów) | X: 0,295;Y: 0,310 | |
1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
51% | 71% | 53% | |
Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Biała jednolitość: | 1,43 (maks.) (9 punktów) |
Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
---|---|---|---|---|---|---|
WLED | Typ światła krawędziowego | 10 tys. (Min.) | 4S2P | 2 struny | - | |
WLED Electrical: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
12,2 / 13,2 / 14,5 V (Min./Typ./Maks.) | 55/60 mA (typ./maks.) | |||||
Funkcje interfejsu: | Stan sterownika WLED | Typ fizyczny | Pozycja interfejsu | |||
Nie | FPC | - | ||||
Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
10 sztuk | 1 szpilki | 0,5 mm |
Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
---|---|---|---|---|---|---|
3,3 / 9,0 V (typ.) (VCC / VDC) | 2,7 / 11mA (typ.) (ICC / IDC) | - | ||||
Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
CMOS (1 kanał, 6 bitów) | FPC | - | ||||
Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
1 szt | 40 pinów | 0,5 mm |
LQ050T5DG01 obsługuje wyświetlanie 400 (RGB) × 240(WQVGA) ze współczynnikiem proporcji 15: 9 (szer .: wys.), Którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 108 (szer.) × 64,8 (wys.) Mm, rozmiar konturu 120,6 (szer.) × 75,2 (wys.) × 16,8 (gł.) Mm, pole widzenia 110,0 (szer.) × 68,9 (H) mm, z powłoką antyodblaskową, waga netto 110g (typ.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ050T5DG01 zapewnia jasność wyświetlacza 600 cd / m² transimisyjny współczynnik kontrastu 800: 1, 80/80/80/80 (typ.) (CR≥5) (L / R / U / D) kąt widzenia i czas odpowiedzi 35 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli określana jest za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tysięcy kolorów, również z wydajnością gamy kolorów 50% (NTSC).W tym produkcie zastosowano 4S2P WLED, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
