Szczegóły Produktu:
|
| Marka panelu: | Ostry | Model panelu: | LQ084V1DG22 |
|---|---|---|---|
| Rodzaj lampy: | 1 szt. CCFL, 50 tys. Godzin | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6-bit), 31-pinowe złącze |
| Jasność: | 300 cd / m² (Typ.) | Rozmiar panelu: | 8,4 CALA |
| Rozkład: | 640 (RGB) × 480, VGA, 94PPI | Środowisko: | Operating Temp.: 0 ~ 55 °C ; Temperatura pracy: 0 ~ 55 ° C; Storage Temp.: -25 ~ 70 |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ084 LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Rozmiar panelu: | 8,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Rozkład | Układ pikseli | Wielkość piksela (szer. × wys.) | Wielkość piksela (szer. × wys.) |
| 640 (RGB) × 480, VGA | Pionowy pasek RGB | 0,089 × 0,270 mm | 0,267 × 0,270 mm [94PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (szer. × wys.) | Obszar ramki (szer. × wys.) | Wymiar konspektu (szer. × wys.) | Głębokość konturu |
| 170,88 × 129,6 mm | 175,9 × 134,6 mm | 216 × 152,4 mm | 12,0 (typ.) Mm | |
| Funkcje konspektu: | Styl formularza | Aspect Ratio | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 (szer .: wys.) | Typ krajobrazu | ||
| Utrwalenie: | Otwory montażowe do twarzy (4 szt.) | |||
| Inne funkcje : | Osłona panelu | Waga | Powierzchnia | |
| - | 410 ± 20g | Antyodblaskowe (Haze 28%), Twarda powłoka (3H) | ||
| Podstawowe informacje : | Jasność | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 300 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 250: 1 (typ.) (Przepuszczalne) | |
| Kąt widzenia (L / R / U / D) | Kierunek oglądania | Szybkość reakcji | |
| 55/55/55/40 (typ.) (CR≥10) | godzina 12 | 20/40 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru | Ilość koloru | Kolor biały Chromatyczność |
| 6172K | 262 KB (6 bitów) | X: 0,319;Y: 0,329 | |
| Wahania luminancji: | 1,45 (maks.) (5 punktów) | ||
| Sygnał elektryczny: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
|---|---|---|---|---|---|---|
| 410/460 mA (typ./maks. VCC = 3,3 V) (ICC) | 3,3 / 5,0 V (typ.) (VCC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | VIL≤0,3VCC;0,7 VCC≤VIH | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Berło | |||
| - | Złącze | Równoległy RGB (1 kanał, 6 bitów) | ||||
| Interfejs sygnału: | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| HRS | DF9BA-31P-1V | 1 szt | 1,0 mm | 31 pinów | DRGB-31P1C6B-010K | |
| Funkcje podświetlenia: | Rodzaj | Pozycja | Kształt | Ilość | Życie (godziny) | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 szt | 50 KB (typ.) | - | |
| CCFL elektryczne: | Bieżące wejście | Wejście napięciowe | Konsumpcja | |||
| 2,0 / 6,0 / 6,5 mA (min./typ./maks.) | 4,1 W (typ.) | |||||
| Napięcie włączenia | Częstotliwość lampy | |||||
| 1300/1500 V (maks.) (Ta = + 25/0 ℃) | 20/45/70 KHz (Min./Typ./Maks.) | |||||
| Funkcje interfejsu: | Pozycja | Rodzaj | Sterownik CCFL | |||
| - | Złącze | |||||
| Szczegóły interfejsu | Marka | Model | Ilość | Pin Pitch | Szpilki | Przydzielenie pinu |
| JST | BHR-03VS-1 | 1 szt | 4,0 mm | 3 kołki | BLL-3PINS-HNL | |

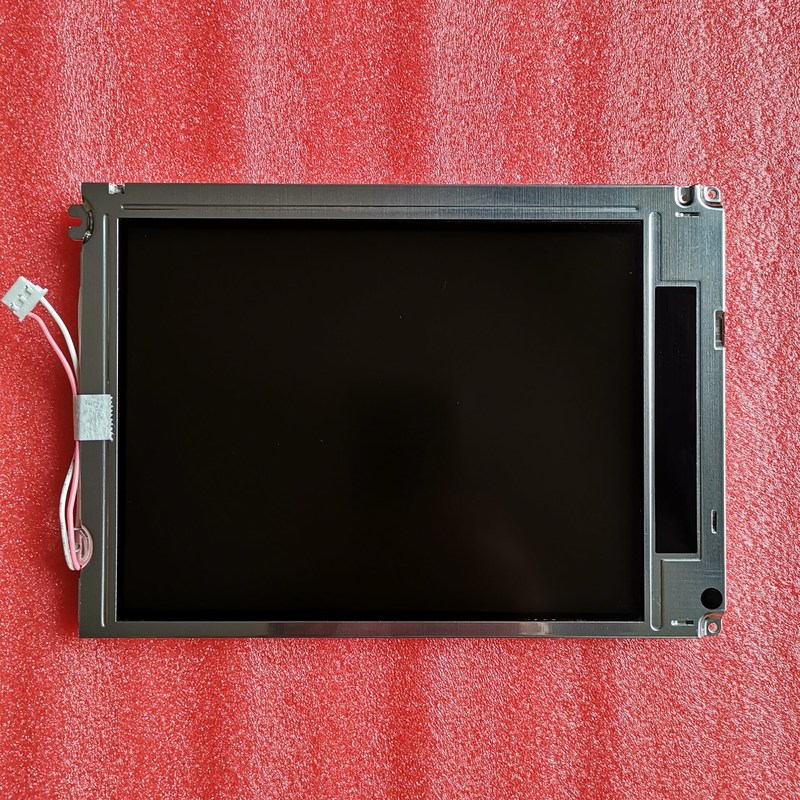

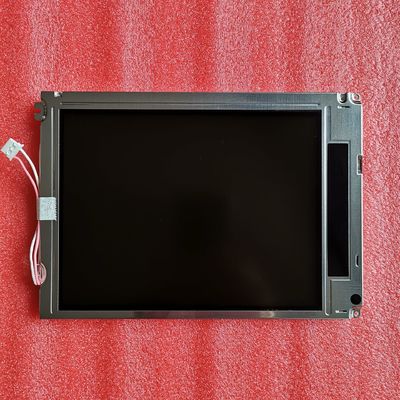

LQ084V1DG22 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma obszar aktywny 170,88 (szer.) × 129,6 (wys.) Mm, rozmiar konturu 216 (szer.) × 152,4 (wys.) Mm, pole widzenia 175,9 (szer.) × 134,6 (wys.) Mm, z powłoką antyodblaskową (Haze 28%), twardą powłoką (3H), waga netto 410 ± 20g.Jako TN, normalnie biały, transmisyjny produkt LCM, LQ084V1DG22 zapewnia jasność 300 cd / m² transimisyjny współczynnik kontrastu 250: 1, 55/55/55/40 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 12 i czas odpowiedzi 20/40 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 1 szt. CCFL, ponieważ jest to system podświetlenia i ma żywotność 50 000 godzin.
