Szczegóły Produktu:
|
| break: | Ostry | Model: | LQ104S1DG31 |
|---|---|---|---|
| Rozmiar po przekątnej: | 10,4 cala | Luminancja: | 350 cd / m² (Typ.) |
| Typ interfejsu: | CMOS (1 kanał, 6-bit), 41-pinowe złącze | Źródło światła: | CCFL [2 szt.], 50 tys. Godzin, sterownik bez sterownika |
| Format pikseli: | 800 (RGB) × 600 [SVGA] 96PPI | Środowisko: | Operating Temperature: -30 ~ 80 °C ; Temperatura pracy: -30 ~ 80 ° C; Storage Tempe |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 350 (typ.) | 70/70/50/60 (typ.) (CR≥10) | 10/25 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 300: 1 (min.) (Przepuszczalne) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 | |
| Biała wariacja: | 1,45 (maks.) (5 punktów) | ||
| Rozmiar panelu: | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 (RGB) × 600 [SVGA] | Pionowy pasek RGB | 0,264 × 0,264 [96PPI] | 0,088 × 0,264 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 211,2 (poz.) × 158,4 (pion.) | 215,4 (poz.) × 162,4 (pion.) | 243 (poz.) × 183,8 (pion.) | 11,5 (maks.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Montaż: | Otwory montażowe do twarzy (2-Φ3,5, 2-R1,75) | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 600g (maks.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Skanowanie wsteczne: | Tak (180 °) |
|---|---|
| Częstotliwość pionowa: | 60 Hz |
| Pobór energii : | 6,6 W. |
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | 2 szt | Prosto | 50 tys. (Min.) | Wymienny | |
| CCFL elektryczne: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 467V (typ.) | 3,5 / 6,0 / 6,5 mA (min./typ./maks.) | 5,6 W (typ.) | ||||
| Częstotliwość robocza | Napięcie początkowe | |||||
| 35/60/70 KHz (Min./Typ./Maks.) | 1300 V (maks.) (Ta = -30 ℃) | |||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| JST | BHR-02 (8,0) VS-1N | 8,0 mm | 2 kołki | 2 szt | BLL-2PINS-HL | |
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 / 5,0 V (typ.) (VCC) | 300/200 mA (typ.) (ICC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | VIL≤0,9V;2.1 V≤VIH | |||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | CMOS (1 kanał, 6 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | DF9MA-41P-1V | 1,0 mm | 41 pinów | 1 szt | DRGB-41P1C6B-010C | |

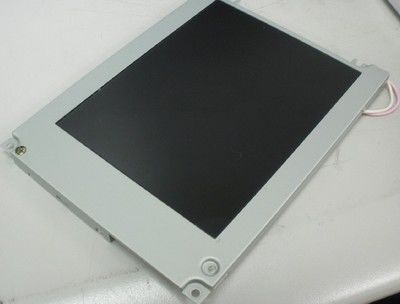

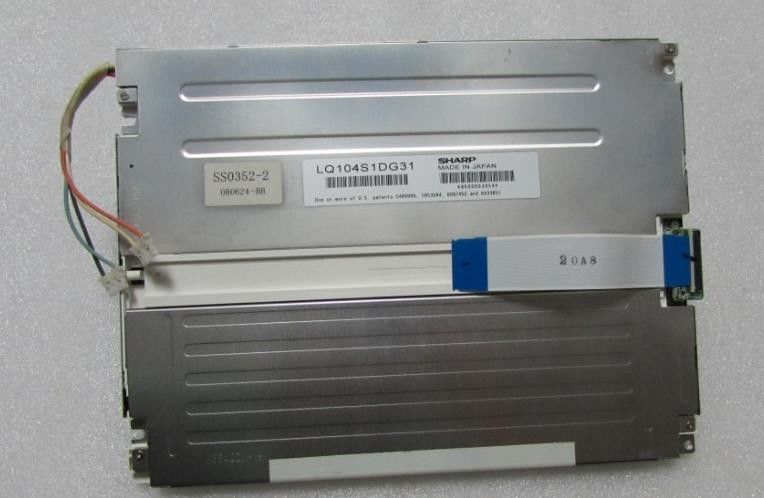

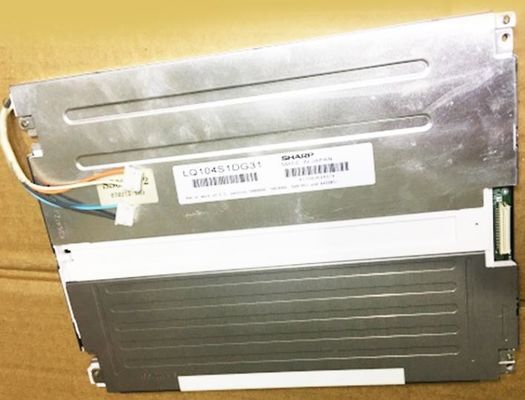

LQ104S1DG31 obsługuje wyświetlanie 800 (RGB) × 600(SVGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowy pasek RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar obrysu 243 (szer.) × 183,8 (wys.) Mm, pole widzenia 215,4 (szer.) × 162,4 (wys.) Mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 600g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ104S1DG31 zapewnia jasność wyświetlacza 350 cd / m² transimisyjny współczynnik kontrastu 300: 1, 70/70/50/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 10/25 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdej kropki, prezentując w ten sposób paletę 262 tysięcy kolorów.Ten produkt przyjął 2 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (górna strona) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
