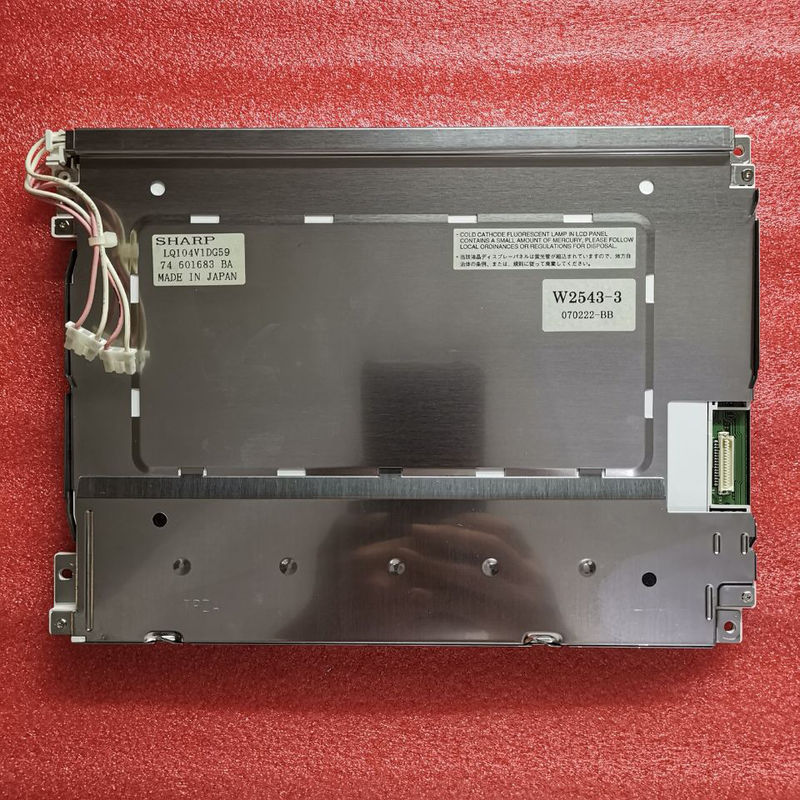

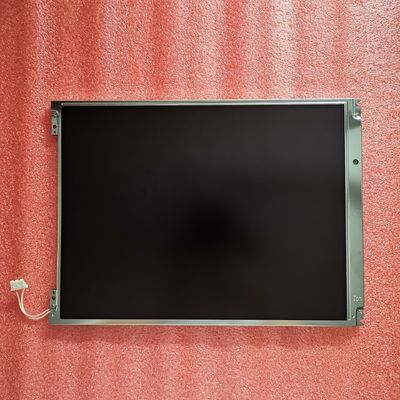

Szczegóły Produktu:
|
| Nazwa modelu: | LQ104V1DG59 | Rozmiar ekranu: | 10.4 " |
|---|---|---|---|
| Liczba pikseli: | 640 (RGB) × 480 (VGA) 76PPI | Luminancja: | 350 cd / m² (Typ.) |
| układ: | Pionowy pasek RGB | Podświetlenie: | 2 szt. CCFL, 50 tys. Godzin, bez sterownika |
| Rodzaj sygnału: | Równoległy RGB (1 kanał, 6-bit), złącze 31 pinów | Max. Max. Ratings Oceny: | Temperatura przechowywania: -30 ~ 70 ° C Temperatura pracy: -10 ~ 65 ° C |
| High Light: | Przemysłowy panel LCD CCFL LVDS,panel CCFL NEC TFT |
||
Seria LQ104 LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 350 (typ.) | 70/70/40/70 (typ.) (CR≥10) | 20/40 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 300: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 | |
| Biała wariacja: | 1,45 (maks.) (5 punktów) | ||
| Rozmiar panelu: | 10,4 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 640 (RGB) × 480 [VGA] | Pionowy pasek RGB | 0,330 × 0,330 [76PPI] | 0,110 × 0,330 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 211,2 (poz.) × 158,4 (pion.) | 214,6 (poz.) × 162,4 (pion.) | 246,5 (poz.) × 179,4 (pion.) | 15,5 (maks.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Montaż: | Otwory montażowe do twarzy (2-Φ3,4, 2-R1,7 × 4,4) na lewej, prawej ramce | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 620g (maks.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | 2 szt | Prosto | 50 tys. (Min.) | - | |
| CCFL elektryczne: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
| 467V (typ.) | 3,5 / 6,0 / 7,0 mA (min./typ./maks.) | 5,6 W (typ.) | ||||
| Częstotliwość robocza | Napięcie początkowe | |||||
| 40/60/70 KHz (Min./Typ./Maks.) | 1000/1450 V (maks.) (Ta = + 25 / -10 ℃) | |||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| Nie | Złącze | |||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 kołki | 2 szt | BLL-3PINS-HNL | |
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 / 5,0 V (typ.) | 180/150 mA (typ.) (3,3 V / 5,0 V) | - | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | Równoległy RGB (1 kanał, 6 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | DF9MA-31P-1V | 1,0 mm | 31 pinów | 1 szt | DRGB-31P1C6B-010K | |
LQ104V1DG59 obsługuje wyświetlanie 640 (RGB) × 480(VGA) o współczynniku kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 211,2 (szer.) × 158,4 (wys.) Mm, rozmiar konturu 246,5 (szer.) × 179,4 (wys.) × 15,5 (gł.) Mm, pole widzenia 214,6 (szer.) × 162,4 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 620g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ104V1DG59 zapewnia jasność wyświetlacza 350 cd / m² transimisyjny współczynnik kontrastu 300: 1, 70/70/40/70 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 20/40 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, co daje paletę 262 tysięcy kolorów.Ten produkt przyjął 2 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (górna strona) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
