Szczegóły Produktu:
|
| Rozmiar panelu: | 12,1 cala | Model panelu: | LQ121S1DG43 |
|---|---|---|---|
| Jasność: | 370 cd / m² (typ.) | Rozkład: | 800 (RGB) × 600, SVGA, 82PPI |
| Rodzaj lampy: | 2 szt. CCFL, 50 tys. Godzin, bez sterownika | Interfejs sygnałowy: | Równoległy RGB (1 kanał, 6-bit), 41-pinowe złącze |
| Kąt widzenia: | 70/70/50/60 | Środowisko: | Operating Temp.: -10 ~ 65 °C ; Temperatura pracy.: -10 ~ 65 ° C; Storage Temp.: -30 |
| High Light: | Wyświetlacz LVDS TFT LCD,wyświetlacz LCD o wysokiej jasności WLED |
||
Seria LQ121 LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| Podstawowe informacje : | Luminancja | Tryb pracy | Współczynnik kontrastu |
|---|---|---|---|
| 370 cd / m² (typ.) | TN, normalnie biały, przepuszczalny | 450: 1 (typ.) (Przepuszczalny) | |
| Dobry widok na | Kąt widzenia | Czas odpowiedzi | |
| Godzina szósta | 70/70/50/60 (typ.) (CR≥10) | 10/25 (typ.) (Tr / Td) (ms) | |
| Kolor wyświetlacza: | Temperatura koloru: | Kolor wsparcia | Koordynacja koloru |
| 6485K | 262 KB (6 bitów) | X: 0,313;Y: 0,329 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 50% | 69% | 52% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała jednolitość: | 1,25 (maks.) (5 punktów) | ||
| Rozmiar ekranu : | 12,1 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Liczba pikseli | Format pikseli | Wielkość piksela (poziom × pion) | Wielkość piksela (poziom × pion) |
| 800 (RGB) × 600, SVGA | Pionowy pasek RGB | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
| Rozmiar mechaniczny: | Obszar wyświetlania (poziom × pion) | Otwór na maskę (H × V) | Całkowity wymiar (H × V) | Całkowita głębokość |
| 246 × 184,5 mm | 249,0 × 187,5 mm | 276 × 209 mm | 11,0 (maks.) Mm | |
| Funkcje konspektu: | Kształt formy | Współczynnik proporcji (H: V) | Orientacja | Styl kształtu |
| Płaski prostokąt | 4: 3 | Typ krajobrazu | ||
| Inne specyfikacje: | Masa | Osłona panelu | Obróbka powierzchniowa | |
| 660 g (maks.) | - | Antyodblaskowa, twarda powłoka (3H) | ||
| Otwory i wsporniki: | Otwory montażowe do twarzy (2-Φ3,4, 2-R1,7) na lewej, prawej ramce | |||
| Funkcje podświetlenia: | Rodzaj | Pozycja | Życie (godziny) | Ilość | Kształt | Zastąpienie |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | 50 tys. (Min.) | 2 szt | Prosto | Wymienny | |
| CCFL elektryczne: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
| 583 V (typ.) | 3,0 / 6,0 / 6,5 mA (min./typ./maks.) | 7,0 W (typ.) | ||||
| Częstotliwość robocza | Napięcie rozruchowe | |||||
| 35/60/80 KHz (Min./Typ./Maks.) | 1200/1500 V (maks.) (Ta = + 25 / -10 ℃) | |||||
| Funkcje interfejsu: | Stan sterownika CCFL | Typ fizyczny | Pozycja interfejsu | |||
| Nie | Złącze | - | ||||
| Szczegóły interfejsu | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| JST | BHR-03VS-1 | 2 szt | 3 kołki | 4,0 mm | BLL-3PINS-HNL | |
| Sygnał elektryczny: | Napięcie wejściowe | Prąd wejściowy | Pobór energii | |||
|---|---|---|---|---|---|---|
| 3,3 / 5,0 V (typ.) (VCC) | 380/230 mA (typ.) (ICC) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | VIL≤0,8V;2.1 V≤VIH | |||||
| Funkcje interfejsu: | Typ sygnału | Typ fizyczny | Pozycja interfejsu | |||
| Równoległy RGB (1 kanał, 6 bitów) | Złącze | - | ||||
| Szczegóły interfejsu: | Nazwa handlowa | Nazwa modelu | Ilość | Szpilki | Pin Pitch | Konfiguracja pinów |
| 1 szt | 41 pinów | 1,0 mm | DRGB-41P1C6B-010A | |||

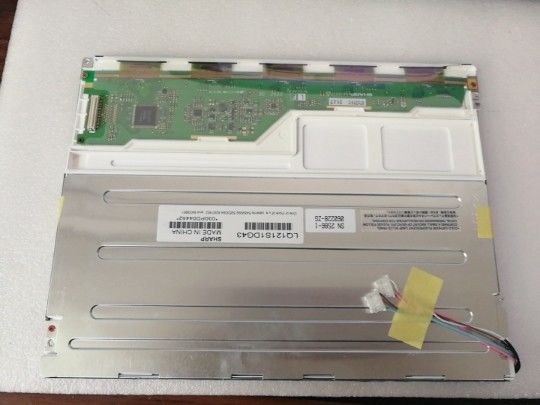

LQ121S1DG43 obsługuje wyświetlanie 800 (RGB) × 600(SVGA) ze współczynnikiem kształtu 4: 3 (W: H), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 246 (szer.) × 184,5 (wys.) Mm, rozmiar konturu 276 (szer.) × 209 (wys.) × 11 (gł.) Mm, pole widzenia 249,0 (szer.) × 187,5 (H) mm, z powłoką antyodblaskową, twardą powłoką (3H), waga netto 660g (maks.).Jako TN, normalnie biały, transmisyjny produkt LCM, LQ121S1DG43 zapewnia jasność wyświetlacza 370 cd / m² transimissive współczynnik kontrastu 450: 1, 70/70/50/60 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia na godzinie 6 i czas odpowiedzi 10/25 (typ.) (Tr / Td) ms.Skala szarości lub jasność subpikseli określana jest za pomocą 6-bitowego sygnału skali szarości dla każdego punktu, prezentując w ten sposób paletę 262 tysięcy kolorów, również z wydajnością gamy kolorów 50% (NTSC).Ten produkt przyjął 2 szt. CCFL, ponieważ jest to system podświetlenia, który został umieszczony jako typ światła krawędziowego (górna strona) i ma żywotność 50 000 godzin, dodatkowo potrzebny jest zewnętrzny sterownik podświetlenia.
