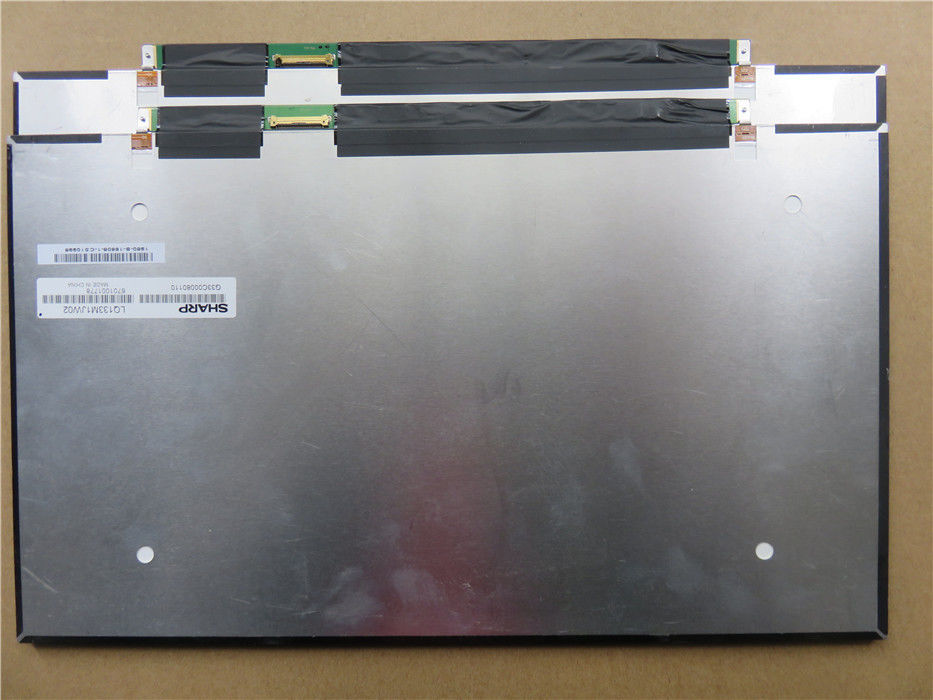

Szczegóły Produktu:
|
| Model panelu: | LQ133M1JW02 | Rozmiar panelu: | 13,3 cala |
|---|---|---|---|
| Kąt widzenia: | 89/89/89/89 | Jasność: | 330 cd / m² (Typ.) |
| Rozkład: | 1920 (RGB) × 1080, FHD, 166PPI | Środowisko: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 |
| Interfejs sygnałowy: | eDP (2 tory), eDP1.3, HBR1 (2,7G / lane), złącze 30-stykowe | Rodzaj lampy: | 8S8P WLED, 10 tys. Godzin, ze sterownikiem LED |
| High Light: | Panel LVDS TFT LCD,wyświetlacz SVGA Sharp TFT LCD |
||
Seria LQ133 LQ133M1JW03 LQ133M1JW02 LQ133M1JW01
| Funkcje pikseli: | Rozkład | 1920 (RGB) × 1080, FHD | Wielkość piksela (mm) | 0,051 × 0,153 (poziomo × pion) |
|---|---|---|---|---|
| Format pikseli | Pionowy pasek RGB | Rozstaw pikseli (mm) | 0,153 × 0,153 (poz. × pion.) [166PPI] | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | 293,76 (poz.) × 165,24 (pion.) | Obszar ramki (mm) | - |
| Wymiar zarysu (mm) | 305,2 (poz.) × 188,1 (pion.) | Głębokość (mm) | 2,5 / 2,85 (typ. / Maks.) | |
| Funkcje konspektu: | Styl formularza | Płaski prostokąt | Kształt konturu | Smukły (płaski PCBA, T≤3,2 mm) |
| Współczynnik proporcji | 16: 9 (poziom: pion) | Orientacja | Typ krajobrazu | |
| Montaż: | Bez | |||
| Inne specyfikacje: | Waga | 225g (maks.) | Leczenie | Antyodblaskowa, twarda powłoka (3H) |
| Podstawowe informacje : | Luminancja (cd / m²) | 330 (typ.) | Współczynnik kontrastu | 1000: 1 (typ.) (Przepuszczalny) |
|---|---|---|---|---|
| Kąt widzenia | 89/89/89/89 (typ.) (CR≥10) | Tryb wyświetlania | IPS, normalnie czarny, przepuszczalny | |
| Najlepszy widok włączony | Symetria | Odpowiedź (ms) | 25 (typ.) (Tr + Td) | |
| Wydajność kolorów: | Biała współrzędna | X: 0,313;Y: 0,329 | Wyświetl kolory | 16,7 mln (8 bitów) |
| Temperatura koloru | 6485K | Biała jednolitość | 1,25 / 1,40 (typ./maks.) (5 punktów) | |
| 1931 Gamlt kolorów: | Stosunek NTSC | 71% | sRGB | 100% pokrycia |
| Adobe RGB | 74% pokrycia | DCI-P3 | 74% pokrycia | |
| Rec.2020 | 53% pokrycia | Uwagi | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Sygnał elektryczny: | Napięcie zasilające | 3,3 V (typ.) | Obecnie zaopatrzenie | 180 / 270mA (typ./maks.) | ||
|---|---|---|---|---|---|---|
| Konsumpcja | 0,59 W (typ.) | |||||
| Typ sygnału: | eDP (2 tory), eDP1.3, HBR1 (2,7G / tor) | Napięcie sygnału | - | |||
| Funkcje interfejsu: | Pozycja | Rodzaj | Złącze | |||
| Szczegóły interfejsu: | Marka | Model | Ilość | Szpilki | Smoła | Konfiguracja pinów |
| I-PEX | 20455-030E-12 | 1 szt | 30 pinów | 0,5 mm | EDP-30P2L-020A | |
| Funkcje podświetlenia: | Kształt | 8 strun | Rodzaj | WLED | Pozycja | Typ światła krawędziowego |
|---|---|---|---|---|---|---|
| Zastąpienie | - | Ilość | 8S8P | Dożywotni | 10K (typ.) (Godziny) | |
| Funkcje interfejsu: | Pozycja | - | Rodzaj | Zawarte w interfejsie sygnałowym panelu | ||
| Sterownik podświetlenia: | Ze sterownikiem LED | |||||
| Sterownik elektryczny: | Napięcie zasilające | 7,0 / 12,0 / 21,0 V (Min./Typ./Maks.) | Obecnie zaopatrzenie | 299 / 341mA (typ./maks.) | ||
| Konsumpcja | 3,59 W (typ.) | |||||
LQ133M1JW02 obsługuje wyświetlanie 1920 (RGB) × 1080(FHD) ze współczynnikiem proporcji 16: 9 (szer .: wys.), Którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 293,76 (szer.) × 165,24 (wys.) Mm, rozmiar konturu 305,2 (szer.) × 188,1 (wys.) × 2,85 (gł.) Mm, z powłoką antyodblaskową, twardą powłoką (3H) ), waga netto 225g (maks.), kształt typu Slim (PCBA Flat, T≤3,2mm).Jako produkt IPS, normalnie czarny, transmisyjny LCM, LQ133M1JW02 zapewnia jasność wyświetlacza 330 cd / m² transimisyjny współczynnik kontrastu 1000: 1, 89/89/89/89 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 25 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą kolorów 100% (sRGB).W tym produkcie zastosowano 8S8P WLED jako system podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 10 000 godzin, ze sterownikiem LED.
