Szczegóły Produktu:
|
| Model: | LQ133M1JX26 | Format pikseli: | 1920 (RGB) × 1080 [FHD] 166PPI |
|---|---|---|---|
| Rozmiar po przekątnej: | 13,3 cala | Luminancja: | 400 cd / m² (Typ.) |
| Źródło światła: | WLED, 15 000 godzin, ze sterownikiem LED | Typ interfejsu: | eDP (2 tory), eDP1.3, HBR1 (2,7G / lane), złącze 30-stykowe |
| Kąt widzenia: | 89/89/89/89 | Środowisko: | Operating Temperature: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temperatu |
| High Light: | Panel LVDS TFT LCD,wyświetlacz SVGA Sharp TFT LCD |
||
Seria LQ133 LQ133M1LW02 LQ133M1JX26 LQ133M1JX20 LQ133M1JX15
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 400 (typ.) | 89/89/89/89 (typ.) (CR≥10) | 25 (typ.) (Tr + Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Symetria | IPS, normalnie czarny, przepuszczalny | 1000: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 6485K | 16,7 mln (8 bitów) | X: 0,313;Y: 0,329 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 71% | 100% | 74% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała wariacja: | 1,25 / 1,53 (typ./maks.) (5 punktów) | ||
| Rozmiar panelu: | 13,3 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 1920 (RGB) × 1080 [FHD] | Pionowy pasek RGB | 0,153 × 0,153 [166PPI] | 0,051 x 0,153 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 293,76 (poz.) × 165,24 (pion.) | - | 299,46 (poz.) × 178,64 (pion.) | 2,15 / 4,7 (typ./maks.) Mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 16: 9 (poziom: pion) | Slim (PCBA Bent, T≤3,0mm) | |
| Montaż: | Bez | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 190/210 g (typ./maks.) | - | Odblask (zamglenie 0%), twarda powłoka (3H) | ||
| Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| WLED | Typ światła krawędziowego | - | - | 15K (typ.) | - | |
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Ze sterownikiem LED | Zawarte w interfejsie sygnałowym panelu | ||||
| Sterownik elektryczny: | Napięcie zasilające | Obecnie zaopatrzenie | Pobór energii | |||
| 5,0 / 12,0 / 15,0 V (Min./Typ./Maks.) | 189,2 / 217 mA (typ. / Maks.) | 2,27 / 2,6 W (typ. / Maks.) | ||||
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 V (typ.) | 242 / 333mA (typ./maks.) | 0,8 / 1,1 W (typ./maks.) | ||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| eDP (2 tory), eDP1.3, HBR1 (2,7G / tor) | Złącze | |||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| I-PEX | 20455-030E-76 | 0,5 mm | 30 pinów | 1 szt | EDP-30P2L-020B | |

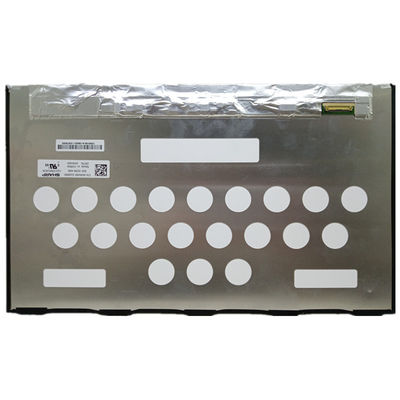

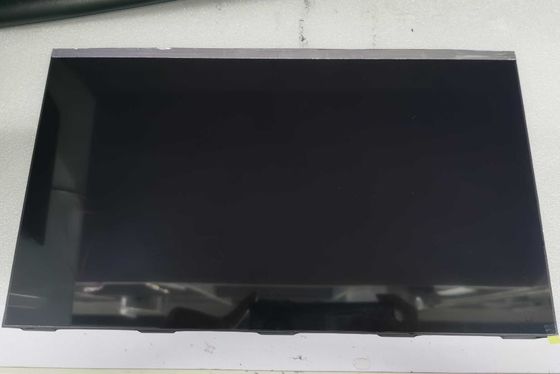

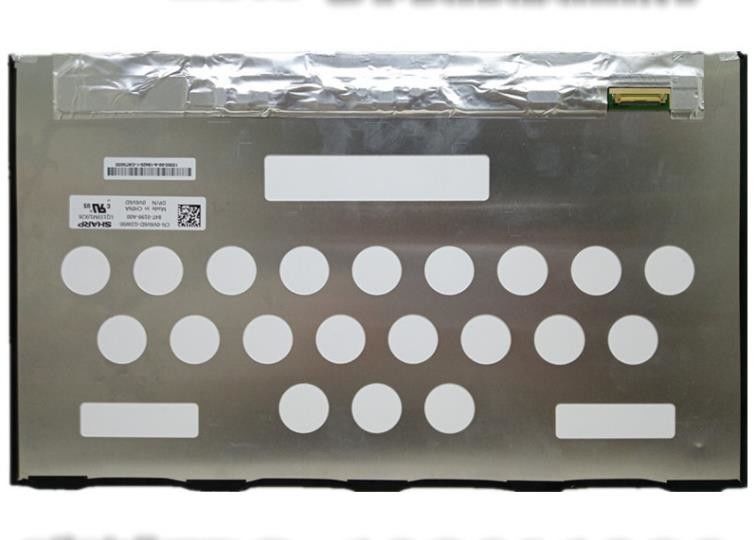

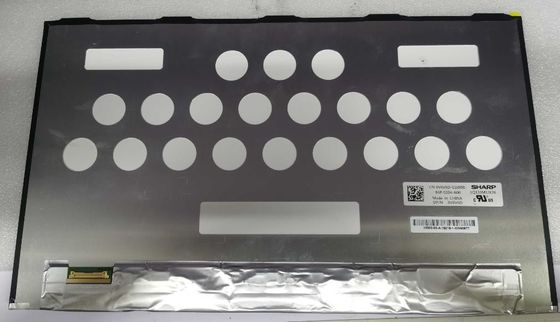

LQ133M1JX26 obsługuje wyświetlanie 1920 (RGB) × 1080(FHD) ze współczynnikiem proporcji 16: 9 (Szer .: W), którego piksele są ułożone w pionowe paski RGB.Jeśli chodzi o szczegóły mechaniczne, ma aktywny obszar 293,76 (szer.) × 165,24 (wys.) Mm, rozmiar konturu 299,46 (szer.) × 178,64 (wys.) × 4,7 (gł.) Mm, z powierzchnią odblaskową (zamglenie 0%) , Twarda powłoka (3H), waga netto 190 / 210g (typ./maks.), Kształt typu Slim (PCBA Bent, T≤3,0mm).Jako produkt IPS, normalnie czarny, transmisyjny LCM, LQ133M1JX26 zapewnia jasność wyświetlacza 400 cd / m² transimisyjny współczynnik kontrastu 1000: 1, 89/89/89/89 (typ.) (CR≥10) (L / R / U / D) kąt widzenia, najlepszy kierunek widzenia przy symetrii i czas odpowiedzi 25 (typ.) (Tr + Td) ms.Skala szarości lub jasność subpikseli jest określana za pomocą 8-bitowego sygnału w skali szarości dla każdego punktu, co daje paletę 16,7 mln kolorów, również z gamą kolorów 100% (sRGB).W tym produkcie zastosowano WLED jako systerm podświetlenia, który został umieszczony jako typ światła krawędziowego i ma żywotność 15 000 godzin, ze sterownikiem LED.
