Szczegóły Produktu:
|

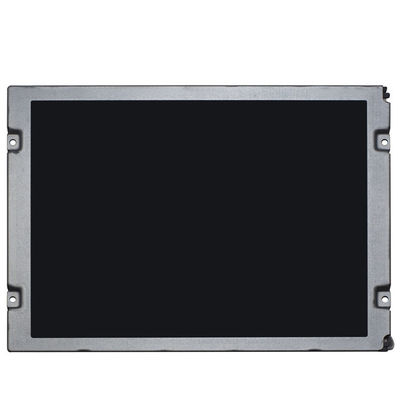

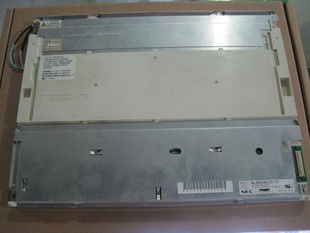

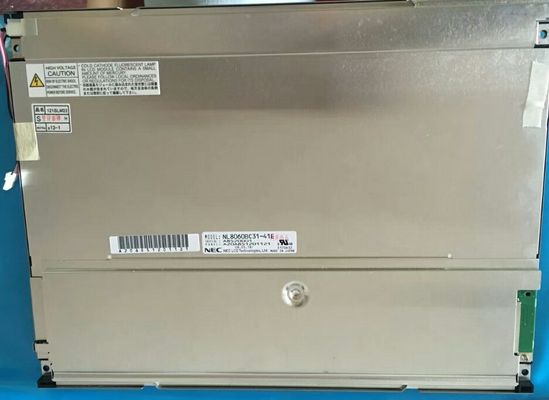

| Numer modelu: | NL8060BC31-17E | break: | NEC |
|---|---|---|---|
| rozmiar: | 12,1 cala | Rozkład: | 800 × 600RGB |
| Jasność: | 400 cd / m2 | Rodzaj lampy: | CCFL |
| Zakres temperatury: | Operating Temp.: 0 ~ 50 °C ; Temperatura pracy: 0 ~ 50 ° C; Storage Temp.: -20 ~ 60 | ||
| High Light: | Wyświetlacz NEC TFT 40% NTSC,XGA 85PPI Wyświetlacz NEC TFT |
||
| Podstawowe informacje : | Producent | Model panelu | Typ panelu | Alias |
|---|---|---|---|---|
 |
NL8060BC31-17E | a-Si TFT-LCD, LCM | - | |
| Środowisko: | Stan RoHS | Temperatura pracy | Temperatura przechowywania | Poziom wibracji |
|
0 ~ 50 ° C | -20 ~ 60 ° C | 2,0 G (19,6 m / s²) |
| Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
|---|---|---|---|
| 400 (typ.) | 55/55/40/50 (typ.) (CR≥10) | 15/55 (typ.) (Tr / Td) | |
| Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
| Godzina szósta | TN, normalnie biały, przepuszczalny | 350: 1 (typ.) (Przepuszczalny) | |
| Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
| 7254K | 262 KB (6 bitów) | X: 0,302;Y: 0,318 | |
| 1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
| 41% | 57% | 43% | |
| Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
| 43% | 31% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biała wariacja: | 1,40 (maks.) (5 punktów) |
||
| Rozmiar panelu: | 12,1 cala | |||
|---|---|---|---|---|
| Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
| 800 (RGB) × 600 [SVGA] | Pionowy pasek RGB | 0,3075 × 0,3075 [82PPI] | 0,1025 × 0,3075 | |
| Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
| 246 (poz.) × 184,5 (pion.) | 249,0 (poz.) × 187,5 (pion.) | 280 (poziom) × 210 (pion) | 13,0 ± 0,7 mm | |
| Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
| Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | ||
| Montaż: | Otwory montażowe do twarzy (4-Φ3,5) | |||
| Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
| 760 / 800g (typ./maks.) | - | Przezroczysta, twarda powłoka (3H) | ||
| Skanowanie wsteczne: | Tak (180 °) |
|---|---|
| Częstotliwość pionowa: | 60 Hz |
| Pobór energii : | 7,0 W (typ) |
| Cechy lampy: | Rodzaj | Pozycja | Ilość |
Kształt | Życie (godziny) | Wymiana lampy |
|---|---|---|---|---|---|---|
| CCFL | Typ światła krawędziowego (górna strona) | 2 szt | Proste | - | Wymienny (121LHS17) | |
| CCFL elektryczne: | Napięcie zasilające | Obecnie zaopatrzenie | Moc |
|||
| 600 V (typ.) | 2,0 / 5,0 / 5,5 mA (min./typ./maks.) | |||||
| Częstotliwość robocza | Napięcie początkowe | |||||
| 58/65/69 KHz (Min./Typ./Maks.) | 960/1200 V (Min.) (Ta = + 25/0 ℃) | |||||
| Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
| - | Nie | Złącze | ||||
| Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| JST | BHR-03VS-1 | 4,0 mm | 3 kołki | 1 szt | BLL-3PINS-LHH | |
| Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
|---|---|---|---|---|---|---|
| 3,3 / 5,0 V (typ.) (VCC) | 320 mA (typ. Przy 3,3 V) | - | ||||
| Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,3VCC;0,7 VCC≤VIH≤VCC | |||||
| Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
| - | CMOS (1 kanał, 6 bitów) | Złącze | ||||
| Szczegóły złącza: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
| HRS | DF9-41P-1V | 1,0 mm | 41 pinów | 1 szt | ||
