Szczegóły Produktu:
|
rozmiar: | 10,4 cala | Rozkład: | 800 * 600 |
---|---|---|---|
Luminancja: | 230 cd / m² (Typ.) | Zobacz kierunek: | godzina 12 |
Kąt widzenia: | 70/70/60/70 (Typ.) (CR ≥10) | Wsparcie Kolor: | 262 tys. 50% NTSC |
Typ interfejsu: | Złącze LVDS (1 kanał, 6-bitowe) 20-stykowe | Współczynnik kontrastu: | 400: 1 (typ.) (TM) |
Panel dotykowy: | Bez | Środowisko: | Operating Temperature: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70 ° C; Storage Tempe |
High Light: | 800 * 600 Tianma TFT,10,4 "Tianma TFT |
1. Główne informacje:

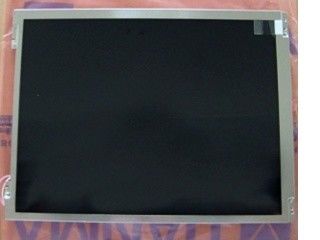

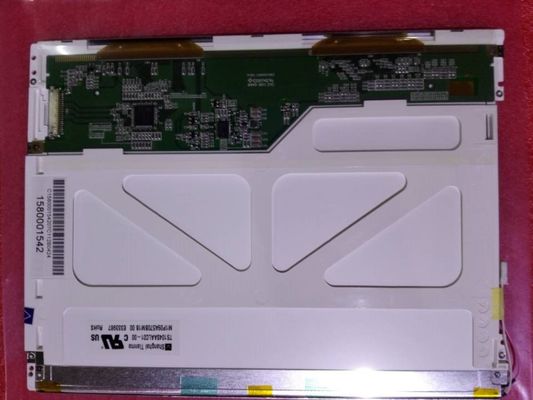

Tianma Microelectronics Co., Ltd. TS104SAALC01-00 (Alias: TM104SCH02) to panel wyświetlacza a-Si TFT-LCD o przekątnej 10,4 cala, ze zintegrowanym systemem podświetlenia CCFL, bez sterownika podświetlenia, bez ekranu dotykowego.Charakteryzuje się zakresem temperatur pracy -20 ~ 70 ° C, zakresem temperatur przechowywania -30 ~ 80 ° C.Jego ogólne cechy są następujące: Matowy.W oparciu o jego cechy model ten może być stosowany do zastosowań przemysłowych itp.
2. Cechy optyczne TIANMA TS104SAALC01-00:
Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
---|---|---|---|
230 (typ.) | 70/70/60/70 (typ.) (CR≥10) | 10 (typ.) (TTr + Td) | |
Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
godzina 12 | TN, normalnie biały, przepuszczalny | 400: 1 (typ.) (Przepuszczalny) | |
Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
6584K | 262 KB (6 bitów) | X: 0,311;Y: 0,330 | |
1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
51% | 71% | 53% | |
Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Biała wariacja | 1,25 / 1,43 (typ./maks.) (9 punktów) |
3. Cechy mechaniczne TIANMA TS104SAALC01-00:
Rozmiar panelu | 10,4 cala | |||
---|---|---|---|---|
Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
800 (RGB) × 600 [SVGA] | Pionowy pasek RGB | 0,264 × 0,264 [96PPI] | 0,088 × 0,264 | |
Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
211,2 (poz.) × 158,4 (pion.) | 215,0 (poz.) × 162,0 (pion.) | 236 (poz.) × 176,9 (pion.) | 5,6 ± 0,3 mm | |
Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | - | |
Montaż: | Otwory montażowe do twarzy (4 szt.) Na lewej, prawej ramce | |||
Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
288 g (typ.) | - | Antyodblaskowa, twarda powłoka (3H) |
4. Cechy podświetlenia TIANMA TS104SAALC01-00:
Cechy lampy: | Rodzaj | Pozycja | Ilość | Kształt | Życie (godziny) | Wymiana lampy |
---|---|---|---|---|---|---|
CCFL | Typ światła krawędziowego | 1 szt | Prosto | - | - | |
CCFL elektryczne: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
520 ± 52V | 3,0 / 5,5 / 7,0 mA (min./typ./maks.) | |||||
Częstotliwość robocza | Napięcie początkowe | |||||
40/60/80 KHz (Min./Typ./Maks.) | 890 V (maks.) | |||||
Funkcje interfejsu: | Pozycja | Sterownik podświetlenia | Rodzaj | |||
- | Nie | Złącze | ||||
Szczegóły interfejsu: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
JST | BHSR-02VS-1 | 3,5 mm | 2 kołki | 1 szt | BLL-2PINS-HL |
5. Często zadawane pytania:
P1: Jaka jest jakość twojego panelu LCD?
Odp.: Różne jakości, takie jak 100% nowy i oryginalny nowy OEM, LCD klasy A, panel LCD A itp.
P2: Jaka jest Twoja polityka zwrotów i zwrotów pieniędzy?
Odp.: Zapewniamy doskonałe usługi posprzedażowe i obiecujemy 6-miesięczną gwarancję po wysyłce, aby zapewnić stabilną wydajność.
P3: Jak długi jest czas realizacji?
Odp.: Czas realizacji wynosi około 1-3 dni roboczych po otrzymaniu płatności.
P4: Jak mogę otrzymać ofertę?
O: Zapytaj przez Skype, e-mail, Whatsapp lub telefon.Odpowiedź otrzymasz w ciągu 24 godzin.
