Szczegóły Produktu:
|
rozmiar: | 3,5 cala | Rozkład: | 320 * 240 |
---|---|---|---|
Luminancja: | 200 cd / m² (Typ.) | Zobacz kierunek: | godzina 12 |
Kąt widzenia: | 60/60/40/60 (typ.) (CR≥10) | Wsparcie Kolor: | 16,7 mln 50% NTSC |
Typ interfejsu: | Cyfrowy RGB (8/24-bitowy) + SPI, CCIR601 / 656, 54 piny FPC | Współczynnik kontrastu: | 350: 1 (typ.) (TM) |
Panel dotykowy: | Bez | Środowisko: | Operating Temp.: -20 ~ 70 °C ; Temperatura pracy: -20 ~ 70 ° C; Storage Temp.: -30 |
High Light: | Wyświetlacz 320 * 240 TFT LCD,3,5-calowy wyświetlacz TFT LCD |
1. Główne informacje:

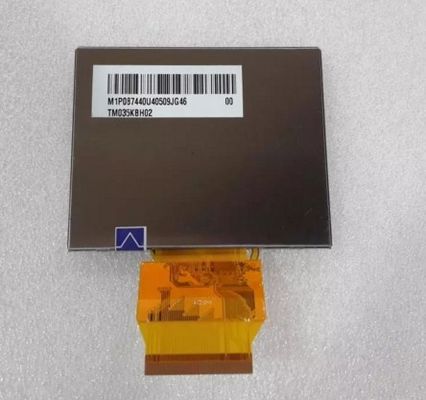

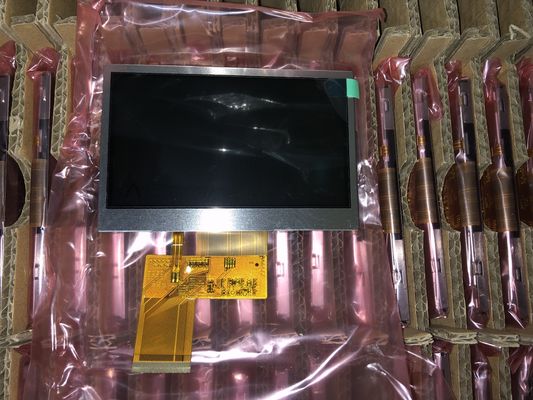

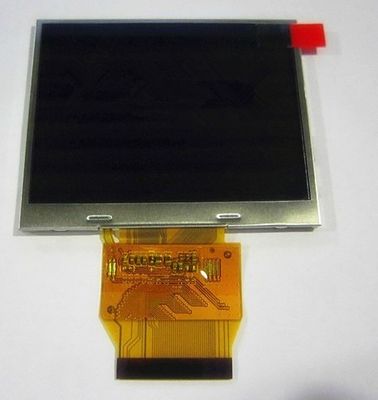

Tianma Microelectronics Co., Ltd.TM035KDH02 (alias: TS035KAAVD02-00) to panel wyświetlacza a-Si TFT-LCD o przekątnej 3,5 cala, ze zintegrowanym systemem podświetlenia WLED, bez sterownika podświetlenia, bez ekranu dotykowego.Charakteryzuje się zakresem temperatur pracy -20 ~ 70 ° C, zakresem temperatur przechowywania -30 ~ 80 ° C.Jego ogólne cechy są następujące: podświetlenie WLED, matowe, 2 w 1 FPC;FPC na dole (długość 55,90 mm).W oparciu o jego funkcje model ten może być stosowany do cyfrowych aparatów fotograficznych, cyfrowych kamer wideo itp.
2. Cechy optyczne TIANMA TM035KDH02:
Podstawowe informacje : | Luminancja (cd / m²) | Kąt widzenia (L / R / U / D) | Czas odpowiedzi (ms) |
---|---|---|---|
200 (typ.) | 60/60/40/60 (typ.) (CR≥10) | 25 (typ.) (Tr + Td) | |
Najlepszy widok włączony | Tryb wyświetlania | Współczynnik kontrastu | |
godzina 12 | TN, normalnie biały, przepuszczalny | 350: 1 (typ.) (Przepuszczalny) | |
Kolor wyświetlacza: | Temperatura koloru | Wyświetl kolory | Biała współrzędna |
6610K | 16,7 mln (6-bitowy + dithering) | X: 0,310;Y: 0,333 | |
1931 Gamlt kolorów: | Stosunek NTSC | Pokrycie sRGB | Pokrycie Adobe RGB |
49% | 67% | 51% | |
Pokrycie DCI-P3 | Zakres zaleceń na rok 2020 | Uwagi | |
51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Biała wariacja: | 1,25 / 1,33 (typ./maks.) (9 punktów) |
3. TIANMA TM035KDH02 Cechy mechaniczne:
Rozmiar panelu: | 3,5 cala | |||
---|---|---|---|---|
Funkcje pikseli: | Format pikseli | Konfiguracja pikseli | Rozstaw pikseli (mm) | Wielkość piksela (mm) |
320 (RGB) × 240 [QVGA] | Pionowy pasek RGB | 0,219 × 0,219 [115PPI] | 0,073 × 0,219 | |
Rozmiar mechaniczny: | Obszar aktywny (mm) | Obszar ramki (mm) | Wymiar konturu (mm) | Głębokość konturu (mm) |
70,08 (poz.) × 52,56 (pion.) | 72,88 (poz.) × 55,36 (pion.) | 76,9 (poz.) × 63,9 (pion.) | 2,8 ± 0,2 mm | |
Funkcje konspektu: | Form Factor | Orientacja | Aspect Ratio | Styl kształtu |
Płaski prostokąt | Typ krajobrazu | 4: 3 (poziom: pion) | - | |
Inne szczegóły: | Waga | Osłona panelu | Leczenie | |
29,2 g (typ.) | - | Antyodblaskowa, twarda powłoka (3H) |
4. Funkcje interfejsu TIANMA TM035KDH02:
Panel sterowania elektrycznego: | Napięcie zasilające | Obecnie zaopatrzenie | Moc | |||
---|---|---|---|---|---|---|
3,3 V (typ.) | - | 35 / 50mW (typ./maks.) | ||||
Napięcie dla sygnałów wyświetlacza: | 0≤VIL≤0,3VCC;0,7 VCC≤VIH≤VCC | |||||
Funkcje interfejsu: | Pozycja | Sygnał | Rodzaj | |||
- | Cyfrowy RGB (8/24-bitowy) + SPI, CCIR601 / 656 | FPC | ||||
Szczegóły FPC: | Marka | Model | Pin Pitch | Ilość pinów | Ilość | Konfiguracja |
0,5 mm | 54 kołki | 1 szt |
5. Często zadawane pytania:
P1: Jaka jest jakość twojego panelu LCD?
Odp.: Różne jakości, takie jak 100% nowy i oryginalny nowy OEM, LCD klasy A, panel LCD A itp.
P2: Jaka jest Twoja polityka zwrotów i zwrotów pieniędzy?
Odp.: Zapewniamy doskonałe usługi posprzedażowe i obiecujemy 6-miesięczną gwarancję po wysyłce, aby zapewnić stabilną wydajność.
P3: Jak długi jest czas realizacji?
Odp.: Czas realizacji wynosi około 1-3 dni roboczych po otrzymaniu płatności.
P4: Jak mogę otrzymać ofertę?
Odp .: Zapytaj przez Skype, e-mail, Whatsapp lub telefon.Odpowiedź otrzymasz w ciągu 24 godzin.
